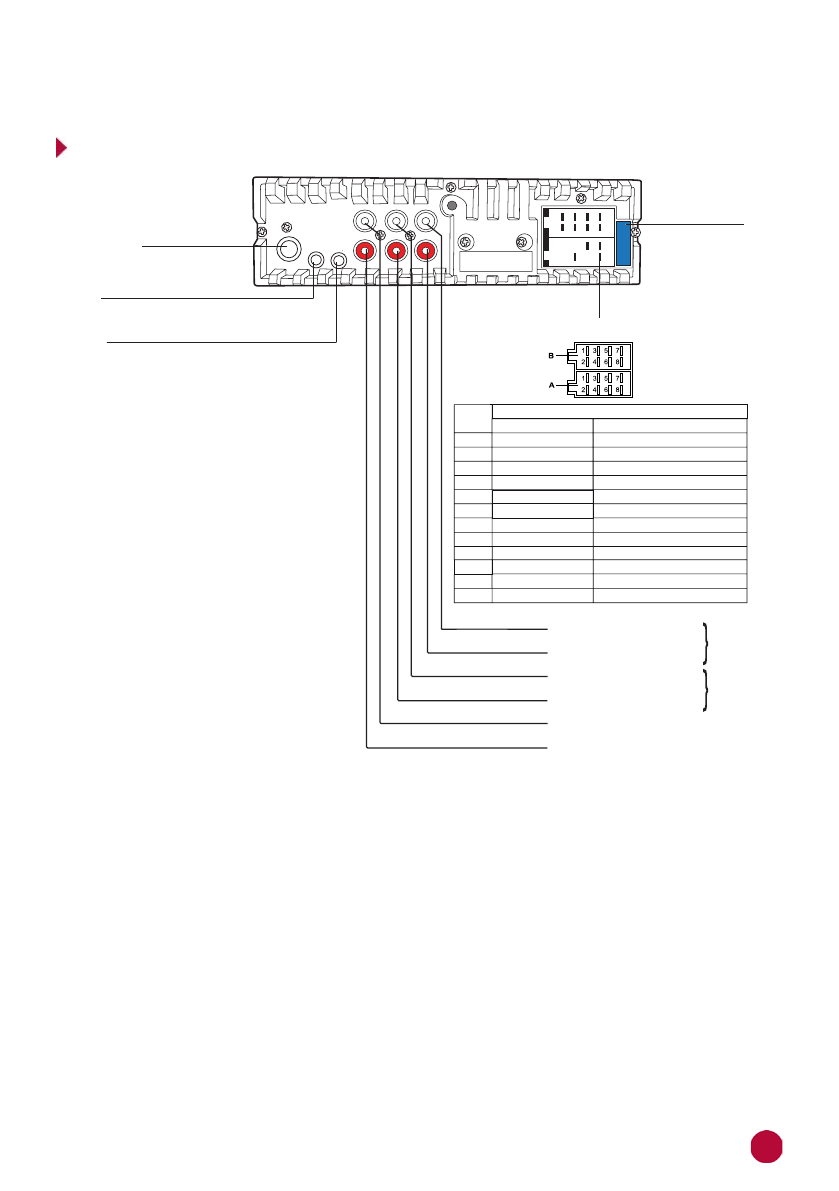

Схема подКлючения
Разъём
для подключения
FM-антенны
Разъем для подключения
активного внешнего микрофона
(не входит в комплект)
Разъём ISO
Предохранитель
Правый канал аудиовыхода
Красный
Белый
Аудиовыход
задних
каналов
Левый канал аудиовыхода
Правый канал аудиовыхода
Красный
Белый
Левый канал аудиовыхода
Аудиовыход
передних
каналов
№
Назначение контактов разъема ISO
Цвет провода
А4
А5
А7
А8
B1
B2
B3
B4
B5
B6
B7
Красный
Синий
Желтый
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
+12 В при включенном АСС
Выход +12 В на авт. антенну
Масса
+12 В постоянно
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
B8
Зелено-черный
Левый задний динамик (-)
Назначение
MIC
SWC
SUB
SUB
FL
RL
FR
RR
ANT
Разъём для подключения
кнопок управления на руле
Белый
Левый канал сабвуфера
Правый канал сабвуфера
Красный
вНиМаНие!
—
Неверное подключение устройства может привести к его поломке и лише-
нию права на гарантийное обслуживание.
—
в данном устройстве используются усилители мощности, подключенные по
мостовой схеме. при подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 в или друг с другом.
—
красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжи-
тельной стоянке.
—
Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 в, даже при выключенном зажигании. если вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока предохранителя.
