25

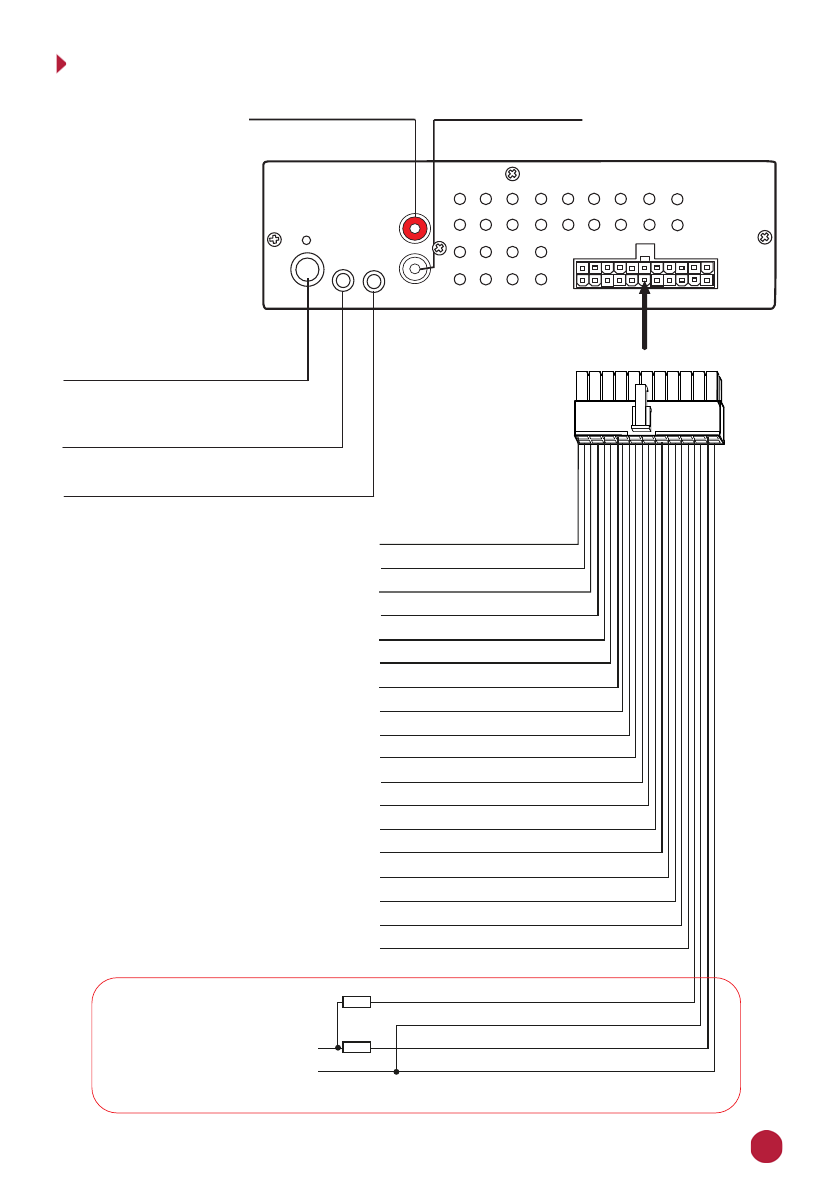

СХЕМА
ПОДКЛЮЧЕНИЯ
Разъём для подключения
FM-антенны
Разъём для подключения
активного внешнего микрофона
(не входит в комплект)
22-контактный разъём
Разъём для подключения
кнопок управления на руле
Белый
Левый канал сабвуфера
Правый канал сабвуфера
Красный
ANT
MIC
SWC
22
11
12
1
Красный (14)
Желтый (12)
Фиолетовый/Черный (22)
Зеленый/Черный (17)
Зеленый (6)
Белый/Черный (19)
Белый (8)
Серый/Черный (16)
Серый (5)
Синий (3)
Желтый (13)
Зеленый/Черный (21)
Зеленый (10)
Черный (2)
Белый/Черный (15)
Белый (4)
Фиолетовый (7)
Фиолетовый/Черный (18)
Фиолетовый (11)
Черный (1)
12 В при включенном АСС (+)
Масса (-)
12 В постоянно (+)
Правый задний динамик 1 (+)
Правый задний динамик 1 (-)
Правый передний динамик 1 (+)
Правый передний динамик 1 (-)
Левый передний динамик 1 (+)
Левый передний динамик 1 (-)
Левый задний динамик 1 (+)
Левый задний динамик 1 (-)
12 В на антенну или усилитель (+)
10 А
10 А
Провода питания устройства подключайте напрямую к клеммам акумулятора!
Серый/Черный (20)
Серый (9)
Правый задний динамик 2 (+)
Правый задний динамик 2 (-)
Правый передний динамик 2 (+)
Правый передний динамик 2 (-)
Левый передний динамик 2 (+)
Левый передний динамик 2 (-)
Левый задний динамик 2 (+)
Левый задний динамик 2 (-)
