– Не укорачивайте кабели.
– Не нарушайте изоляцию кабеля

питания данного устройства для
питания других устройств.
Емкость кабеля является
ограниченной.

– Используйте плавкий

предохранитель
соответствующего номинала.

– Не замыкайте отрицательный

кабель динамиков
непосредственно на землю.

– Не связывайте вместе

отрицательные кабели
нескольких динамиков.

•

Когда устройство включено,
сигналы управления отправляются
по синему/белому кабелю.
Подключите данный кабель к
удаленному управлению системой
внешнего усилителя или
терминалу релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока). Если автомобиль
оснащен антенной, встроенной в
лобовое стекло, подключите ее к
терминалу питания антенного
усилителя.

•

Никогда не подключайте синий/
белый провод к терминалу
питания внешнего усилителя.
Также никогда не подключайте его
к терминалу питания
автоматической антенны. В
противном случае это может
привести к протеканию батареи
или ее неисправности.

•

Черный кабель заземлен. Кабели
заземления для данного
устройства и другое оборудование
(особенно устройства высокого
напряжения, например усилители)
необходимо подключать отдельно.
В противном случае случайное
отключение может привести к
пожару или неисправности.

•

Графический символ

 на

изделии означает постоянный ток.

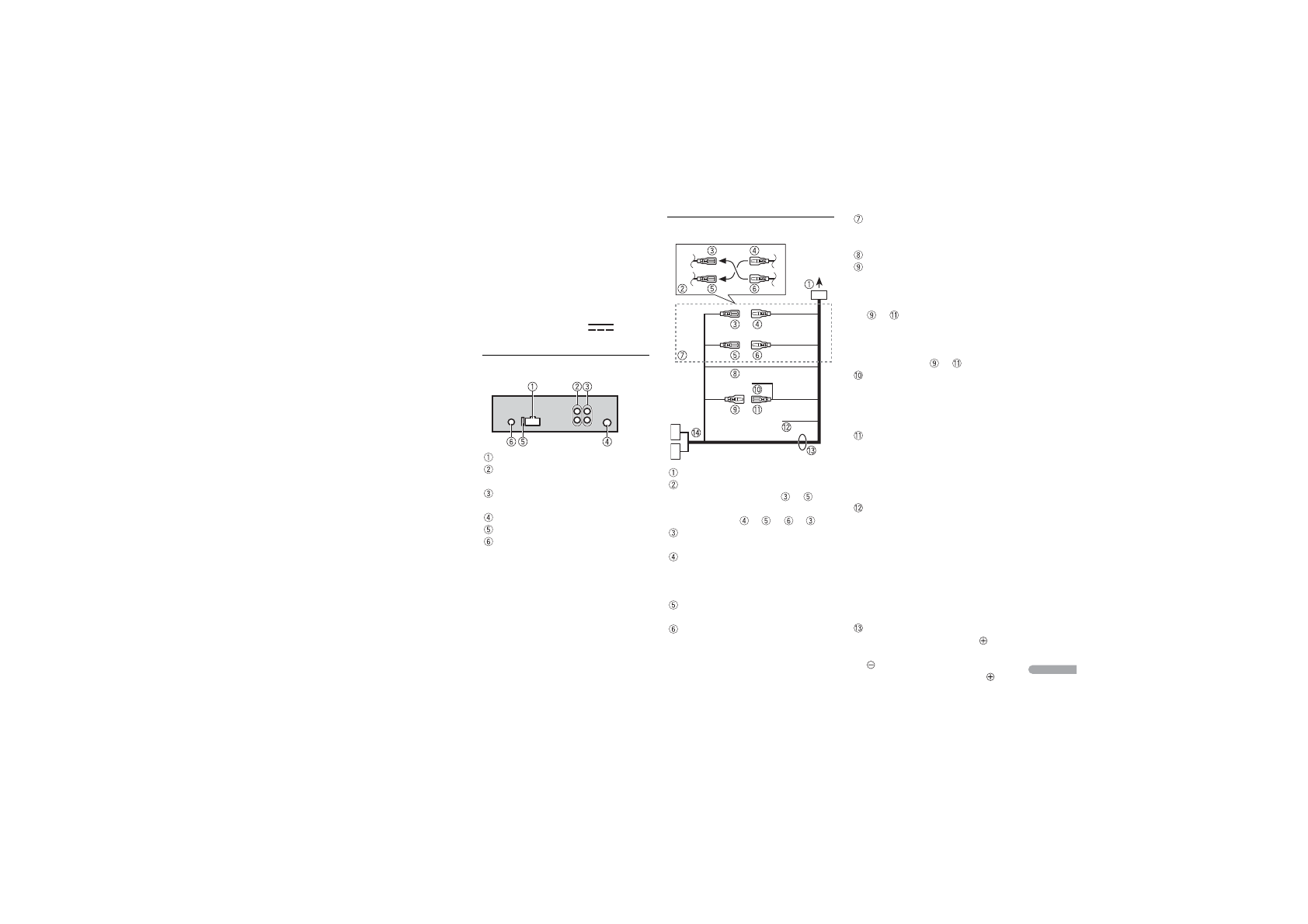

Данное устройство

 Вход шнура питания

Задний выход или выход
сабвуфера

 Передний выход (только для

MVH-S100UI)
Вход для антенны

 Предохранитель (10 A)
 Вход для проводного пульта ДУ

(только для MVH-S100UI)
Сюда можно подключить
проводной адаптер ДУ
(приобретается отдельно).

Шнур питания

Во вход шнура питания
В зависимости от типа
автомобиля функции

 и

могут отличаться. В этом случае
подключите

 к

 и

 к

.

Желтый
Резервный (или опция)
Желтый
Выполняйте подключение к
терминалу с постоянным
напряжением 12 В.
Красный
Опция (или резервный)
Красный
Выполняйте подключение к
терминалу, управляемому
ключом зажигания (12 В пост.
тока).

 Выполняйте подключение

проводов друг к другу одного
цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
будет отличаться в зависимости
от типа автомобиля. Подключите

 и

, если 5 контакт отвечает

за управление антенной. Если
используется автомобиль
другого типа, никогда не
подключайте

 и

.

Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя (макс. 300 мА, 12 В
пост. тока).
Синий/белый
Выполняйте подключение к
терминалу релейного
управления автоматической
антенны (макс. 300 мА, 12 В пост.
тока).

 Желтый/черный (только для

MVH-S100UI)
При использовании
оборудования с функцией
отключения звука подключите
данный провод к проводу
отключения звука оборудования.
В противном случае не
подключайте провод отключения
звука.
Провода динамика
Белый: Передний левый
Белый/черный: Передний левый

Серый: Передний правый
