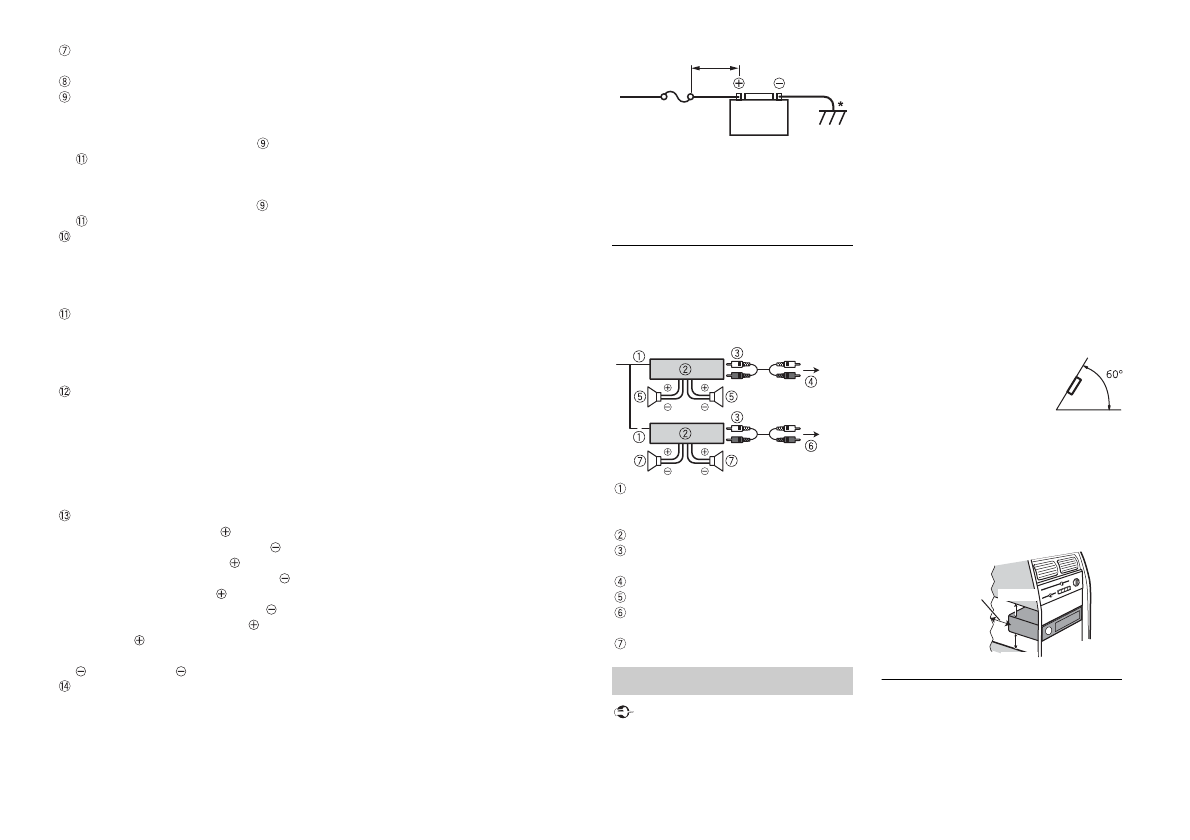

14

Ru

Выполняйте подключение проводов
друг к другу одного цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
будет отличаться в зависимости от
типа автомобиля. Подключите

 и

, если 5 контакт отвечает за

управление антенной. Если
используется автомобиль другого
типа, никогда не подключайте

 и

.

Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя (макс. 300 мА, 12 В пост.
тока).
Синий/белый
Выполняйте подключение к
терминалу релейного управления
автоматической антенны (макс.
300 мА, 12 В пост. тока).
Желтый/черный
При использовании оборудования с
функцией отключения звука
подключите данный провод к
проводу отключения звука
оборудования. В противном случае
не подключайте провод отключения
звука.
Провода динамика*
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: задний левый
Зеленый/черный: задний левый
Фиолетовый: Задний правый

 или

сабвуфер
Фиолетовый/черный: Задний правый

 или сабвуфер

Разъем ISO
В некоторых автомобилях разъем ISO
может быть разделен на два. В этом
случае выполняйте подключение к
обоим разъемам.

* Используйте динамики с входной

мощностью 100 Вт или выше
(рекомендуется).

ПРИМЕЧАНИЯ
•

Измените исходное меню данного
устройства. См. [SP-P/O MODE] (стр. 6).
Выход сабвуфера данного устройства
является монофоническим.

•

При использовании сабвуфера
подключайте односторонний канал
сабвуфера к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте ничего к
зеленому или зеленому/черному
проводам.

•

Выполняйте подключение к
аккумулятору непосредственно,
несмотря на подключение провода
подачи питания автомобиля,
поскольку устройство может работать
не на полную мощность из-за
недостаточного питания.

•

Пpи paботe c полной мощноcтью cилa
токa в cиcтeмe пpeвышaeт 15 A.
Убeдитecь, что пpоводa,
подключаемые к paзъeмaм +12 V и
GND дaнного ycтpойcтвa, имeют
калибр нe мeнee 14 или площaдь
ceчeния болee 2 мм

2

.

•

Bce провода питaния, подcоeдинeнныe
непосредственно к положитeльной
клeммe аккумулятора, должны быть
зaщищeны пpeдоxpaнитeлeм в
пpeдeлax 450 мм от клeммы
аккумулятора до того, кaк они бyдyт
пpоложeны чepeз кaкyю-либо
мeтaлличecкyю дeтaль.

•

Убeдитecь, что провода aккyмyлятоpa
aвтомобиля, подcоeдинeнныe к
aвтомобилю (заземление нa коpпyc
шaccи)*, имeют калибр, paвный по
кpaйнeй мepe калибру глaвного
провода питaния, подключeнного от
aккyмyлятоpa к главному устройству.

Для получения дополнительной
информации о подключении или при
возникновении проблем обратитесь к
дилеру.

Усилитель (приобретается
отдельно)

Выполните данные подключения при
использовании дополнительного
усилителя.

Пульт ДУ системой
Выполните подключение к синему/
белому кабелю.

Усилитель (приобретается отдельно)
Выполните подключение с помощью

RCA (приобретается отдельно)

К переднему выходу
Передний динамик

К заднему выходу или выходу

сабвуфера

Задний динамик или сабвуфер

 Важно

•

Перед установкой проверьте все
подключения и системы.

•

Не используйте неоригинальные
запчасти, так как это может привести к
неисправностям.

•

Обратитесь к дилеру, если для
установки требуются дополнительные
отверстия или модификации в
автомобиле.

•

Не устанавливайте данное устройство
в следующих случаях:
– если оно может нарушить работу

автомобиля.

– если оно может причинить травму

пассажиру в случае резкой
остановки.

•

Полупроводниковый лазер будет
поврежден в случае перегрева.
Выполняйте установку данного
устройства вдали от мест с
повышенной температурой, например
печки.

•

Оптимальная
производительность
достигается при
установке устройства под
углом менее 60°.

•

Чтобы обеспечить необходимое
распределение тепла при
использовании устройства, при
установке оставьте свободное место за
задней панелью и скрутите кабели,
чтобы они не блокировали
вентиляционные отверстия.

Установка крепления DIN

1

Установите на приборную панель
входящую в комплект установочную
шахту.

Установка

Менее 450 мм

Предохранитель

(15 A)

Аккумулятор
автомобиля +12 V

Оставьте

достаточно

места

5 см

5 см
