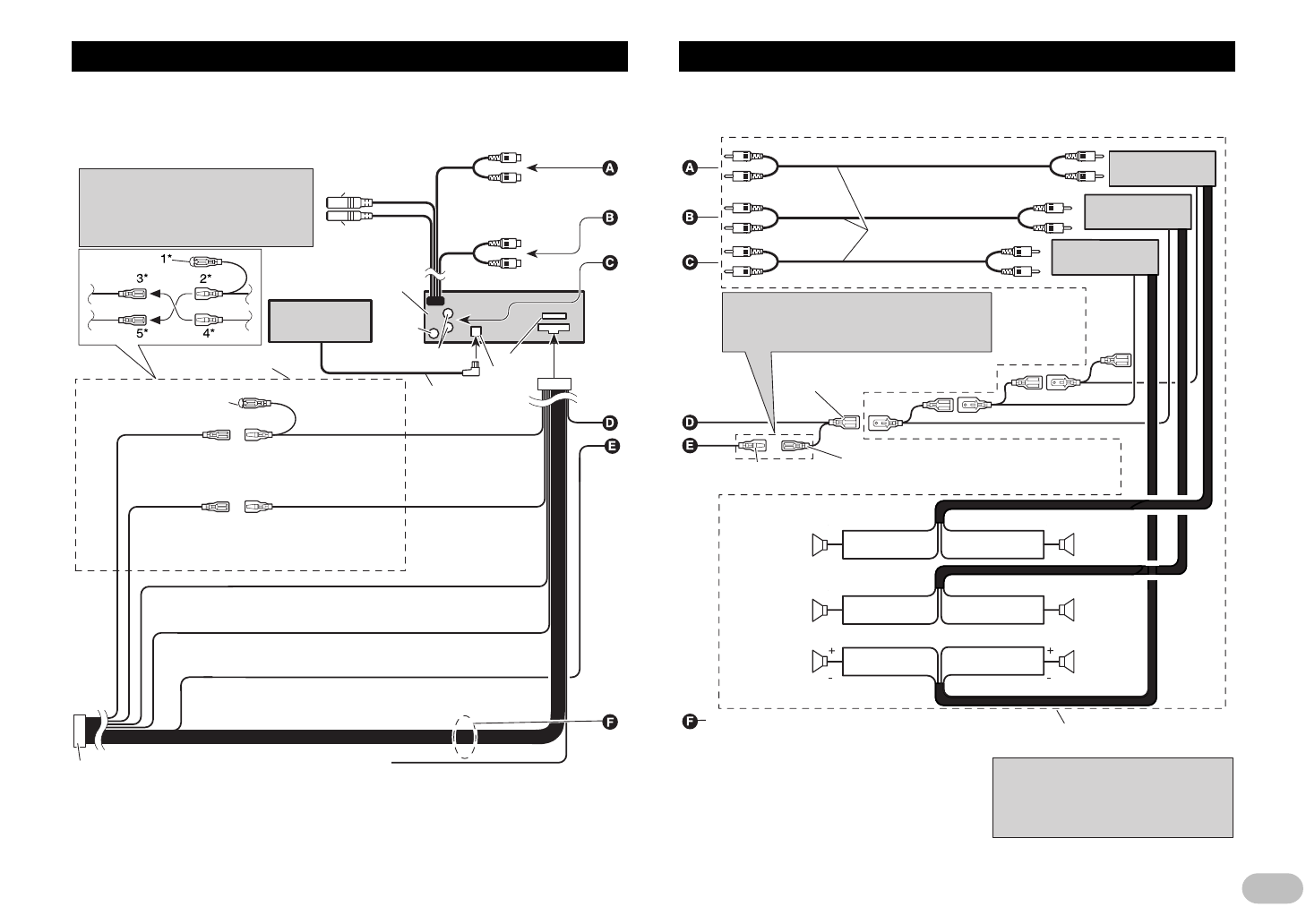

Ïîäêëþ÷åíèå óñòðîéñòâ
Проводка этого устройства окрашена в соответствии с новым стандартом.
5
Примечание:
В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Проигрыватель
Малти КД (про-
дается отдельно)
Гнездо
антенны
Кабель
IP-BUS
Подключите контакты одного
цвета друг к другу.
Колпак (1*)
Если этот разъем не исполь-
зуется, не удаляйте колпак.
Желтый (3*)
Резерв (или
Дополни-
тельно)
Желтый (2*)
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, уп-
равляемому ключом зажигания
(12 В постоянного тока) вклю-
чение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем
ISO может быть разделен на два.
В этом случае подключите оба
разъема.
Это устройство
Вход
IP-BUS
(синий)
Синий/белый
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного тока.)
Дистанционное управление системой
Расположение контактов разъема ISO различается в
зависимости от типа автомобиля. Соедините 6* и 7*,
если Контакт 5 служит для управления антенной. В ав-
томобиле другого типа никогда не соединяйте 6* и 7*.
Синий/белый (6*)
Синий/белый (7*)
К разъему управления автономной антенной. (Мак-
симум 300 мА, 12 В постоянного тока.)
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите
его к контакту Audio Mute (приглушение звука) на сото-
вом телефоне. Если Вы не используете сотовй теле-
фон, не подключайте контакт Audio Mute.
Предохра-
нитель
Соединительные кабели с
контактными гнездами RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Делайте эти соединения при использовании
другого усилителя (продается отдельно).
Левый
Правый
Оранжевый/белый
К разъему переключения зажигания.
5*
16 см
Передний выход
Разъем TEL
Задний выход
16 см
Разъем MIC
16 см
16 см
Выход сабвуфера или
выход без затухания
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Контакты громкоговорителей
Белый:
Фронтальный левый
+
Белый/черный:
Фронтальный левый
-
Серый:
Фронтальный правый
+
Серый/черный:
Фронтальный правый
-
Зеленый:
Тыловой левый
+
или Сабвуфер
+
Зеленый/Черный:
Тыловой левый
-
или Сабвуфер
-
Фиолетовый:
Тыловой правый
+
или Сабвуфер
+
Фиолетовый/черный: Тыловой правый
-
или Сабвуфер
-
Примечание:
Измените Начальные Настройки этого уст-
ройства. Выход сабвуфера этого устрой-
ства является монофоническим.
Тыловой
громкого-
воритель
Тыловой
громкого-
воритель
Сабвуфер
Сабвуфер
Фронталь-
ный громко-
говоритель
Фронталь-
ный громко-
говоритель
