Р
УССКИЙ
7
Подключение устройств
Примечания:
• Это устройство предназначено для работы от автомобильного аккумулятора
12 В с минусом на массе. Перед установкой устройства в автомобиль, грузовик
или автобус проверьте напряжение аккумулятора.
• Во избежание закорачивания электрической системы, перед началом установки
отсоедините кабель аккумулятора (-).
• Для получения более подробной информации о подключении усилителя мощно-
сти и прочих устройств ознакомьтесь с инструкциями для этих устройств, затем
осуществите подключения должным образом.
• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки
замотайте проводку изоляционной лентой в тех местах, где она соприкасается с
металлическими деталями.
• Проведите и закрепите всю проводку таким образом, чтобы она не касалась
движущихся деталей, таких, как рычаг переключения передач, ручной тормоз и
направляющие сидений. Не прокладывайте проводку в местах, подверженных
воздействию высокой температуры, например, возле обогревателя. Если изоля-
ция на проводке расправилась или износилась, существует опасность короткого
замыкания на корпус автомобиля.
• Не протягивайте желтый провод через отверстие к двигателю для подключе-
ния к аккумулятору. Это вызовет повреждение изоляции провода и приведет к
очень опасному замыканию.
• Не закорачивайте никакие провода. Если это случится, защитная цепь может не
сработать при необходимости.
• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабе-
ля питания и приложив конец к проводу. Нагрузка провода будет превышена,
что приведет к выделению тепла.
• При замене предохранителя используйте предохранитель такого же типа, что и
указанный на отсеке для предохранителя.
• Так как в этом устройстве используется уникальная цепь BPTL, никогда не про-
водите проводку громкоговорителей таким образом, чтобы контакты были не-
посредственно заземлены, и не объединяйте левый и правый (-) контакты гром-
коговорителей.
• Громкоговорители, подключаемые к этому устройству, должны отличаться высо-
кой мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение
громкоговорителей с выходной мощностью и/или сопротивлением, отличным от
указанных, может привести к возгоранию или повреждению громкоговорителей.
• Когда включен источник сигнала этого устройства, по синему/белому проводу
выводится управляющий сигнал. Подключите этот провод к проводу дистанци-
онного управления внешним усилителем мощности или к разъему управления
автономной антенны (макс. 300 мА 12 В постоянного тока). Если автомобиль
оборудован антенной, установленной на стекле, подключите этот провод к
разъему подачи питания на привод антенны.
• При использовании дополнительного усилителя мощности с этой системой, не
подключайте синий/белый провод к разъему питания усилителя. Также не под-
ключайте синий/белый провод к разъему питания автономной антенны. Такое
подключение может привести к чрезмерному потреблению тока и неправильно-
му функционированию.
• Для избежания короткого замыкания заклейте концы неподключенных прово-
дов изоляционной лентой. В особенности это относится к неиспользуемым кон-
тактам громкоговорителя. Если эти контакты не будут заизолированы, суще-
ствует возможность короткого замыкания.
• Для предотвращения неправильного подключения, входная сторона разъема IP-
BUS окрашена синим, а выходная сторона — черным. Соедините разъемы одно-
го и того же цвета.

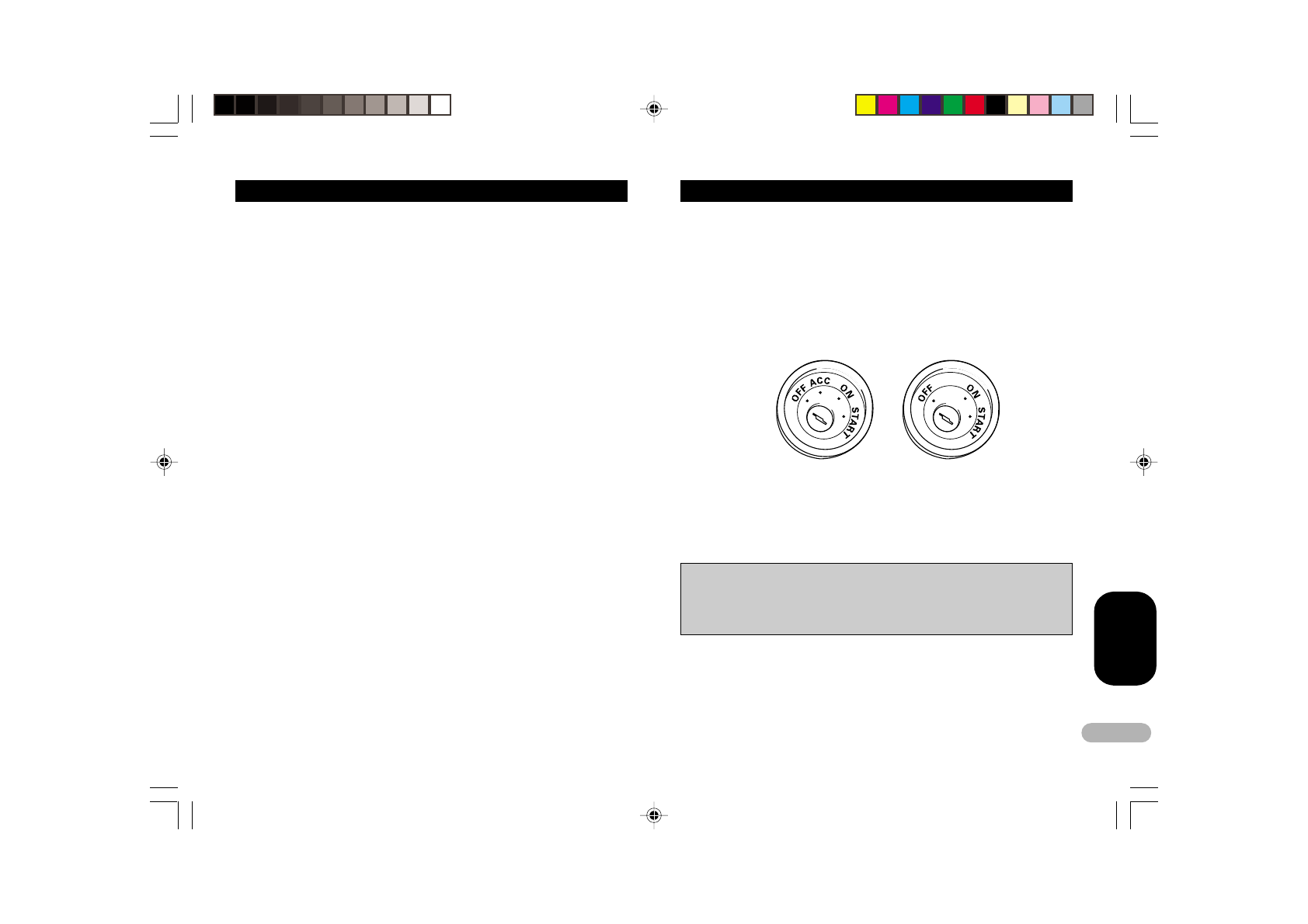

• Если это устройство установлено в автомобиле, не оборудованном положением
АСС (дополнительные устройства) на переключателе зажигания, красный про-
вод этого устройства должен быть подключен к разъему, спаренному с включе-
нием/выключением зажигания. Если это не сделано, аккумулятор автомобиля
может разрядиться, если Вы отлучитесь от автомобиля на несколько часов.
Положение АСС
Нет положения АСС
• Черный провод — это заземление. Пожалуйста, заземлите этот провод отдель-
но от устройств, работающих на высоком напряжении, например, усилителей
мощности.
Если Вы заземлите эти устройства совместно, и контакт с землей нарушится,
существует опасность повреждения устройств или возгорания.
• Провода этого устройства могут быть окрашены иначе, чем соответствующие
провода других устройств, даже если они имеют те же функции. При подклю-
чении этого устройства к другому устройству, ознакомьтесь с инструкциями
по эксплуатации для обоих устройств и соедините провода, имеющие одина-
ковые функции.
