Ïîäêëþ÷åíèå  óñòðîéñòâ

Примечание:

•

Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
заземлением минус на массе. Перед установкой устройства в автомобиль, грузовик
или автобус, проверьте напряжение аккумулятора.

•

Во избежание закорачивания электрической системы, перед началом эксплуатации
отсоедините кабель аккумулятора (-).

•

Для получения более подробной информации о подключении усилителя мощности и
прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осуще-
ствите подключения должным образом.

•

Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за-
мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме-
таллическими деталями.

•

Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-
щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направляю-
щие сидений. Не прокладывайте проводку в местах, подверженных воздействию вы-
сокой температуры, например, возле обогревателя. Если изоляция на проводке рас-
правилась или износилась, существует опасность короткого замыкания на корпус
автомобиля.

•

Не протягивайте желтый провод через отверстие к двигателю для подключения к ак-
кумулятору. Это вызовет повреждение изоляции провода и приведет к очень опасно-
му замыканию.

•

Не закорачивайте никакие провода. Если это случится, защитная цепь может не сра-
ботать при необходимости.

•

Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Емкость провода будет превышена, что приве-
дет к выделению тепла.

•

При замене предохранителя используйте предохранитель такого же типа, что и ука-
занный на отсеке для предохранителя.

•

Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводите
проводку громкоговорителей таким образом, чтобы они были непосредственно за-
землены, и не объединяйте левый и правый (-) контакты громкоговорителей.

•

Громкоговорители, подключаемые к этому устройству, должны отличаться высокой
мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение громко-
говорителей с выходной мощностью и/или сопротивлением, отличным от указанных,
может привести к возгоранию или повреждению громкоговорителей.

4

•

Когда включен источник сигнала этого устройства, по синему/белому проводу выво-
дится управляющий сигнал. Подключите этот провод к проводу дистанционного уп-
равления внешним усилителем мощности или к разъему управления автономной ан-
тенны (макс. 300 мА 12 В постоянного напряжения). Если автомобиль оборудован
стеклянной антенной, подключите этот провод к разъему подачи питания на привод
антенны.

•

При использовании дополнительного усилителя с этой системой, не подключайте
синий/белый провод к разъему питания усилителя. Также не подключайте синий/бе-
лый провод к разъему питания автономной антенны. Такое подключение может при-
вести к чрезмерному потреблению тока и неправильному функционированию.

•

Для избежания короткого замыкания заклейте концы неподключенных проводов изо-
ляционной лентой. В особенности это относится к неиспользуемым контактам гром-
коговорителя. Если эти контакты не будут заизолированы, существует возможность
короткого замыкания.

•

Для предотвращения неправильного подключения, входная сторона разъема IP-BUS
окрашена синим, а выходная сторона - черным. Соедините разъемы одного и того же
цвета.

•

Если это устройство установлено в автомобиле, не оборудованном положением АСС
(дополнительные устройства) на переключателе зажигания, красный провод этого
устройства должен быть подключен к разъему, спаренному с включением/выключе-
нием зажигания. Если это не сделано, аккумулятор автомобиля может разрядиться,
если Вы отлучитесь от автомобиля на несколько часов.

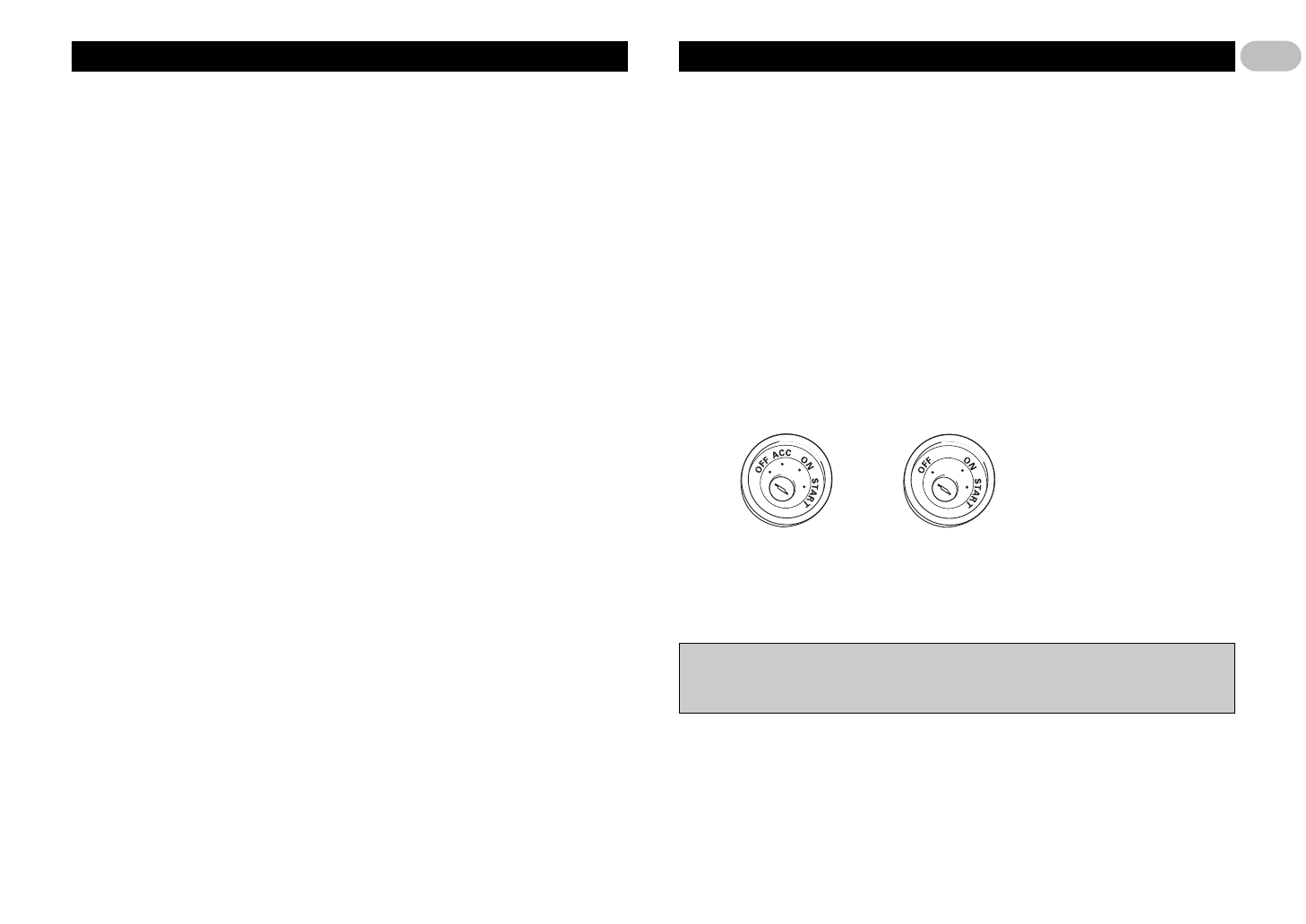

Положение АСС

Нет положения АСС

•

Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно от
устройств, работающих на высоком напряжении, например, усилителей.
Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, суще-
ствует опасность повреждения устройств или возгорания.

•

Провода этого устройства могут быть окрашены иначе, чем соответствующие про-
вода других устройств, даже если они имеют те же функции. При подключении это-
го устройства к другому устройству, ознакомьтесь с инструкциями по эксплуатации
для обоих устройств и соедините провода, имеющие одинаковые функции.
