4

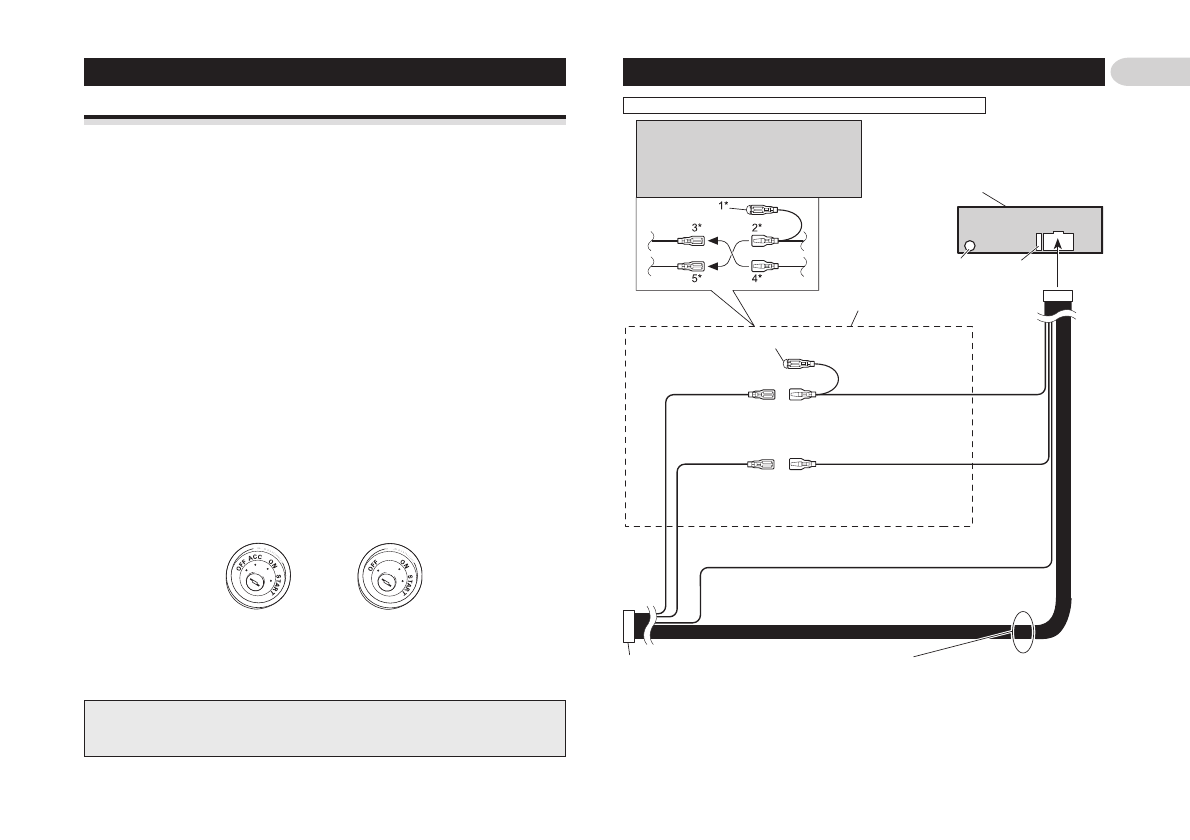

Подключение устройств
Примечания:
N
Это устройство предназначено для работы от автомобильного аккумулятора 12 В с минусом
на массе. Перед установкой устройства в автомобиль, грузовик или автобус, проверьте на-
пряжение аккумулятора.
N
Во избежание закорачивания электрической системы, перед началом установки отсоедините
кабель аккумулятора
·
.
N
Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки замотайте про-
водку изоляционной лентой в тех местах, где она соприкасается с металлическими деталями.
N
Проведите и закрепите всю проводку таким образом, чтобы она не касалась движущихся де-
талей, таких, как рычаг переключения передач, ручной тормоз и направляющие сидений. Не
прокладывайте проводку в местах, подверженных воздействию высокой температуры, напри-
мер, возле обогревателя. Если изоляция на проводке расправилась или износилась, суще-
ствует опасность короткого замыкания на корпус автомобиля.
N
Не протягивайте желтый провод через отверстие к двигателю для подключения к аккумуля-
тору. Это вызовет повреждение изоляции провода и приведет к очень опасному замыканию.
N
Не закорачивайте никакие провода. Если это случится, защитная цепь может не сработать
при необходимости.
N
Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля питания и при-
ложив конец к проводу. Нагрузка провода будет превышена, что приведет к выделению тепла.
N
При замене предохранителя используйте предохранитель такого же типа, что и указанный на
отсеке для предохранителя.
N
Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводите провод-
ку громкоговорителей таким образом, чтобы они были непосредственно заземлены, и не
объединяйте левый и правый
·
контакты громкоговорителей.
N
Громкоговорители, подключаемые к этому устройству, должны отличаться высокой мощнос-
тью (минимум 40 Вт) и сопротивлением от 4 до 8 Ом. Подключение громкоговорителей с вы-
ходной мощностью и/или сопротивлением, отличным от указанных, может привести к возгора-
нию или повреждению громкоговорителей.
N
Для предотвращения короткого замыкания заклейте концы неподключенных проводов изоля-
ционной лентой. В особенности это относится к неиспользуемым контактам громкоговорителя.
Если эти контакты не буду т заизолированы, су ществу ет возможность короткого замыкания.
N
Если это устройство установлено в автомобиле, не оборудованном положением АСС (дополнитель-
ные устройства) на переключателе зажигания, красный провод этого устройства должен быть под-
ключен к разъему, спаренному с включением/выключением зажигания. Если это не сделано, акку-
мулятор автомобиля может разрядиться, если Вы отлучитесь от автомобиля на несколько часов.
Установка
Положение АСС Нет положения АСС
N
Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно от устройств,
работающих на высоком напряжении, например, усилителей мощности.
Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, существует
опасность повреждения устройств или возгорания.
N
Провода этого устройства могут быть окрашены иначе, чем соответствующие провода дру-
гих устройств, даже если они имеют те же функции. При подключении этого устройства к
другому устройству, ознакомьтесь с инструкциями по эксплуатации для обоих устройств и
соедините провода, имеющие одинаковые функции.
Проводка этого устройства окрашена в соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, функции
3* и 5* могут различаться. В этом случае под-
ключите 2* к 5*, а 4* к 3*.
Это устройство
Гнездо антенны
Предохранитель
Подключите контакты одного
цвета друг к другу.
Колпак (1*)
Если этот разъем не исполь-
зуется, не удаляйте колпак.
Желтый (3*)
Резерв (или Допол-
нительно)
Желтый (2*)
К разъему, на который питание пода-
ется постоянно, независимо от поло-
жения ключа зажигания.
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, управляе-
мому ключом зажигания (12 В посто-
янного тока) включение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO
может быть разделен надвое. В этом
случае подключите оба разъема.
Контакты громкоговорителей
Белый
: Фронтальный левый
ª
Белый/черный
: Фронтальный левый
·
Серый
: Фронтальный правый
ª
Серый/черный
: Фронтальный правый
·
Зеленый
: Тыловой левый
ª
Зеленый/Черный
: Тыловой левый
·
Фиолетовый
: Тыловой правый
ª
Фиолетовый/черный
: Тыловой правый
·
