Когда устройство включено, сигналы
управления отправляются по синему/
белому кабелю. Подключите данный
кабель к удаленному управлению
системой внешнего усилителя или
терминалу релейного управления
автоматической антенны автомобиля
(макс. 300 мА, 12 В пост. тока). Если
автомобиль оснащен антенной,
встроенной в лобовое стекло,
подключите ее к терминалу питания
антенного усилителя.

•

Никогда не подключайте синий/белый
провод к терминалу питания внешнего
усилителя. Также никогда не
подключайте его к терминалу питания
автоматической антенны. В противном
случае это может привести к
протеканию батареи или ее
неисправности.

•

Черный кабель заземлен. Кабели
заземления для данного устройства и
другое оборудование (особенно
устройства высокого напряжения,
например усилители) необходимо
подключать отдельно. В противном
случае случайное отключение может
привести к пожару или неисправности.

•

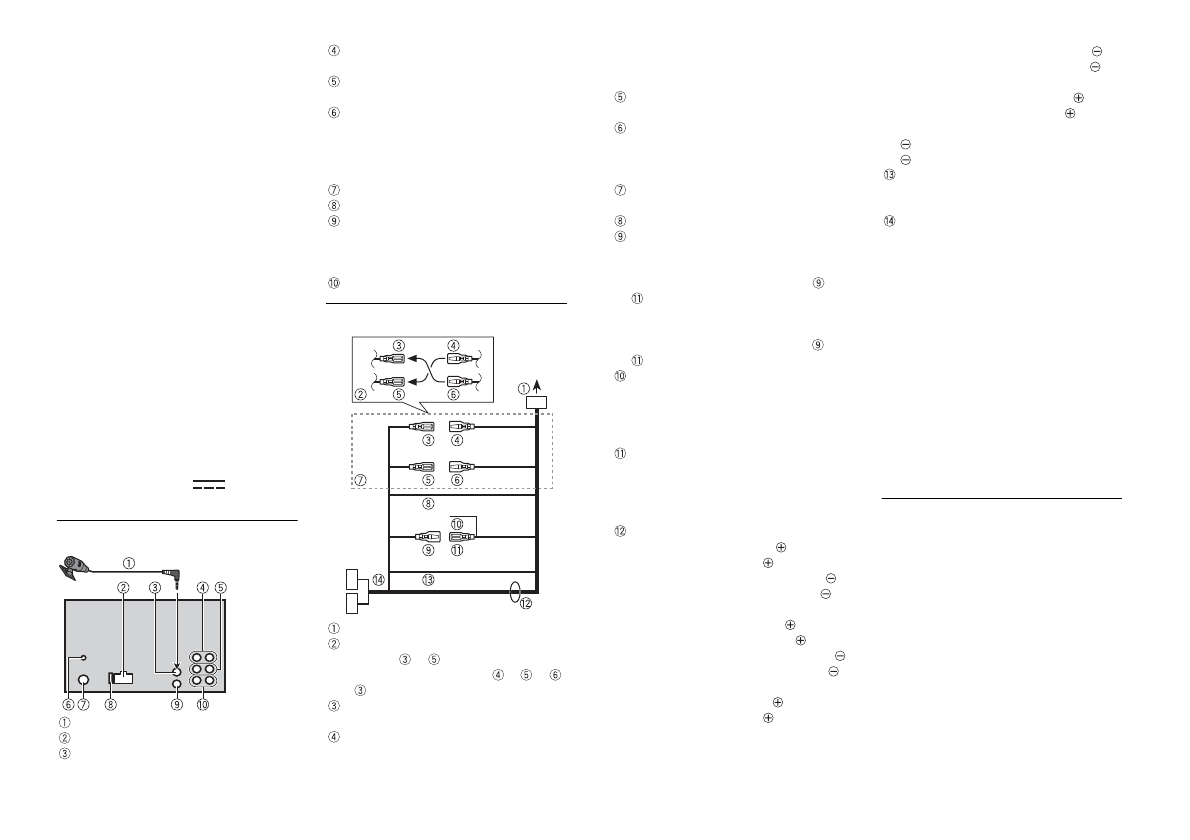

Графический символ

 на изделии

означает постоянный ток.

Данное устройство

Микрофон (3 м)
Вход шнура питания
Вход для микрофона

Задний выход (STD) или выход
средних частот (NW)
Передний выход (STD) или выход
верхних частот (NW)
Выход для антенны DAB
Для получения сигналов DAB
подключите антенну DAB (AN-DAB1)
(приобретается отдельно) к
устройству.
Вход для антенны
Предохранитель (10 A)
Вход для проводного пульта ДУ
Сюда можно подключить проводной
адаптер ДУ (приобретается
отдельно).
Выход сабвуфера

Шнур питания

Во вход шнура питания
В зависимости от типа автомобиля
функции

 и

 могут отличаться. В

этом случае подключите

 к

 и

к

.

Желтый
Резервный (или опция)
Желтый

Выполняйте подключение к
терминалу с постоянным
напряжением 12 В.
Красный
Опция (или резервный)
Красный
Выполняйте подключение к
терминалу, управляемому ключом
зажигания (12 В пост. тока).

 Выполняйте подключение проводов

друг к другу одного цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
будет отличаться в зависимости от
типа автомобиля. Подключите

 и

, если 5 контакт отвечает за

управление антенной. Если
используется автомобиль другого
типа, никогда не подключайте

 и

.

Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя (макс. 300 мА, 12 В пост.
тока).
Синий/белый
Выполняйте подключение к
терминалу релейного управления
автоматической антенны (макс.
300 мА, 12 В пост. тока).
Провода динамика
Белый: Передний левый

 (STD) или

левый верхних частот

 (NW)

Белый/черный: Передний левый

(STD) или левый верхних частот

(NW)
Серый: Передний правый

 (STD)

или правый верхних частот

 (NW)

Серый/черный: Передний правый

(STD) или правый верхних частот

(NW)
Зеленый: Задний левый

 (STD) или

левый средних частот

 (NW)

Зеленый/черный: Задний левый

(STD) или левый средних частот

(NW)
Фиолетовый: Задний правый

 (STD)

или правый средних частот

 (NW)

Фиолетовый/черный: Задний правый

 (STD) или правый средних частот
 (NW)

Оранжевый/белый
Выполняйте подключение к сигналу
подсветки автомобиля.
Разъем ISO
В некоторый автомобилях разъем ISO
может быть разделен на два. В этом
случае выполняйте подключение к
обоим разъемам.

ПРИМЕЧАНИЯ
•

Измените исходное меню данного
устройства. См. [REAR-SP] (стр. 5). Выход
сабвуфера данного устройства
является монофоническим.

•

При использовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте ничего к
зеленому или зеленому/черному
проводам.

Усилитель (приобретается
отдельно)

Выполните данные подключения при
использовании дополнительного
усилителя.
