Р
УССКИЙ
6

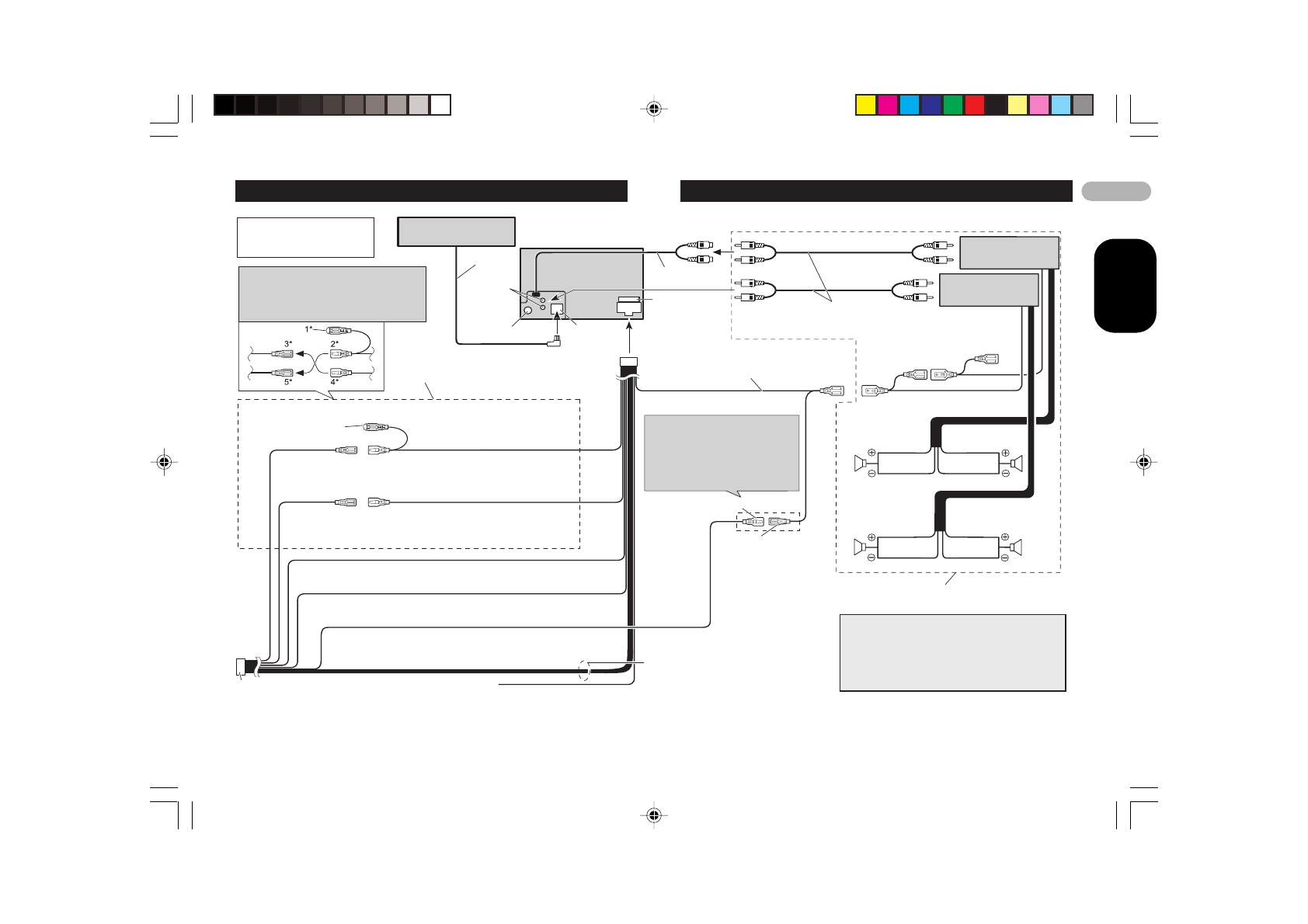

Подключение устройств
Гнездо антенны
Это устройство
Предохранитель
Вход IP-BUS
(синий)
Кабель
IP-BUS
Фронтальный выход
Черный (земля)
К металлическому кузову автомобиля.
Проводка этого устройства
окрашена в соответствии с
новым стандартом.
Синий/белый
К разъему управления усилителем мощности.
(Максимум 300 мА 12 В постоянного тока.)
Дистанционное управление системой
Соединительный кабель
с контактными штекерами
RCA (продается отдельно).
Используйте эту схему для подключения, если Вы име-
ете дополнительный усилитель (продается отдельно).
Тыловой громко-
говоритель или
сабвуфер
Фронтальный
громкоговоритель
Примечание:
Когда к этому устройству вместо тыловых громкого-
ворителей подключен сабвуфер, настройте пара-
метры тылового выхода в меню Начальных Настро-
ек (обратитесь к инструкции по эксплуатации).
Выход сабвуфера этого устройства является моно-
фоническим.
Колпак (1*)
Если этот разъем не ис-
пользуется, не удаляйте
колпак.
Примечание:
• В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Желтый/черный
Если Вы пользуетесь сотовым телефоном,
подключите его к контакту Audio Mute (при-
глушение звука) на сотовом телефоне. Если
Вы не пользуетесь сотовым телефоном, не
подключайте контакт Audio Mute.
Разъем ISO
Примечание:
• В некоторых автомобилях разъем ISO
может быть разделен надвое. В этом
случае подключите оба разъема.
Оранжевый/белый
К разъему переключателя подсветки
Синий/белый (7*)
К разъему управления
автономной антенны.
(Максимум 300 мА 12 В
постоянного тока.)
Синий/белый (6*)
Контакты громкоговорителей
Белый: Фронтальный левый
ª
Белый/черный: Фронтальный левый
·
Серый: Фронтальный правый
ª
Серый/черный: Фронтальный правый
·
Зеленый: Тыловой левый
ª
или Сабвуфер
ª
Зеленый/Черный: Тыловой левый
·
или Сабвуфер
·
Фиолетовый: Тыловой правый
ª
или Сабвуфер
ª
Фиолетовый/черный: Тыловой правый
·
или Сабвуфер
·
Расположение контактов разъема
ISO различается в зависимости от
типа автомобиля. Соедините 6* и
7*, если Контакт 5 служит для уп-
равления антенной. В автомобиле
другого типа никогда не соединяй-
те 6* и 7*.
Тыловой громко-
говоритель или
сабвуфер
Фронтальный
громкоговоритель
Подключите контакты одного
цвета друг к другу.
Тыловой
выход или
выход саб-
вуфера
Проигрыватель Малти КД
(продается отдельно)
15 см
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Желтый (3*)
Резерв (или
Дополнительно)
Желтый (2*)
К разъему, на который питание подается
постоянно, независимо от положения ключа
зажигания
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, управляемому
ключом зажигания (12 В постоянного тока)
включение/выключение.
