Подключение устройств
Подключение к продающемуся отдельно усилителю
мощности
Расположение контактов разъема ISO
различается в зависимости от типа ав-
томобиля. Соедините 6* и 7*, если Кон-
такт 5 служит для управления антенной.
В автомобиле другого типа никогда не
соединяйте 6* и 7*.
Это устройство
Оптический вход
Вход IP-BUS (синий)
Обратитесь к разделу
"Подключение кабеля
питания" на странице 7.
Дистанционное управление системой
Соединительные кабели с
контактными штекерами RCA
(продаются отдельно)
Сабвуфер
Фронтальный
громкоговоритель
Фронтальный
громкоговоритель
Сабвуфер
Синий/белый
К разъему управления усилителем мощности.
(Максимум 300 мА 12 В постоянного тока.)
Синий/белый (7*)
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного тока.)
При подключении продающегося от-
дельно мультиканального процессора
(DEQ-P7000) к этом устройству, не
подключайте ничего к контактам
громкоговорителей и дистанционного
управления (синий/белый).
Гнездо антенны.
Обратитесь к разделу
"Подключение кабеля
питания" на странице 7.
Выход сабвуфера или
выход без затухания
(SUBWOOFER OUTPUT
или NON-FADING OUTPUT)
Фронтальный выход
(FRONT OUTPUT)

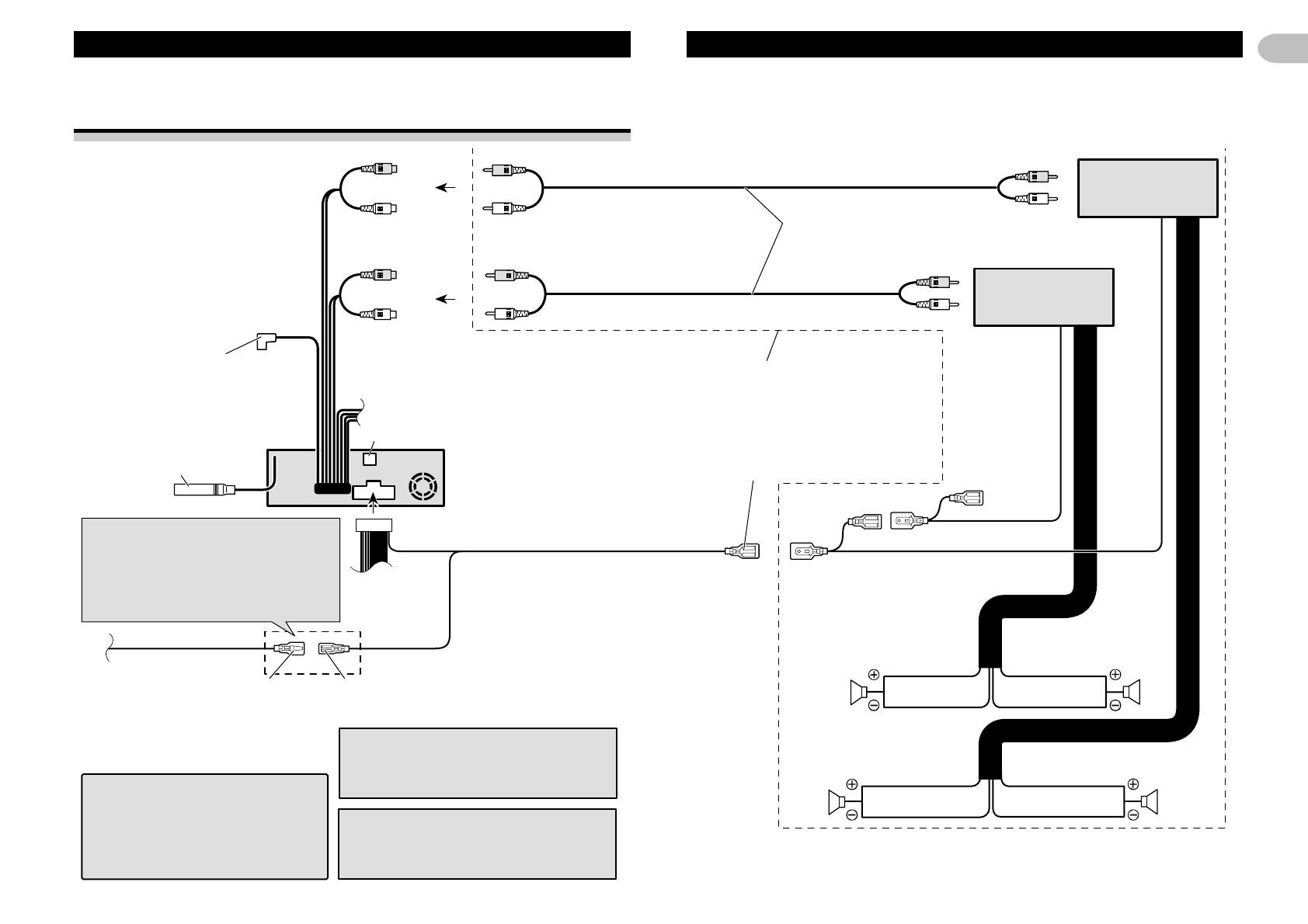

Используйте эту схему для подключения,
если Вы подключаете дополнительный
усилитель мощности.
Синий/белый (6*)
Дистанционное управление системой
23 см
23 см
15 см
15 см
Примечание
Выполните процедуру Начальных Настроек
этого устройства. Выход сабвуфера этого
устройства является монофоническим.
Примечание:
При подключении DEQ-P7000 к этому ус-
тройству, продающийся отдельно усилитель
следует подключать к DEQ-P7000.
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Левый
Правый
