          Important:

Parking lead at power connector must be connected to the
switched side of the parking brake circuit (the side that becomes
ground when the brake is applied), and in ‘General Set Up’
screen, parking mode must be set to ‘on’.
Improper connection, use of lead and incorrect setting may violate
road traffic regulations.

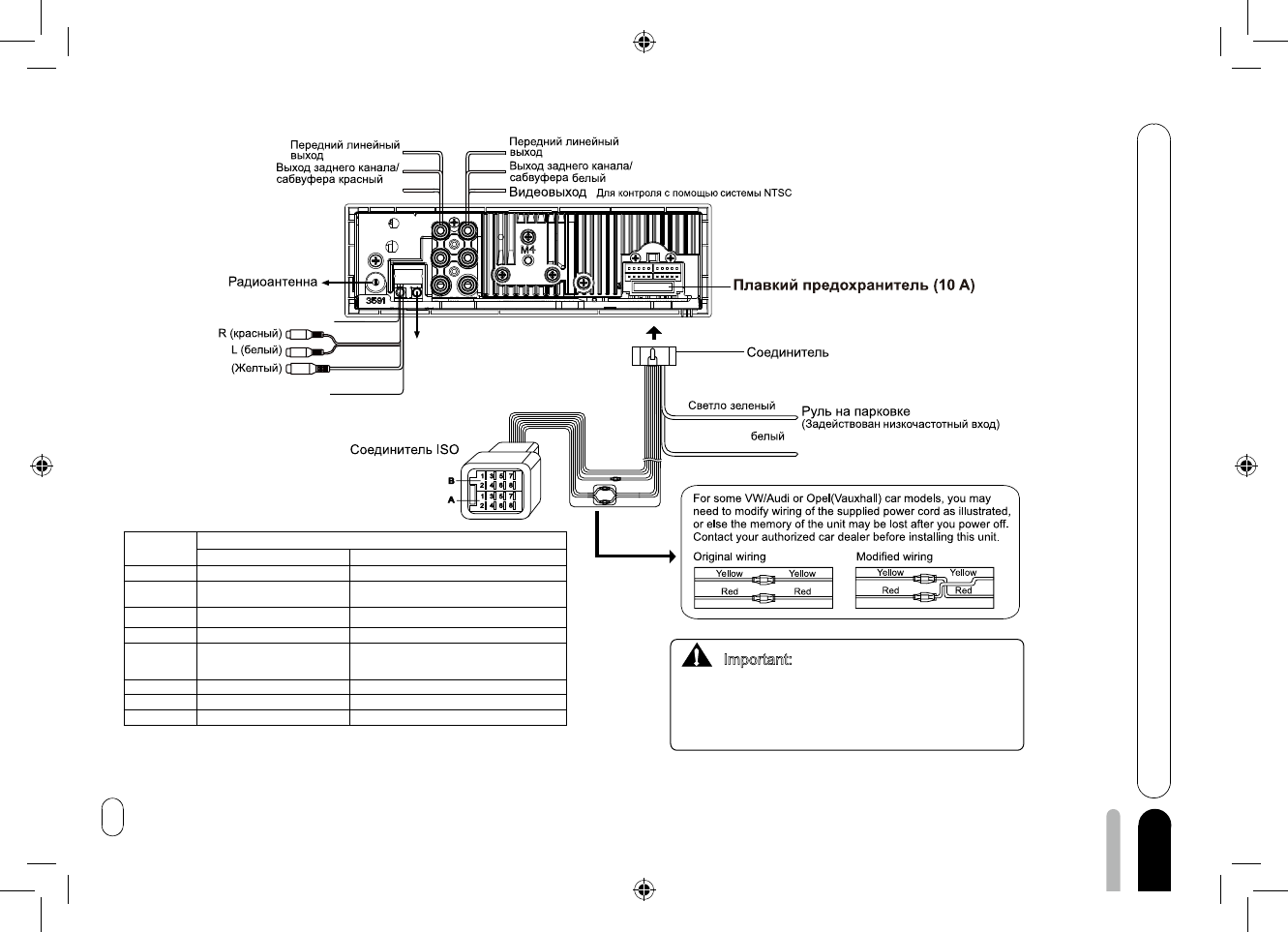

 MIC

BT ANT

Элементы управления

на рулевом колесе

ВИДЕОВХОД

 (AV)

АУДИОВХОД

(AV)

Вход для камеры

R

лилово /

L

（　　　　　　　　　　　　　　　　　　　　　　　　　

）

Задний ход

Положение

Функция

Соединитель A

Соединитель B

1

Правый задний (+) / фиолетовый

2

Правый задний (-) / фиолетовый с черной

полосой

3

Правый передний (+) / серый

4

Аккумулятор 12 В (+) / желтый Правый передний (-) / серый с черной полосой

5

Управление антенной/

усилителем /синий с белой

полосой

Левый передний (+) / белый

6

Подсветка / оранжевый

Левый передний (-) / белый с черной полосой

7

ACC+ / красный

Левый задний (+) / зеленый

8

Земля / черный

Левый задний (-) / зеленый с черной полосой
