26

04

Раздел

Ru

п а н ел и   с   п од ход я щ и м   от ве р с т и е м

размером  183  (Ш)  x  53  (В)  мм.  Для

установки данного устройства толщина

панели  должна  составлять  4,75—5,56

мм.

3   Н а й д и т е   р я д   с г и б а е м ы х   у ш е к

сверху,  снизу  и  по  бокам  монтажной

о б о й м ы .  П о л н о с т ь ю   у с т а н о в и т е

о б о й м у   в   о т в е р с т и е   в   п а н е л и   и

выгните  максимальное  количество

ушек,  необходимое  для  надежного

закрепления  обоймы  на  панели  (стр.

26).

ВНИМАНИЕ

   Д л я   о б е с п е ч е н и я   п р а в и л ь н о й

работы  DVD-плеера  корпус  должен

м о н т и р о в ат ь с я   с   от к л о н е н и е м   н е

более  30°  от  горизонтали.  Учитывайте

это ограничение.

4   Р а с п о л о ж и т е   у с т р о й с т в о   п е р е д

отверстием  в  панели  таким  образом,

ч т о б ы   ч е р е з   м о н т а ж н у ю   о б о й м у

Установка

можно  было  провести  кабели.  Строго

придерживайтесь  монтажной  схемы

и   у б е д и те с ь ,   ч то   в с е   с о е д и н е н и я

сделаны  надежно  и  изолированы  с

применением  зажимов  или  изоленты.

З а к о н ч и в   п р о к л а д к у   к а б е л е й ,

включите устройство, чтобы проверить

его  работу  (зажигание  автомобиля

д о л ж н о   б ы т ь   в к л ю ч е н о ) .   Е с л и

устройство  не  работает,  проверьте

монтаж проводов.

5   Уб е д и т е с ь ,   ч т о   р а д и о   н а х о д и т с я

справа  вверху,  осторожно  задвиньте

его в монтажную обойму до щелчка.

   О п т и м а л ь н о й   я в л я етс я   ус та н о в к а

устройства под углом менее 20°.

6   Прикрепите  заднюю  часть  устройства

к  корпусу  автомобиля  монтажным

болтом с резиновой подушкой.

7   П р о в е р ьт е   р а б о т у   у с т р о й с т в а   п о

разделу «Эксплуатация» далее.

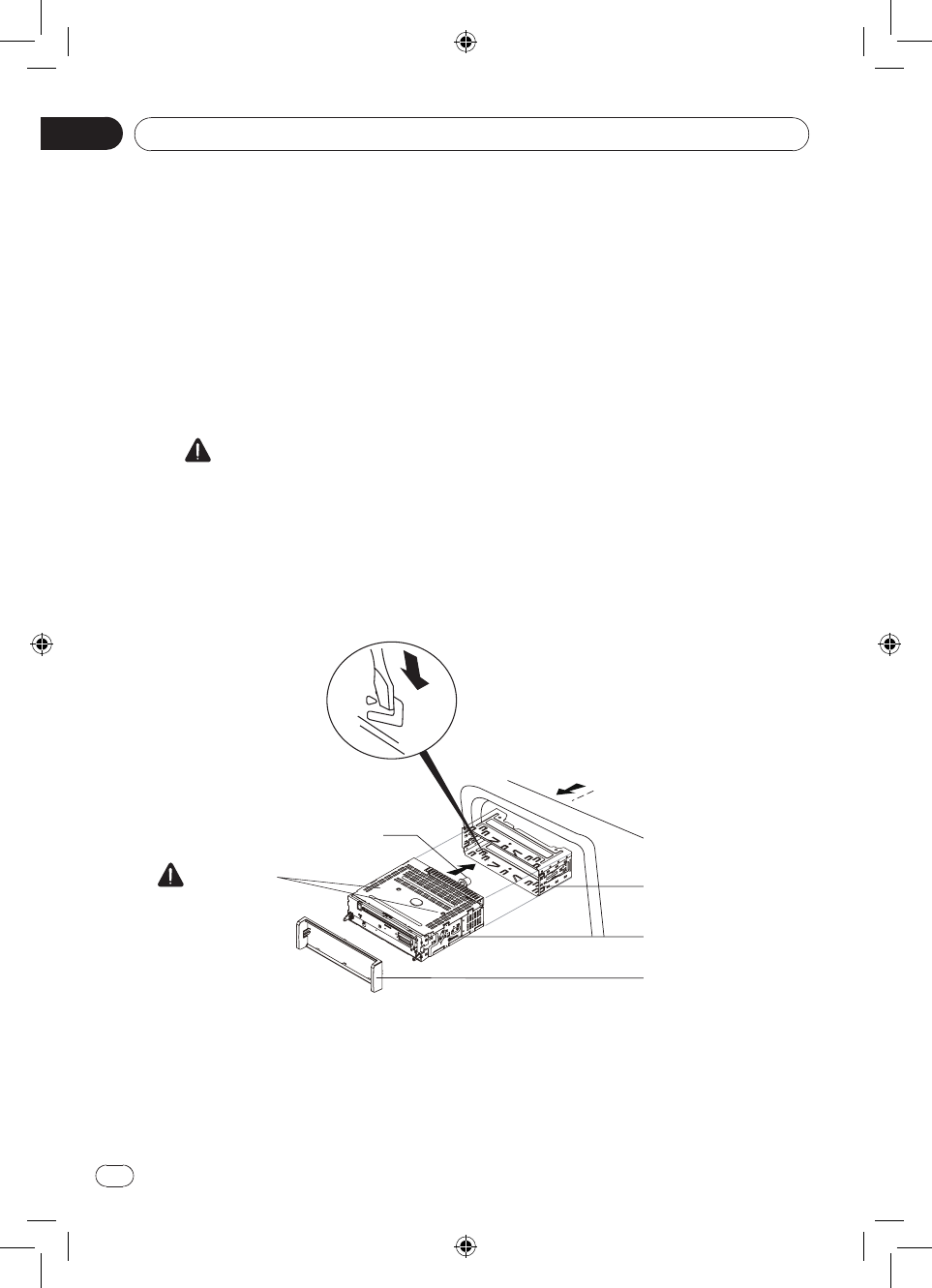

Монтажный болт

резиновая подушка

Отвертка

Монтажная обойма

Вид устройства сзади

Примечание

Правильно  устанавливайте  облицовочную  панель.  Ее  верхняя  сторона

толще нижней.

Облицовочная панель

Транспортировочные

винты

Если не вынуть

транспортировочные

винты, проигрыватель

дисков будет работать

неправильно.

Проводите установку, вынув

транспортировочные винты.
