24

04

Раздел

Ru

2.   Установите  узел  радио  и  монтажной  платы

в   п р и б о р н у ю   п а н е л ь   в   с о от в ет с т в и и   с

инструкциями из комплекта установки.

3.   Установите  на  место  облицовку  приборной

панели.

Установка ISO

Н а   б о к о в ы х   п а н е л я х   к о р п у с а   д а н н о г о

устройства  имеются  отверстия  с  резьбой,

кото р ы е   в   н е кото р ы х   а вто м о б и л я х   м ож н о

использовать  д ля  крепления  устройства  к

з а в о д с к и м   м о н та ж н ы м   к р о н ш те й н а м .   З а

помощью  в  такой  установке  обращайтесь  в

местное  ателье  по  установке  автомобильных

стереосистем.

1.   Снимите  штатную  магнитолу  с  приборной

панели или центральной консоли. Сохраните

весь  крепеж,  он  понадобится  при  установке

новой магнитолы.

2.   Аккуратно отщелкните пластиковую рамку в

передней  части  корпуса  нового  устройства.

Снимите и выбросьте рамку.

3.   Снимите заводские монтажные кронштейны

с  штатного  устройства  и  прикрепите  их  к

новому.  Не  используйте  винты  размером

Установка

более M5 x 6 мм. Более длинные винты могут

повредить компоненты внутри корпуса.

4.   Подключите все провода нового устройства,

как  описано  в  инструкциях  по  установке

монтажной обоймы.

5.   Установите  новое  устройство  в  приборную

панель  или  центральную  консоль,  выполнив

процедуру с шага 1 в обратном порядке.

Плавкий предохранитель

П р и   з а м е н е   п л а в к о г о   п р е д о х р а н и т е л я

в ы б и р а й т е   н о в ы й   п р е д о х р а н и т е л ь

с о от в етс т ву ю ще го   т и п а   и   с и л ы   то к а .   П р и

и с п о л ь з о в а н и и   н е п о д х о д я щ и х   п л а в к и х

предохранителей  возможно  повреж дение

устройства.

Подключение аккумулятора

З а к о н ч и в   п р о к л а д к у   п р о в о д о в ,   в н о в ь

п о д к л ю ч и т е   о т р и ц а т е л ь н у ю   к л е м м у

аккумулятора.

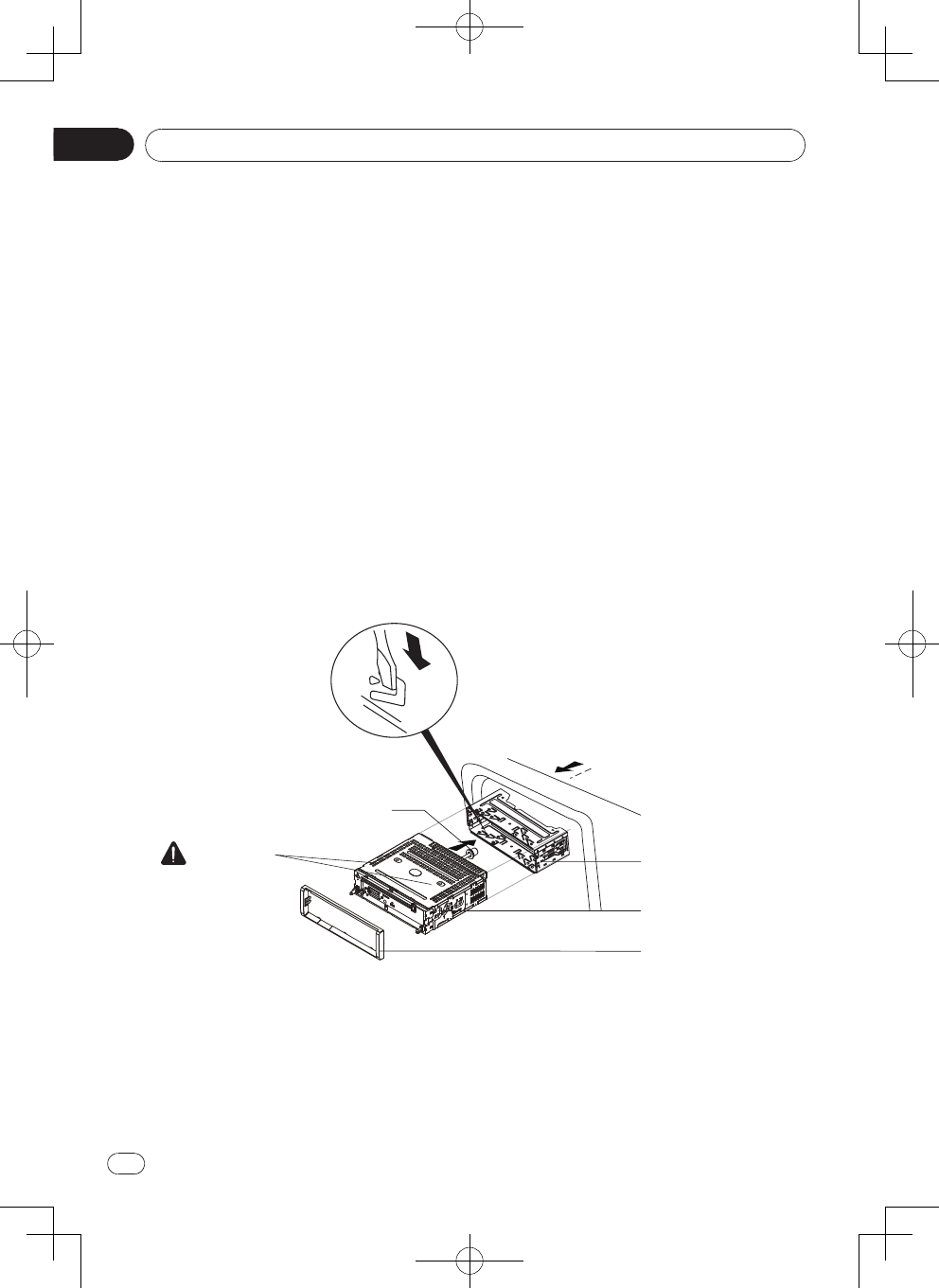

Резиновая  подушка

монтажного болта

Отвертка

1. Монтажная обойма

2. Вид устройства сзади

Примечание

Правильно устанавливайте облицовочную панель. Ее верхняя сторона тоньше нижней.

3. Обрезной лист

Тр а н с п о рт и р о в о ч н ы е

винты

Если

транспортировочные

винты не сняты,

проигрыватель

компакт-дисков будет

работать некорректно.

Устанавливайте

устройство только

со снятыми

транспортировочными

винтами.
