Монтаж
Монтаж
03
21
1
3
4
6
7
8
2
5
1
+
2
2
1
5
+
7
3
3
+
9
+
+
+
9
3
1
2
9
Серый/черный
0
Зеленый
!
Зеленый/черный
"
Фиолетовый
§
Фиолетовый/черный
$
Черный (заземление на корпус)
Подсоедините к зачищенному участк у
мета лла без краски.
%
Желтый
Подсоедините к к лемме питания на 12 В
пост. тока.
&
Красный
Подсоедините к к лемме, контролируемой
вык лючателем за жигания (12 В пост. тока).
/
Синий/белый
Подк лючите к внешнему системному блок у
дистанционного управления или управляю-
щему блок у реле автоматической антенны
автомобиля (макс. 300 мА, 12 В пост. тока).
(
Оранжевый/белый
Подк лючите к к лемме вык лючателя
освещения
)
Сабвуфер (4 Ом)
=
Сабвуфер на 70 Вт (2 Ом) подк лючается к
устройству с использованием фиолето-
вого и фиолетового/черного проводов. Не
используйте д ля подк лючения устройств
зеленый и зеленый/черный провода.
a
Не используется
b
Сабвуфер (4 Ом) x 2
1
Системный блок дистанционного управ-
ления Подк лючается с использованием
синего/белого кабеля
2
Усилитель (приобретается отдельно)
3
Подк лючается с использованием RCA-
кабелей (приобретаются отдельно)
4
К выходу д ля тыловых АС
5
Тыловая ак устическая система
6
К выходу д ля фронта льных АС
7
Фронта льная ак устическая система
8
К выходу на сабвуфер
9
Сабвуфер
Примечания
• Используя конфиг урацию с двумя АС, не
подк лючайте никаких устройств к свобод-
ным ак устическим к леммам.
• Измените настройки устройства, используя
меню настроек. См.
S/ W control
(настройки
тылового канала и сабвуфера)
на стр. 19.
Сабвуферный выход этого устройства моно-
фонический.

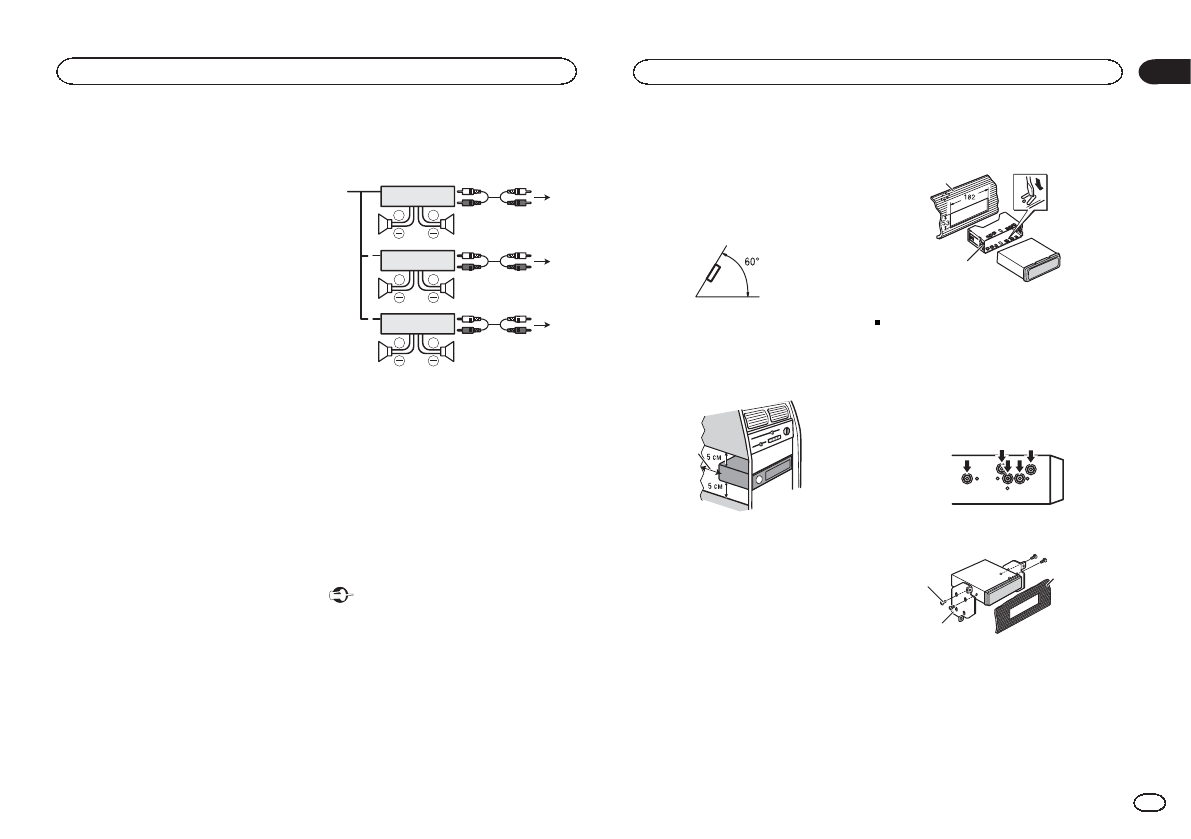

Усилитель (приобретается отдельно)
Схема подк лючения с использованием допол-
нительного усилителя.
Монтаж
Ва жные
замечания
• Перед окончательным монта жом проверьте
все соединения.
• Не используйте неразрешенные дета ли,
так как это может вызвать неправильное
функционирование.
• Проконсультируйтесь с сервисным центром,
если монта ж требует сверления отверстий
или иной модификации автомобиля.
• Не устанавливайте это устройство в места,
— где оно может мешать управлению автомо-
билем,
— где оно может стать причиной травмы
пасса жира при резкой остановке.
• Полупроводниковое лазерное устройство
вну три может оказаться повреж денным
в случае перегрева. Не устанавливайте
устройство вблизи источников тепла, напри-
мер у выходного отверстия обогревателя.
• Оптима льная производительность дости-
гается при установке устройства под углом
менее 60°.
• При монта же обеспечьте условия д ля рас-
сеяния тепла от работающего устройства,
оставьте достаточно пространства за за дней
панелью и проследите, чтобы кабели не
перекрыва ли вентиляцию.
Фронтальное/тыловое крепление DIN
Это устройство устанавливается методом
фронта льного или тылового крепления.
При монта же используйте приспособления,
имеющиеся в широкой прода же.
Фронтальное крепление DIN
1 Вставьте держатель в отверстие на при-
борной панели.
Д ля установки в неглубок ую переднюю панель
используйте вход ящий в комплек т держатель
Если места достаточно, используйте держатель,
имеющийся в автомобиле
2 Закрепите держатель, согнув металлические
зубцы на 90° при помощи отвертки.
1
2
1
Приборная панель
2
Держатель
Убедитесь, что устройство прочно ста ло на место.
Непрочная установка может привести к прерыванию
звука или другим отказам.
Тыловое крепление DIN
1 Выберите под ходящую позицию, в которой
отверстия на кронштейне и на боковых сторона х
этого устройства совпадают.
2 Затяните по два винта с ка ж дой стороны.
1
Винт с полукруглой головкой (5 мм х 8 мм)
2
Кронштейн
3
Приборная панель или консоль
Оставьте доста-
точно свободного
пространства
