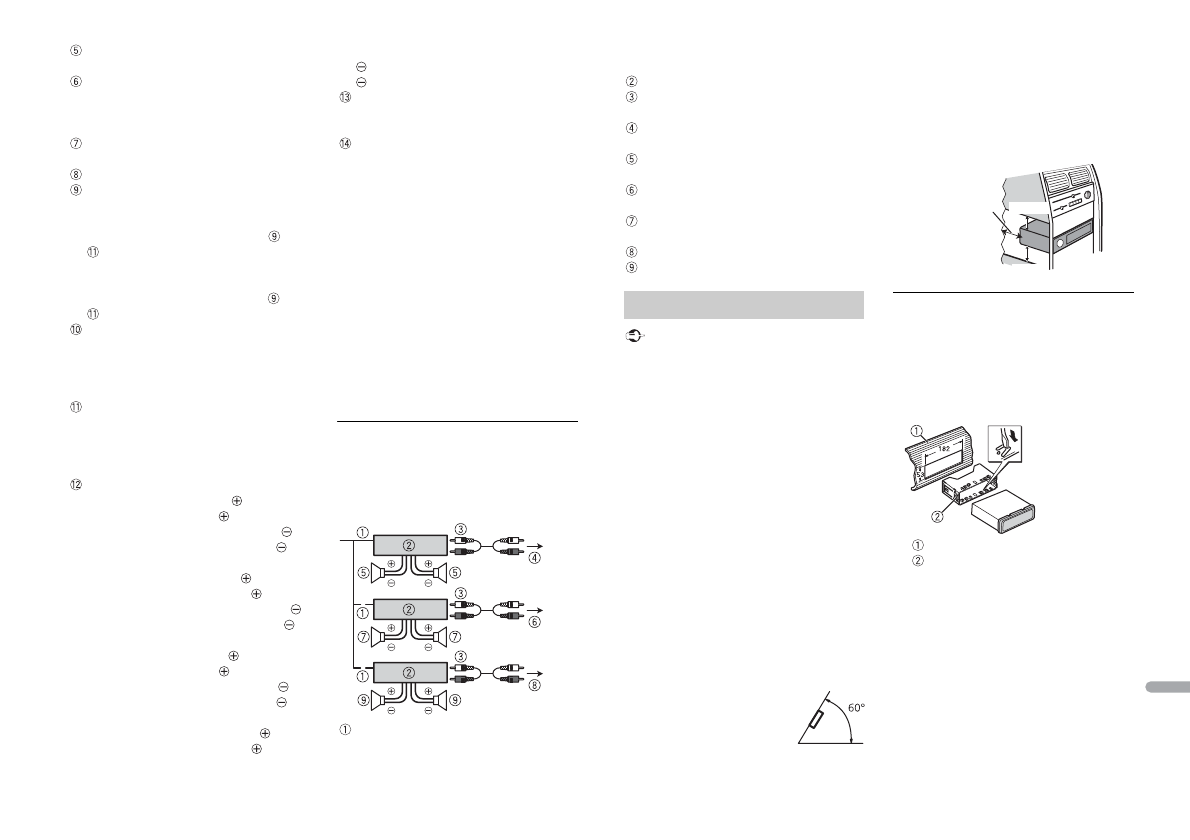

23

Ru

Рус

ск

и

й

Красный
Опция (или резервный)
Красный
Выполняйте подключение к
терминалу, управляемому ключом
зажигания (12 В пост. тока).
Выполняйте подключение проводов
друг к другу одного цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
будет отличаться в зависимости от
типа автомобиля. Подключите

 и

, если 5 контакт отвечает за

управление антенной. Если
используется автомобиль другого
типа, никогда не подключайте

 и

.

Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя (макс. 300 мА, 12 В пост.
тока).
Синий/белый
Выполняйте подключение к
терминалу релейного управления
автоматической антенны (макс.
300 мА, 12 В пост. тока).
Провода динамика
Белый: Передний левый

 (STD) или

левый верхних частот

 (NW)

Белый/черный: Передний левый

(STD) или левый верхних частот

(NW)
Серый: Передний правый

 (STD)

или правый верхних частот

 (NW)

Серый/черный: Передний правый

(STD) или правый верхних частот

(NW)
Зеленый: Задний левый

 (STD) или

левый средних частот

 (NW)

Зеленый/черный: Задний левый

(STD) или левый средних частот

(NW)
Фиолетовый: Задний правый

 (STD)

или правый средних частот

 (NW)

Фиолетовый/черный: Задний правый

 (STD) или правый средних частот
 (NW)

Оранжевый/белый
Выполняйте подключение к сигналу
подсветки автомобиля.
Разъем ISO
В некоторый автомобилях разъем ISO
может быть разделен на два. В этом
случае выполняйте подключение к
обоим разъемам.

ПРИМЕЧАНИЯ
•

Измените исходное меню данного
устройства. См. [REAR-SP] (стр. 5). Выход
сабвуфера данного устройства
является монофоническим.

•

При использовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте ничего к
зеленому или зеленому/черному
проводам.

Усилитель (приобретается
отдельно)

Выполните данные подключения при
использовании дополнительного
усилителя.

Пульт ДУ системой

Выполните подключение к синему/
белому кабелю.
Усилитель (приобретается отдельно)
Выполните подключение с помощью
RCA (приобретается отдельно)
К заднему выходу (STD) или выходу
средних частот (NW)
Задний динамик (STD) или динамик
средних частот (NW)
К переднему выходу (STD) или выходу
верхних частот (NW)
Передний динамик (STD) или динамик
верхних частот (NW)
К выходу сабвуфера
Сабвуфер

 Важно

•

Перед установкой проверьте все
подключения и системы.

•

Не используйте неоригинальные
запчасти, так как это может привести к
неисправностям.

•

Обратитесь к дилеру, если для
установки требуются дополнительные
отверстия или модификации в
автомобиле.

•

Не устанавливайте данное устройство
в следующих случаях:
– если оно может нарушить работу

автомобиля.

– если оно может причинить травму

пассажиру в случае резкой
остановки.

•

Полупроводниковый лазер будет
поврежден в случае перегрева.
Выполняйте установку данного
устройства вдали от мест с
повышенной температурой, например
печки.

•

Оптимальная
производительность
достигается при
установке устройства под
углом менее 60°.

•

Чтобы обеспечить необходимое
распределение тепла при
использовании устройства, при
установке оставьте свободное место за
задней панелью и скрутите кабели,
чтобы они не блокировали
вентиляционные отверстия.

Установка крепления DIN

1

Установите на приборную панель
входящую в комплект установочную
шахту.

2

Закрепите установочную шахту,
отогнув с помощью отвертки
металлические лапки (90°).

Приборная панель
Установочная шахта

•

Убедитесь, что устройство
установлено прочно. Непрочная
установка может привести к
возникновению пропусков при
воспроизведении и других
неисправностей.

Если входящая в комплект
установочная шахта не
используется

1

Определите положение, при
котором совпадают отверстия в

Установка

Оставьте

достаточно

места

5 см

5 см
