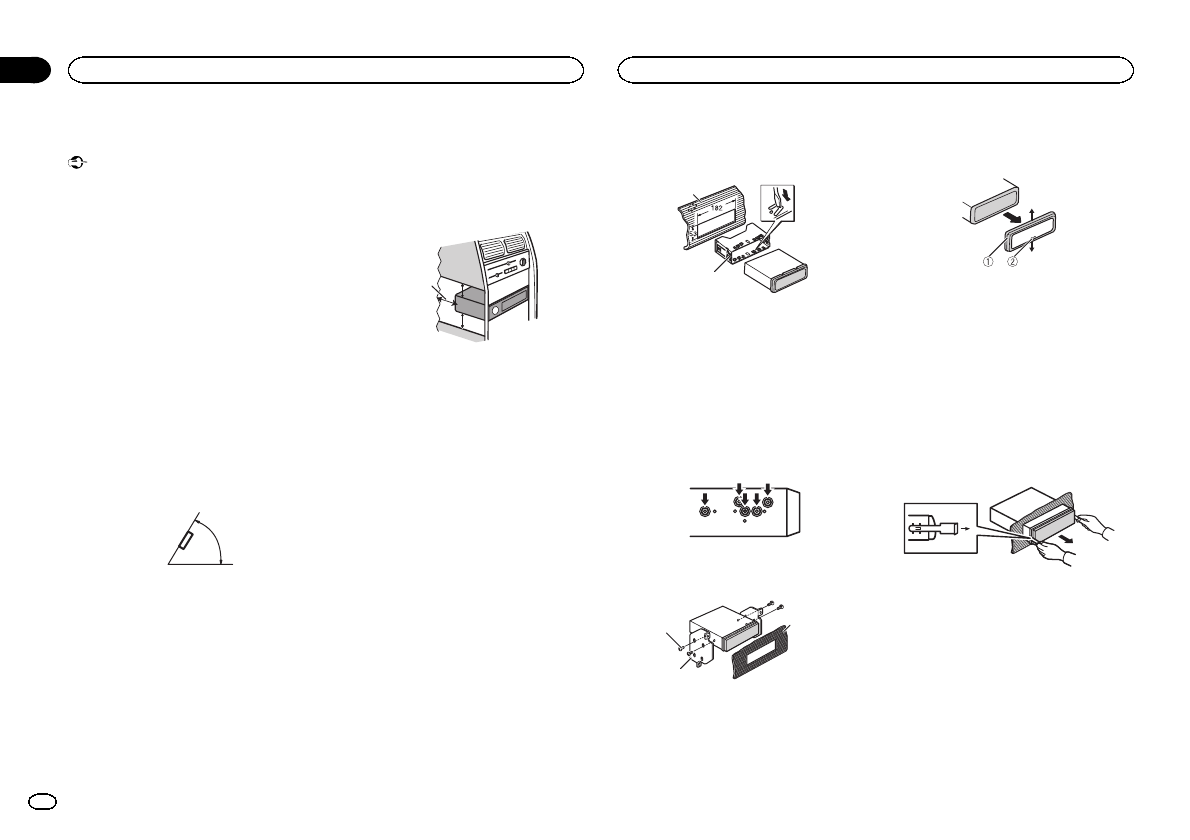

Установка

Важно

!

Перед окончательной установкой про

-

верьте все соединения и системы

.

!

Не используйте детали

,

не разрешенные

производителем к использованию

,

по

-

скольку это может стать причиной неис

-

правностей

.

!

Уточните у дилера компании

,

требует ли

установка сверления отверстий или вне

-

сения иных изменений в конструкцию ав

-

томобиля

.

!

Не устанавливайте данное устройство в
местах

,

где оно может

:

—

помешать управлению автомобилем

.

—

травмировать пассажира при внезапной
остановке автомобиля

.

!

Перегрев полупроводникового лазера
приведет к его выходу из строя

.

Разме

-

стите все кабели в удалении от нагреваю

-

щихся деталей

,

таких как решетка

обогревателя

.

!

Оптимальной является установка устрой

-

ства под углом менее

60°.

60°

!

При установке необходимо обеспечить
эффективный отвод тепла

,

оставив до

-

статочное пространство за задней пане

-

лью и закрепив свободные кабели так

,

чтобы они не закрывали вентиляционные
отверстия

.

5cm

cm

5 см

5 см

Оставить
просторное
место

Переднее

/

заднее крепление

стандарта

DIN

Для данного изделия предусмотрена воз

-

можность установки с помощью переднего
или заднего крепления

.

При установке используйте детали

,

имею

-

щиеся в продаже

.

Переднее крепление стандарта

DIN

1

Вставьте монтажную обойму в пере

-

днюю панель

.

При установке в недостаточно глубоком
гнезде используйте монтажную обойму

,

вхо

-

дящую в комплект поставки устройства

.

При

наличии достаточного пространства за ус

-

тройством применяется монтажная обойма

,

поставляемая вместе с автомобилем

.

2

Закрепите обойму

,

подогнув с по

-

мощью отвертки металлические язычки

(90°).

1

2

1

Приборная панель

2

Монтажная обойма

#

Убедитесь

,

что устройство надежно закрепле

-

но в гнезде

.

Неустойчивость устройства может

привести к его выпадению и неполадкам в рабо

-

те

.

Заднее крепление стандарта

DIN

1

Совместите отверстия на кронштейне

и боковых панелях устройства

.

2

Затяните по два винта с каждой сторо

-

ны

.

1

2

3

1

Самонарезающий винт

(5

мм

× 8

мм

)

2

Монтажная рамка

3

Приборная панель или консоль

Демонтаж устройства

1

Снимите рамку

.

1

Декоративная рамка

2

Язычок

!

Снятие передней панели облегчает до

-

ступ к декоративной рамке

.

!

При установке декоративной рамки сторо

-

на рамки с язычком должна быть направ

-

лена вниз

.

2

Вставьте прилагаемые экстракторы с

обеих сторон устройства до щелчка

.

3

Вытяните устройство из приборной

панели автомобиля

.

Снятие и установка передней панели

В целях защиты от кражи переднюю панель
можно снять

.

Нажмите на кнопку снятия панели и потяните
панель вверх и на себя

.

Чтобы получить дополнительную информа

-

цию

,

см

.

Снятие передней панели в целях за

-

щиты от кражи

и

Установка передней панели

на стр

. 122.

Установка

134

Раздел

Установка

Ru

03
