автоматической антенны автомобиля
(макс. 300 мА, 12 В пост. тока). Если
автомобиль оснащен антенной,
встроенной в лобовое стекло,
подключите ее к терминалу питания
антенного усилителя.

•

Никогда не подключайте синий/белый
провод к терминалу питания внешнего
усилителя. Также никогда не
подключайте его к терминалу питания
автоматической антенны. В противном
случае это может привести к
протеканию батареи или ее
неисправности.

•

Черный кабель заземлен. Кабели
заземления для данного устройства и
другое оборудование (особенно
устройства высокого напряжения,
например усилители) необходимо
подключать отдельно. В противном
случае случайное отключение может
привести к пожару или неисправности.

•

Графический символ

 на изделии

означает постоянный ток.

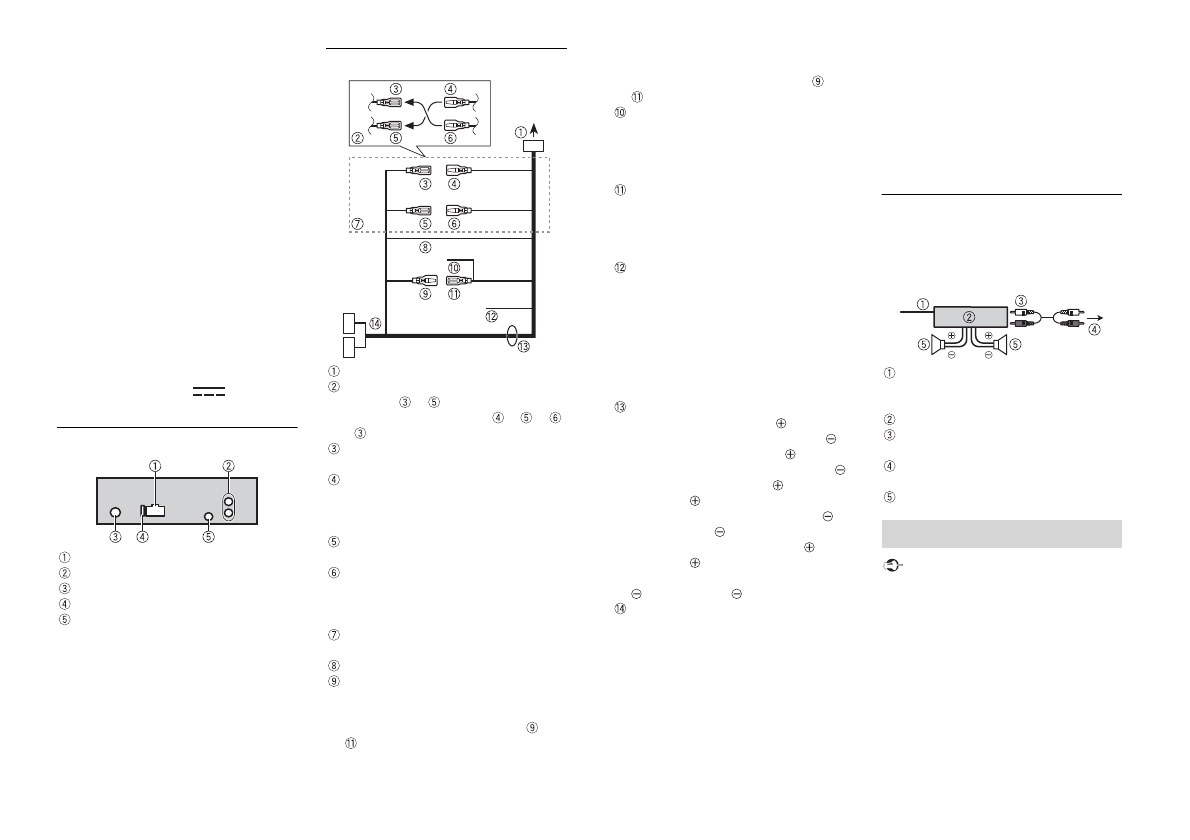

Данное устройство

Вход шнура питания
Задний выход или выход сабвуфера
Вход для антенны
Предохранитель (10 A)

 Вход для удаленного подключения

(недоступно для DEH-S100UBA)
Сюда можно подключить проводной
адаптер ДУ (приобретается
отдельно).

Шнур питания

Во вход шнура питания
В зависимости от типа автомобиля
функции

 и

 могут отличаться. В

этом случае подключите

 к

 и

к

.

Желтый
Резервный (или опция)
Желтый
Выполняйте подключение к
терминалу с постоянным
напряжением 12 В.
Красный
Опция (или резервный)
Красный
Выполняйте подключение к
терминалу, управляемому ключом
зажигания (12 В пост. тока).

 Выполняйте подключение проводов

друг к другу одного цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
будет отличаться в зависимости от
типа автомобиля. Подключите

 и

, если 5 контакт отвечает за

управление антенной. Если
используется автомобиль другого
типа, никогда не подключайте

 и

.

Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя (макс. 300 мА, 12 В пост.
тока).
Синий/белый
Выполняйте подключение к
терминалу релейного управления
автоматической антенны (макс.
300 мА, 12 В пост. тока).

 Желтый/черный (недоступно для

DEH-S100UBA)
При использовании оборудования с
функцией отключения звука
подключите данный провод к
проводу отключения звука
оборудования. В противном случае
не подключайте провод отключения
звука.
Провода динамика
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: Задний левый   или
сабвуфер
Зеленый/черный: Задний левый

или сабвуфер
Фиолетовый: Задний правый

 или

сабвуфер
Фиолетовый/черный: Задний правый

 или сабвуфер

Разъем ISO
В некоторых автомобилях разъем ISO
может быть разделен на два. В этом
случае выполняйте подключение к
обоим разъемам.

ПРИМЕЧАНИЯ
•

Измените исходное меню данного
устройства. См. [SP-P/O MODE] (стр. 6).

Выход сабвуфера данного устройства
является монофоническим.

•

При использовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте ничего к
зеленому или зеленому/черному
проводам.

Усилитель (приобретается
отдельно)

Выполните данные подключения при
использовании дополнительного
усилителя.

Пульт ДУ системой
Выполните подключение к синему/
белому кабелю.

Усилитель (приобретается отдельно)
Выполните подключение с помощью

RCA (приобретается отдельно)

К заднему выходу или выходу

сабвуфера

Задний динамик или сабвуфер

 Важно

•

Перед установкой проверьте все
подключения и системы.

•

Не используйте неоригинальные
запчасти, так как это может привести к
неисправностям.

•

Обратитесь к дилеру, если для
установки требуются дополнительные
отверстия или модификации в
автомобиле.

•

Не устанавливайте данное устройство
в следующих случаях:

Установка
