5

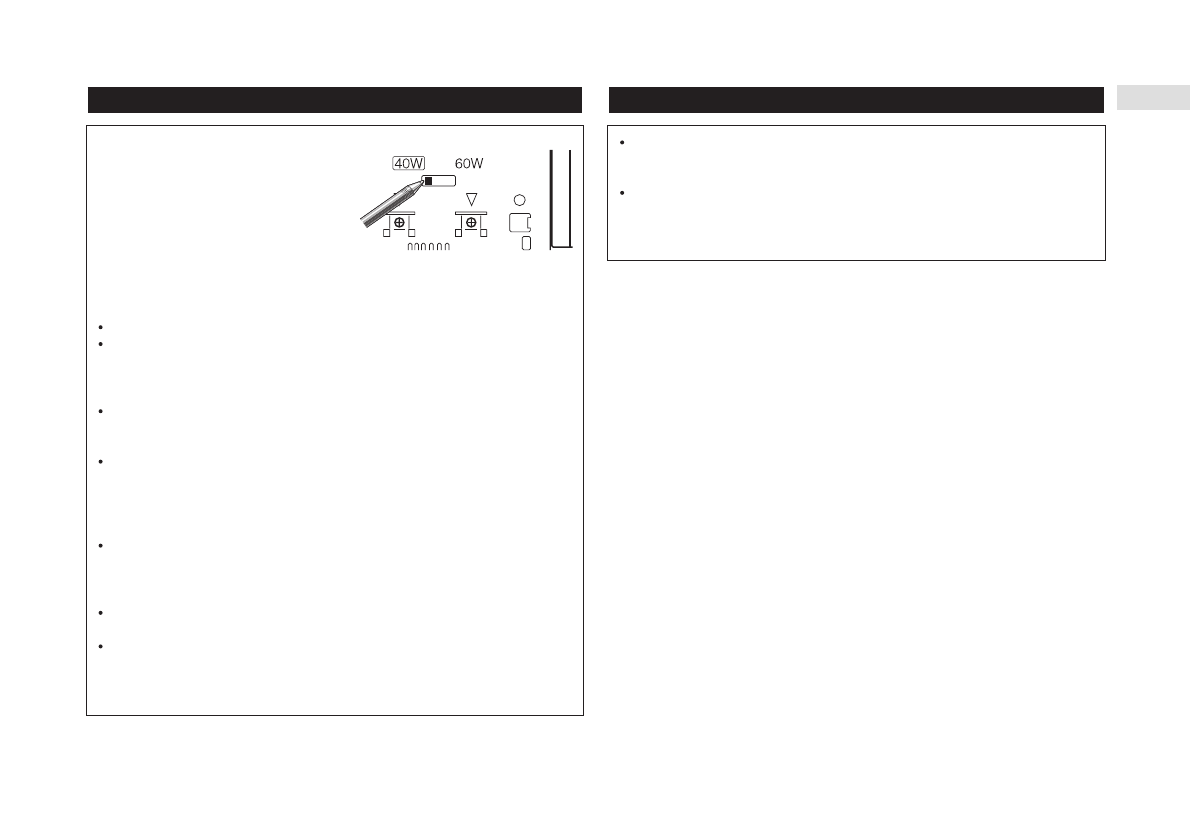

Подсоединение компонентов
ОСТОРОЖНО:
Для данного аппарата значение выходной мощ-
ности по умолчанию равно 40 Вт х 4 канала. Ес-
ли Вы хотите использовать данный аппарат в
режиме 60 Вт х 4 канала, Вы должны перевести
в соответствующее положение переключатель
выходной мощности на днище аппарата.
При выполнении соединений для работы аппарата в режиме 60 Вт х 4 канала следуйте ни-
жеприведенным указаниям. Выполнение соединений любым другим способом может при-
вести к неисправности.
Подсоедините чёрный провод магнитолы к металлическим деталям кузова автомобиля.
Подсоедините жёлтый провод магнитолы к цепи бортового питания автомобиля +12В,
рассчитанной на ток 10А и более, на которую подаётся питание постоянно, независимо
от положения замка зажигания. При подключении к бортовой цепи автомобиля, рассчи-
танной на ток менее чем 10А, плавкий предохранитель автомобиля может перегореть.
Если в бортовой сети автомобиля отсутствуют цепи рассчитанные на ток 10А и более, то
подключение магнитолы необходимо производить через аккумуляторный кабель RD221
(продаётся отдельно) непосредственно на аккумулятор.
Подсоедините длинный красный провод (красный провод с фильтром питания и предо-
хранителем) к цепи ACC автомобиля (на которую подаётся питание при установке замка
зажигания в положения ACC), рассчитанной на ток 10А и более. При подключении к це-
пи ACC, рассчитанной на ток менее чем на 10А, плавкий предохранитель автомобиля мо-
жет перегореть.
Если в бортовой сети автомобиля отсутствует цепь ACC, рассчитанная на ток 10А и бо-
лее, то для подключения длинного красного провода магнитолы (красный провод с филь-
тром питания и предохранителем) необходимо использовать аккумуляторный кабель
RD221 (продаётся отдельно).
Подсоедините короткий красный провод к цепи ACC автомобиля (на которую подаётся
питание при установке замка зажигания в положение ACC).
Если магнитола устанавливается на автомобиль, в бортовой сети которого отсутствует
цепь ACC (на замке зажигания нет положения ACC), то все подключения, описанные для
цепи ACC необходимо осуществлять в цепь бортового питания автомобиля, на которую
подаётся питание при установке замка зажигания в положение ON.
Данный аппарат предназначен для установки в автомобиль с 12-вольтным аккумулято-
ром и отрицательным заземлением. Прежде чем устанавливать его в автомобиль с до-
миком на колесах, грузовик или автобус, проверьте напряжение аккумулятора.
Громкоговорители, подключаемые к данному аппарату, должны иметь номинальную
мощность не менее 40 Вт на канал и импеданс от 4 до 8 Ом. Подсоединение громкогово-
рителей со значениями выходной мощности и/или импеданса, отличными от указанных,
может привести к возгоранию, появлению дыма и повреждению громкоговорителей.
