6

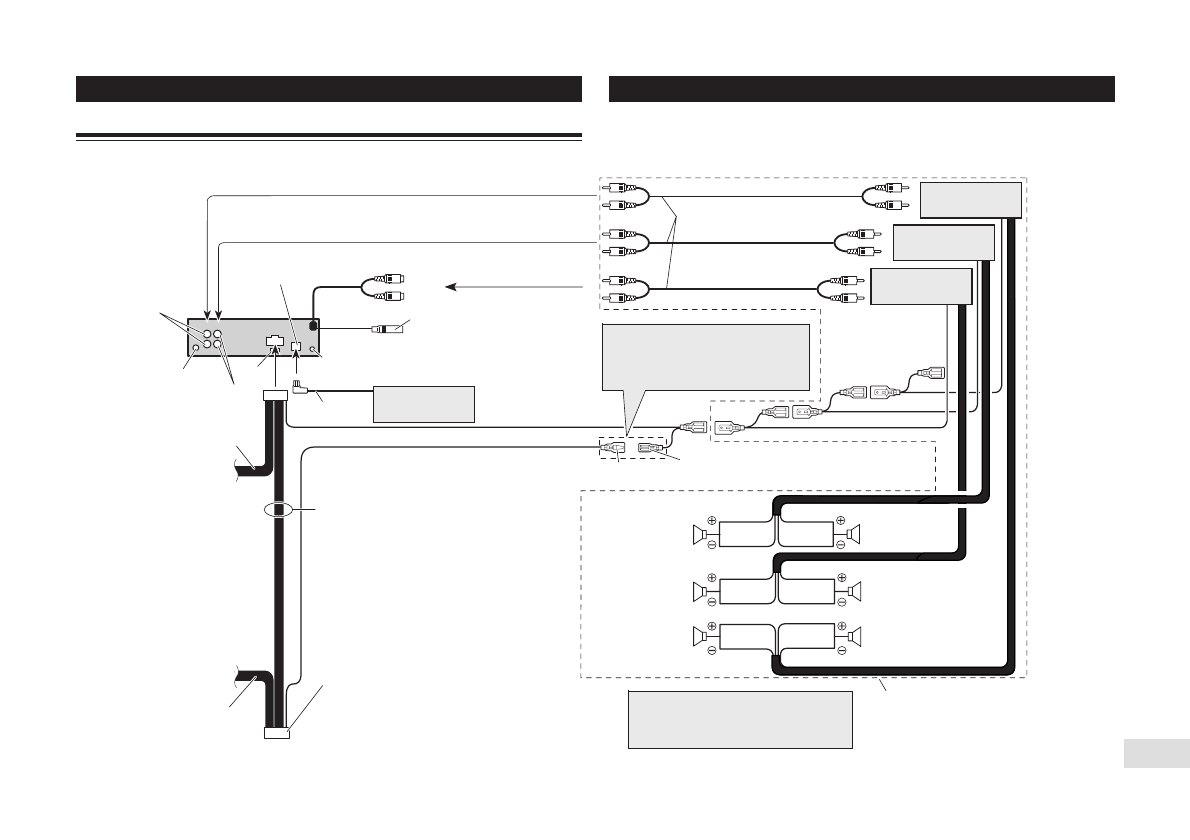

Подключение устройств
Подключение отдельно приобретаемого усилителя мощности
Выход на сабву-
фер или незату-
хающий выход
Вход IP-BUS (синий)
Выход на тыловые акустические сис-
темы (REAR OUTPUT)
15 cм
Этот аппарат
15 cм
Микрофонный вход
(см. страницу 5)
Антенное гнездо
Предо-
хранитель
Разъем для подключения кабеля дистанционного управления. Ознакомьтесь, пожалуйста, с
инструкцией по эксплуатации кабельного пульта дистанционного управления (продается от-
дельно)
Выход на
фронтальные
акустические
системы
Кабель IP-BUS
Многодисковый CD-пле-
ер (продается отдельно)
См. страницу 5.
Провода подключения акустических систем
Белый: фронтальная левая (+)
Белый/черный: фронтальная левая (+)
Серый: фронтальная правая (+)
Серый/черный: фронтальная правая (+)
Зеленый: тыловая левая (+) или сабвуфер (+)
Зеленый/черный: тыловая левая (—) или сабвуфер (—)
Фиолетовый: тыловая правая (+) или сабвуфер (+)
Фиолетовый/черный: тыловая правая (—) или сабвуфер (—)
См. страницу 5.
Разъем стандарта ISO
Примечание:
В некоторых автомобилях разъем ISO может со-
стоять из двух частей. В этом случае производи-
те подключения к обоим разъемам.
Подключение шнуров с разъемами RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Распределение штыревых контактов разъема ISO бу-
дет разным в зависимости от марки автомобиля. Со-
единяйте контакты 6* и 7*, когда штыревой контакт 5
относится к управлению антенной. В автомобилях
другого типа никогда не соединяйте 6* и 7*.
Дистанционное управление
Синий/белый (6*)
Синий/белый (7*)
К разъему релейного управления автомобильной антенной
(не более 300 мА, 12 В постоянного тока).
Фронтальная
акустическая система
Фронтальная акусти-
ческая система
Тыловая акустическая
система
Тыловая акустическая система
Левый канал
Правый канал
Сабвуфер
Сабвуфер
Примечание:
Измените начальные настройки этого аппарата (см. инст-
рукцию по эксплуатации). Выход на сабвуфер с этого ап-
парата является монофоническим.
Эти подключения выполняйте только в случае
использования дополнительного усилителя.
