6

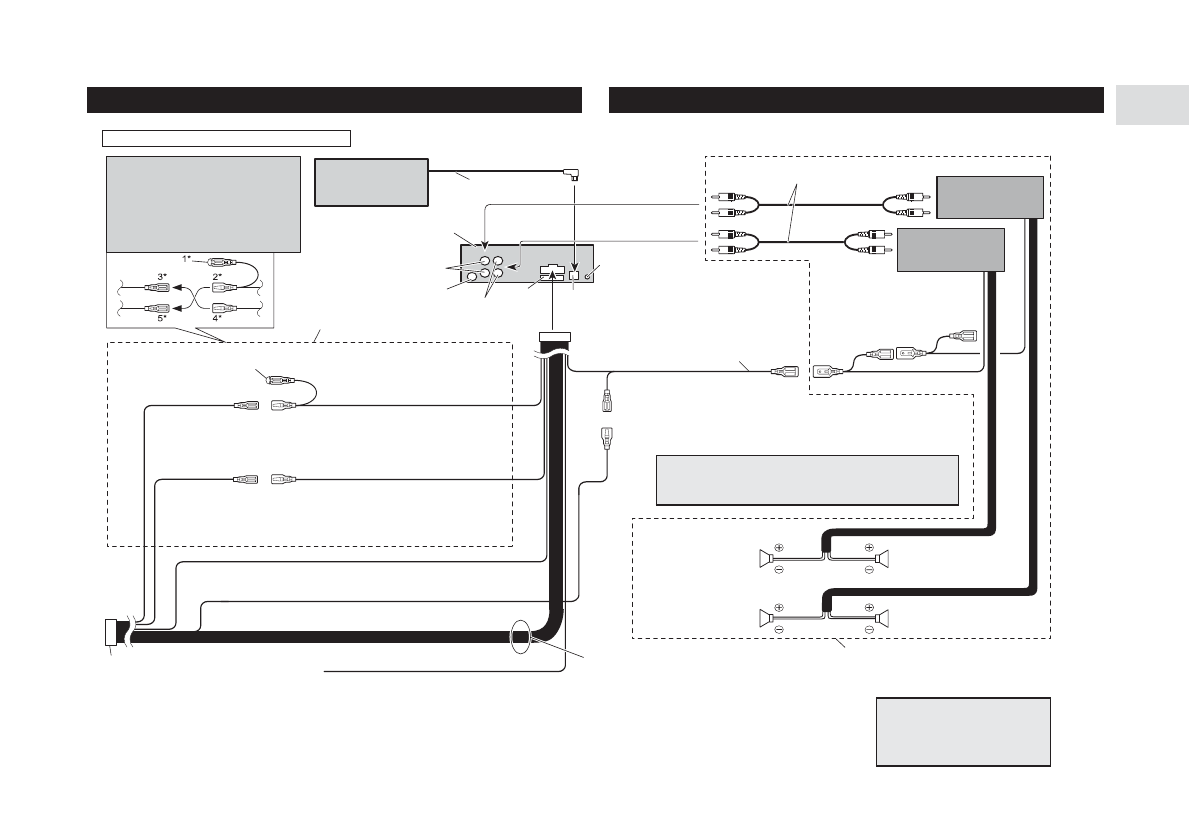

Установка аппарата
Данное устройство снабжено шнурами питания различных цветов
Примечание:
В зависимости от вида разъема, штеке-
ра 3 и 5 могут отличаться, поэтому сле-
дует вставлять штекер 2 в штекер 5, а
штекер 4 - в 3.
Колпачок (1*)
Когда данное соединение не ис-
пользуется, не рекомендуется сни-
мать колпачок.
Желтый (3*)
Резервный (или вспомога-
тельное устройство)
Желтый (2*)
К разъему, на который всегда подается питание, неза-
висимо от положения замка зажигания.
Красный (5*) Резерв-
ный (или вспомогатель-
ное устройство)
Красный (4*)
К разъему, управляемому включением/выключе-
нием замка зажигания (12 В пост. тока)
Черный (заземления)
К металлической детали кузова автомобиля
Соединитель ISO
В некоторых автомобилях соединитель ISO
может быть разделен на два. В этом случае
обязательно подсоедините к обоим соеди-
нителям.
Многодисковый
CD-плейер
(продается отдельно)
Кабель для подключения к шине
IP-BUS
Аппарат
Сабвуфер или нерегулируемый выход
Гнездо антенны
«FRONT OUTPUT» [Выход
на фронтальные громко-
говорители]
П л а в к и й
предохра-
нитель
Вход шины IP-BUS
(синий)
Гнездо для проводного
пульта дистанционного управления
Сине-белый Для подключения питания
(макс. 300 мА, 12 В пост. тока)
Сине-белый (7*)
К разъему реле управления автоматической
антенной (макс. 300 мА, 12 В пост. тока)
Сине-белый (6*)
Распределение штырьковых контактов соединителя ISO различается в зависимо-
сти от типа автомобиля. Соедините 6* и 7*, если штырьковый контакт 5 относит-
ся к управлению антенной. В автомобиле другого типа не соединяйте 6* и 7*.
Фронтальный громкоговоритель
(левый)
Фронтальный громкоговоритель
(правый)
Сабвуфер
Сабвуфер
Провода громкоговорителей
Белый:
(+) фронтального левого
Бело-черный:
(-) фронтального левого
Серый:
(+) фронтального правого
Серо-черный:
(-) фронтального правого
Зеленый:
(+) тылового левого или (+) сабвуфера
Зелено-черный:
(-) тылового левого или (-) сабвуфера
Фиолетовый:
(+) тылового правого или (+) сабвуфера
Фиолетово-черный: (-) тылового правого или (-) сабвуфера
Соединительные шнуры со штекерами типа RCA
(в комплект не входят)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Пульт дистанционного управления
Примечание:
Измените начальные настройки данного ус-
тройства (см. инструкцию по использова-
нию). Выход сабвуфера данного устройства
является монофоническим.
Желто/черный
При использовании сотового телефона соедините провод
сотового телефона, который осуществляет отключение звука
аудиосистемы, с данным проводом
Соедините между собой
провода одного цвета
Выполните эти соединения в случае использования
отдельно приобретенного усилителя.
