Установка

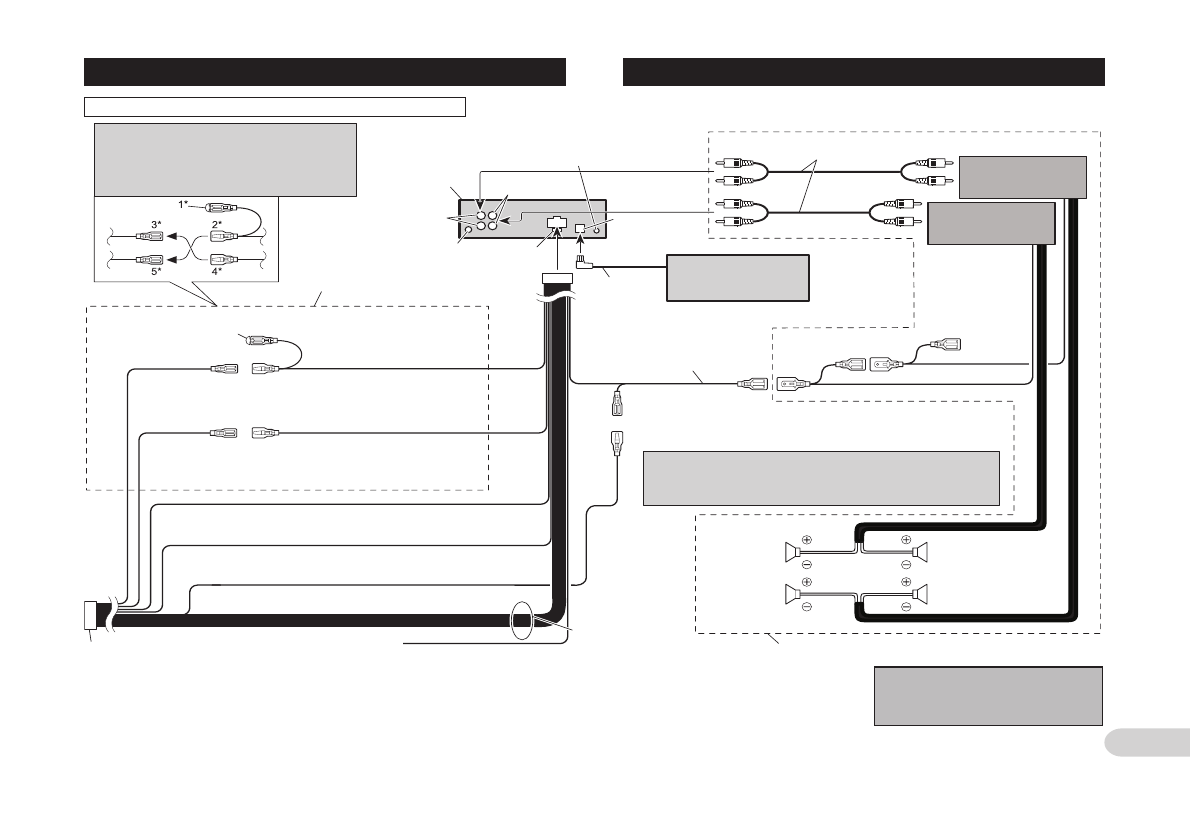

Проводка этого устройства окрашена в соответствии с новым стандартом.

Примечание:

В зависимости от типа автомобиля, функции 3* и
5* могут различаться. В этом случае подключите
2* к 5*, а 4* к 3*.

Проигрыватель Малти КД
(продается отдельно)

Кабель IP-BUS

Это устройство

Гнездо антенны

Предохра-
нитель

Подключите контакты одного
цвета друг к другу.

Колпак (1*)
Если этот разъем не исполь-
зуется, не удаляйте колпак.

Желтый (3*)

Резерв (или До-

полнительно)

Желтый (2*)
К разъему, на который питание подается по-
стоянно, независимо от положения ключа
зажигания.

Красный (5*)
Дополнительно
(или Резерв)

Красный (4*)
К электрическому разъему, управляемому
ключом зажигания (12 В постоянного тока)
включение/выключение.

Черный (земля)
К металлическому кузову автомобиля.

Разъем ISO

Примечание:

В некоторых автомобилях разъем
ISO может быть разделен над-
вое. В этом случае подключите
оба разъема.

Желтый/черный
Если Вы пользуетесь сотовым телефоном, под-
ключите его к контакту Audio Mute (приглушение
звука) на сотовом телефоне. Если Вы не исполь-
зуете сотовый телефон, не подключайте контакт
Audio Mute.

Соединительные кабели с контактными
штекерами RCA (продаются отдельно).

Усилитель мощности
(продается отдельно)

Усилитель мощности
(продается отдельно)

Вход
IP-BUS (синий)

Синий/белый
К разъему управления автономной
антенны. (Максимум 300 мА 12 В
постоянного тока.)

Дистанционное управление системой

Синий/белый (7*)
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного тока.)

Синий/белый (6*)

Расположение контактов разъема ISO различается в зависимости от
типа автомобиля. Соедините 6* и 7*, если Контакт 5 служит для уп-
равления антенной. В автомобиле другого типа никогда не соединяй-
те 6* и 7*.

Фронтальный
громкогово-
ритель

Фронтальный
громкоговоритель

Левый

Правый

Тыловой гром-
коговоритель

Тыловой гром-
коговоритель

Контакты
громкоговорителей
Белый: Фронтальный левый

ª

Белый/черный: Фронтальный левый

·

Серый: Фронтальный правый

ª

Серый/черный: Фронтальный правый

·

Зеленый: Тыловой левый

ª

Зеленый/Черный: Тыловой левый

·

Фиолетовый: Тыловой правый

ª

Фиолетовый/черный: Тыловой правый

·

Используйте эту схему для подключения, если Вы имеете
дополнительный усилитель (продается отдельно).

Выход сабвуфера
или выход без за-
тухания сигнала

Терминал TEL
См. руководство по использованию громкой
связи (приобретается отдельно)

Примечание

Измените первоначальные настройки аппа-
рата (см. руководство по эксплуатации).
Выход сабвуфера данного аппарата – моно-
фонический.

Оранжево-белый
К терминалу включения освещения.
