6
n

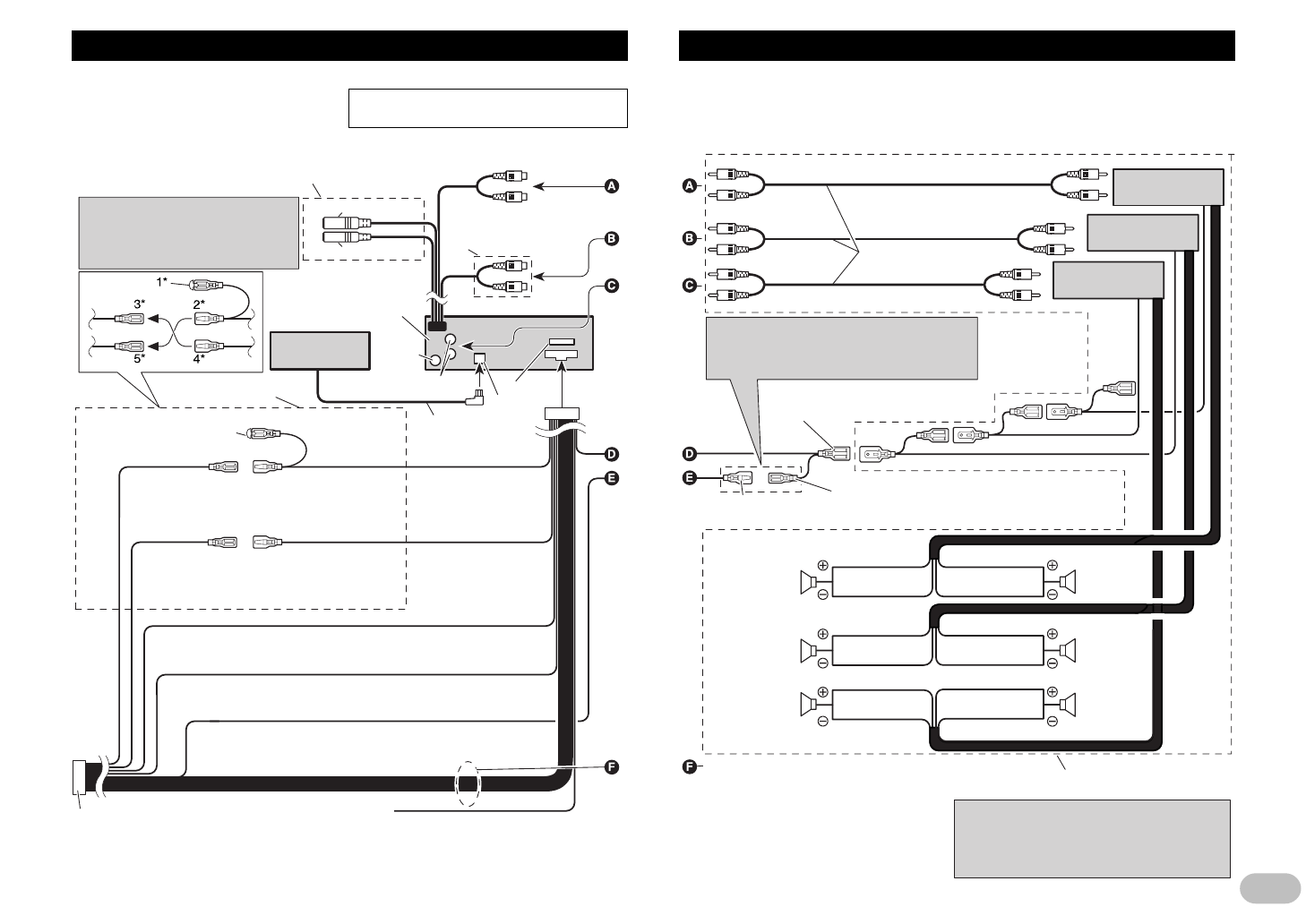

Основные подключения
Ïîäêëþ÷åíèå óñòðîéñòâ
Проводка этого устройства окрашена
в соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Проигрыватель
Малти КД (прода-
ется отдельно)
Гнездо
антенны
Кабель
IP-BUS
Подключите контакты одного
цвета друг к другу.
Колпак (1*)
Если этот разъем не исполь-
зуется, не удаляйте колпак.
Выход сабвуфера или
выход без затухания
Желтый (3*)
Резерв (или
Дополни-
тельно)
Желтый (2*)
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, уп-
равляемому ключом зажигания
(12 В постоянного напряжения)
включение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO
может быть разделен на два. В этом
случае подключите оба разъема.
Контакты громкоговорителей
Белый:
Фронтальный левый
+
Белый/черный:
Фронтальный левый
-
Серый:
Фронтальный правый
+
Серый/черный:
Фронтальный правый
-
Зеленый:
Тыловой левый
+
или Сабвуфер
+
Зеленый/Черный:
Тыловой левый
-
или Сабвуфер
-
Фиолетовый:
Тыловой правый
+
или Сабвуфер
+
Фиолетовый/черный: Тыловой правый
-
или Сабвуфер
-
Это устройство
Вход
IP-BUS
(синий)
Синий/белый
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного напряжения.)
Дистанционное управление системой
Расположение контактов разъема ISO различает-
ся в зависимости от типа автомобиля. Соедините
6* и 7*, если Контакт 5 служит для управления ан-
тенной. В автомобиле другого типа никогда не
соединяйте 6* и 7*.
Синий/белый (6*)
Синий/белый (7*)
К разъему управления автономной антенной.
(Максимум 300 мА, 12 В постоянного ток.)
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите
его к контакту Audio Mute (приглушение звука) на сото-
вом телефоне. Если Вы не используете сотовый теле-
фон, не подключайте контакт Audio Mute.
Предохра-
нитель
Тыловой
громкого-
воритель
Тыловой
громкого-
воритель
Соединительные кабели с
контактными гнездами RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Делайте эти соединения при использовании
другого усилителя (продается отдельно).
Примечание:
Если к этому устройству вместо тылового громкого-
ворителя подключен сабвуфер, измените режим ты-
лового выхода в меню Начальных Настроек. (Обрати-
тесь к Инструкции по Эксплуатации.) Выход сабвуфе-
ра на этом устройстве является монофоническим.
Левый
Правый
Оранжевый/белый
К разъему переключения зажигания.
1*
3*
5*
2*
4*
Эти разъемы предназначены только для DEH-P7300R.
Обратитесь к руководству для Устройства громкого-
ворящей связи (продается отдельно).
16 см
Передний выход
Разъем TEL
Это контактное гнездо
RCA имеется только в
DEH-P7300R.
Задний выход
16 см
16 см
Разъем MIC
16 см
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Сабвуфер
Сабвуфер
Фронталь-
ный громко-
говоритель
Фронталь-
ный громко-
говоритель
