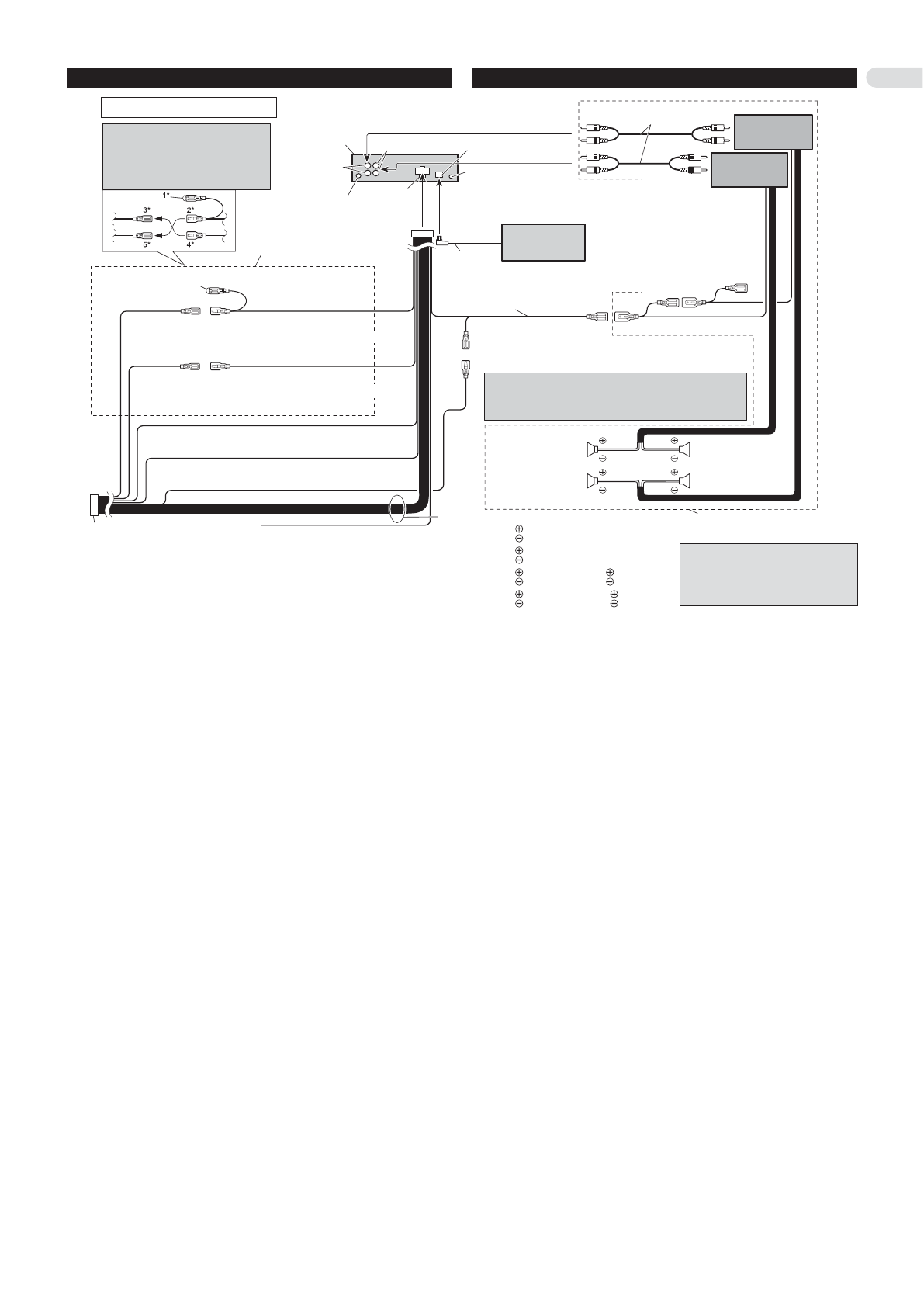

Подключение аппарата
Аппарат соответствует новым цветам проводов.
Примечание
В зависимости от типа автомобиля функции
проводов 3* и 5* могут быть разными.
В таком случае обязательно соединяйте
2* с 5* и 4* с 3*.
Соедините провода одинако6
вого цвета друг с другом.
Данный аппарат
Предохранитель
Разъем для антенны
Передний выход
Выход на сабвуфер
или выход с сигна6
лом без затухания
Крышка (1*)
Когда разъем не используется,
не снимайте крышку.
Желтый (3*)
Резервный
(или аксессуары)
Красный (5*)
Аксессуары
(или резервный)
Желтый (2*)
К клемме, которая всегда находится под напряжением
независимо от положения замка зажигания.
Красный (4*)
К клемме, управляемой ВКЛЮЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ
замка зажигания (12 В пост. тока)
Оранжево6белый
К клемме выключателя освещения
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Разъем стандарта ISO
Примечание
В некоторых автомобилях разъем стандарта
ISO может быть разделен на два. В таком слу6
чае подключайте к обоим разъемам.
Желто6черный
Если пользуетесь сотовым телефоном, то подключите
его при помощи провода функции «Audio Mute» [Отк6
лючение звука аудиосистемы] на сотовом телефоне.
Если не пользуетесь, оставьте провод «Audio Mute»
свободным от соединений.
Провода акустических систем
Белый:
фронтальной левой АС
Бело6черный:
фронтальной левой АС
Серый:
фронтальной правой АС
Серо6черный:
фронтальной правой АС
Зеленый:
тыловой левой АС или
сабвуфера
Черно6зеленый:
тыловой левой АС или
сабвуфера
Фиолетовый:
тыловой правой АС или
сабвуфера
Черно6фиолетовый:
тыловой правой АС или
сабвуфера
Примечание
Измените исходную настройку устройства (смот6
рите Инструкция по эксплуатации). Выход кана6
ла сабвуфера на данном аппарате является
монофоническим.
Выполните эти соединения в случае использования допол6
нительного усилителя.
Сабвуфер
Сабвуфер
Левый канал
Правый канал
Фронтальная АС
Фронтальная АС
Распределение штыревых контактов разъема ISO будет разным в зависи6
мости от типа автомобиля. Соединяйте 6* и 7*, когда штыревой контакт
5 относится к управлению антенной. В автомобиле иного типа никогда не
соединяйте 6* и 7*.
Сине6белый (7*)
К разъему релейного управления автоматической антенной
(макс. 300 мА, 12 В пост. тока).
Сине6белый
К разъему управления системой на усилителе
мощности (макс. 300 мА, 12 В пост. тока).
Сине6белый (6*)
Вход шины IP6BUS (синий)
Соединительные кабели с штекерами RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Кабель
шины IP6BUS
Дистанционное управления системой
Многодисковый
CD6плейер
(продается отдельно)
Разъем для кабельного дис6
танционного управления
Пожалуйста, смотрите
инструкцию к устройству кабельного дистан6
ционного управлению (продается отдельно).
