Установка
Установка
9
Серо-черный
0
Зеленый
!
Зелено-черный
Фиолетовый
§
Фиолетово-черный
$
Черный (заземление на шасси)
Подсоедините к чистой неокрашенной металличес-
кой детали.
%
Желтый
Подсоедините к клемме, на которую постоянно по-
дается питание (12 В).
&
Красный
Подсоедините к клемме, контролируемой выключа-
телем зажигания (12 В постоянного тока).
/
Сине-белый
Подсоедините к клемме управления усилителя мощнос-
ти или к клемме релейного управления автомобильной
антенной (макс. 300 мА, 12 В постоянного тока).
(
Оранжево-белый
Подсоедините к клемме выключателя освещения.
)
Сабвуфер (4 Ом)
=
При использовании сабвуфера мощностью 70 Вт (2
Ом) подсоедините его к фиолетовому и фиолетово-
черному выводам этого устройства. Не выполняйте
каких-либо соединений с зеленым и зелено-черным
выводами.
a
Не используется.
b
Сабвуфер (4 Ом) x 2
Примечания
При использовании двух акустических систем не
выполняйте каких-либо соединений с выводами для
акустических систем, к которым не подсоединены
акустические системы.
Измените первоначальные настройки устройства. См.
пункт «
S/W control
(
настройка выхода тылового кана-
ла и сабвуфера
)» на с. 11.
Выход сабвуфера данного аппарата монофонический.

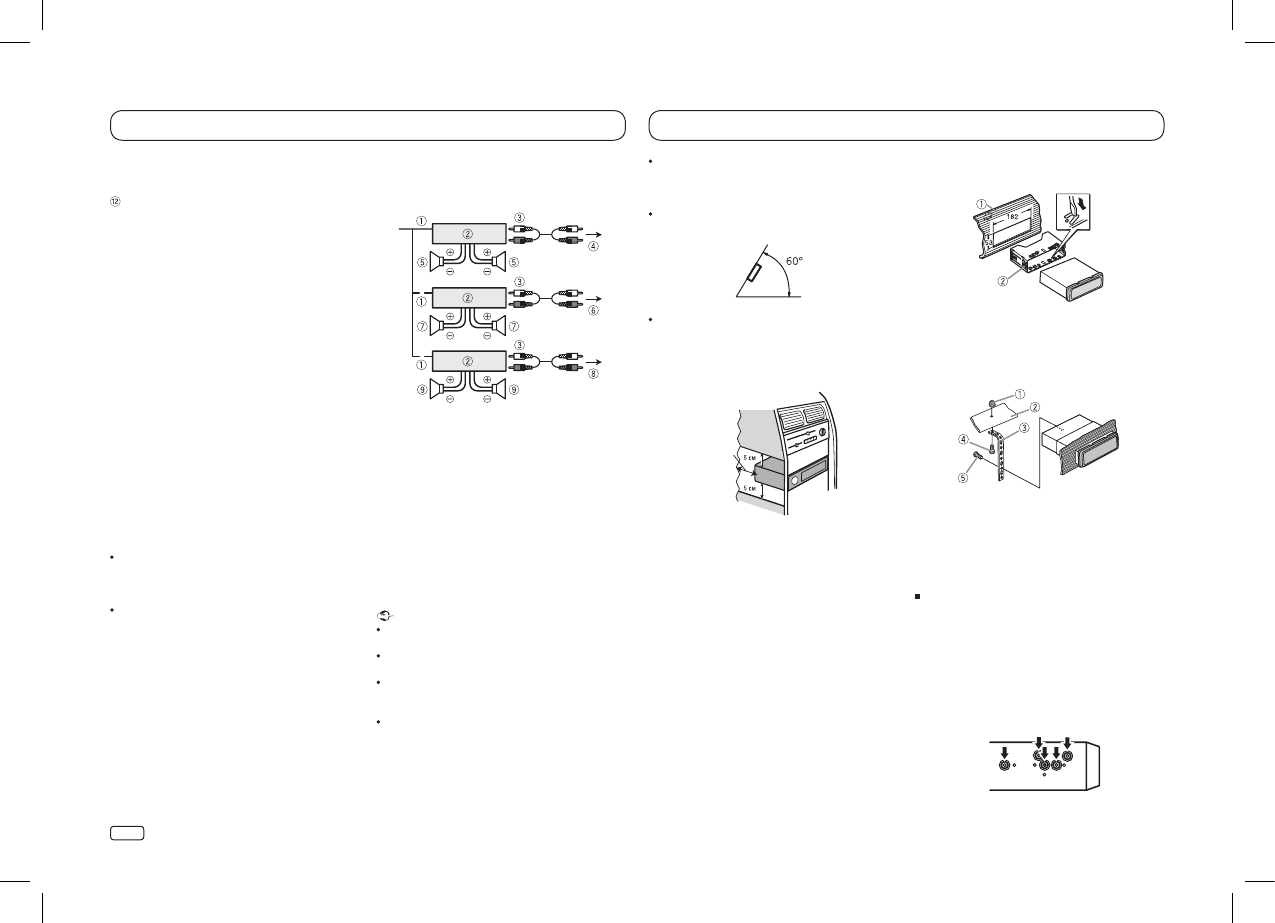

Усилитель мощности (приобретается отдельно)
Выполните эти соединения, если вы используете допол-
нительный усилитель.
1
Дистанционное управление системой
Подсоедините к сине-белому проводу.
2
Усилитель мощности (приобретается отдельно)
3
Соедините кабелями с разъемами RCA (приобрета-
ются отдельно)
4
К выходу на тыловые АС
5
Тыловые АС
6
К выходу на фронтальные АС
7
Фронтальные АС
8
К выходу на сабвуфер
9
Сабвуфер
Установка
Внимание
Перед окончательной установкой устройства проверь-
те все соединения и системы.
Не используйте не рекомендованные детали, так как
они могут стать причиной неисправности.
Если монтаж требует сверления отверстий или вне-
сения других изменений в автомобиль, обратитесь в
сервисную организацию.
Не устанавливайте данное устройство в следующих
местах:
- если оно может препятствовать управлению автомо-
билем;
- если оно может нанести травму пассажиру при экс-
тренном торможении.
В случае перегрева устройства полупроводниковый
лазер может быть поврежден, поэтому устанавливай-
те устройство вдали от мест с высокой температурой,
таких как выходное отверстие обогревателя.
У
стройство функционирует наилучшим образом, если
оно установлено под углом менее 60°.
Для обеспечения эффективного рассеяния тепла при
установке устройства обеспечьте достаточное про-
странство за задней панелью и скрутите свободные
концы проводов так, чтобы они не блокировали вен-
тиляционные отверстия.
Фронтальное/тыловое крепление DIN
Для данного устройства возможна как фронтальная, так
и тыловая установка.
Для установки используйте детали, имеющие в продаже.
Фронтальное крепление DIN
1 Вставьте держатель в приборную панель.
Для установки в неглубокую переднюю панель исполь-
зуйте входящий в комплект держатель. Если места
достаточно, используйте держатель, имеющийся в ав-
томобиле.
2 Закрепите держатель, согнув металлические зубцы
на 90° при помощи отвертки.
1
Приборная панель
2
Держатель
3 Установите устройство, как показано на рисунке.
1
Гайка
2
Противопожарная перегородка или металлическая
опора
3
Металлическая планка
4
Винт
5
Винт (M4 x 8)
Убедитесь, что устройство прочно закреплено на мес-
те. Непрочная установка может привести к прерыванию
звука или другим отказам.
Тыловое крепление DIN
1 Выберите подходящую позицию, в которой отверстия
на кронштейне и на боковых сторонах этого устройства
совпадают.
Оставьте
достаточное
пространство
