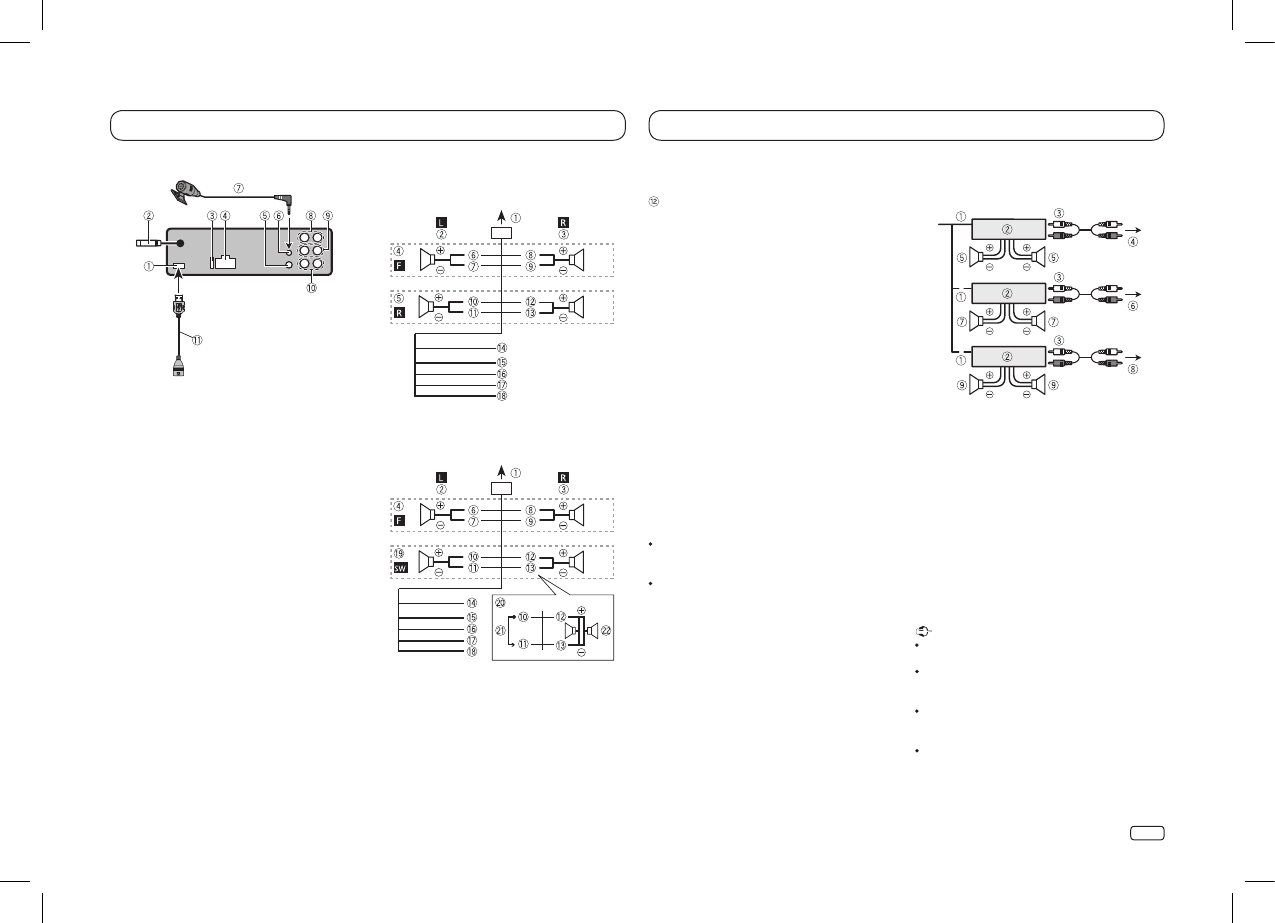

Установка
Установка
Этот приемник
1
Порт USB
2
Антенный вход
15 см
3
Предохранитель (10 А)
4
Разъем провода питания
5
Вход дистанционного проводного управления
Сюда можно подключить проводной адаптер дис-
танционного управления (продается отдельно)
6
Микрофонный вход (только в DEH-6450BT)
7
Микрофон (только в DEH-6450BT)
4 м
8
Выходы тыловых каналов
9
Выходы фронтальных каналов
0
Выход на сабвуфер
!
Кабель USB
1,5 м
Провод питания
Производите эти подключения в том случае, если к
проводам тыловых выходов не подключается сабвуфер.
Производите эти подключения в том случае, если сабву-
фер используется без дополнительного усилителя.
1
К разъему питания
2
Левый канал
3
Правый канал
4
Фронтальная акустическая система
5
Тыловая акустическая система
6
Белый провод
7
Бело-синий провод
8
Серый провод
9
Черно-серый провод
0
Зеленый провод
!
Черно-зеленый провод
Фиолетовый провод
§
Черно-фиолетовый провод
$
Черный провод (заземление на корпус)
Подключите его в чистом, очищенном от краски месте.
%
Желтый провод
Подключайте его к клемме с постоянно присутству-
ющим напряжением 12 вольт
&
Красный провод
Подключайте его к клемме, коммутируемой ключом
зажигания (12 В постоянного тока)
/
Бело-синий провод
Подключайте его к клемме управления усилителем
мощности или автомобильной антенной (12 В посто-
янного тока, макс. 300 мА)
(
Бело-оранжевый провод
Подключайте его к клемме включения освещения.
)
Сабвуфер (4 Ом)
=
При использовании сабвуфера мощностью 70 Вт
(сопротивление 2 Ом), обязательно подключайте
его к фиолетовому и черно-фиолетовым проводам
приемника. Не подключайте что-либо к зеленому и
черно-зеленому проводам.
a
Не используется.
b
Сабвуфер (2 шт. с сопротивлением 4 Ом)
Примечания.
При использовании двух акустических систем не под-
ключайте что-либо к неиспользованным проводам
(не подключенным к акустическим системам).
Измените начальные настройки приемника. См. на с.
14 раздел «
S/W control
(
настройка выходов на тыло-
вые каналы и сабвуфер
)».
Выход на сабвуфер в этом приемнике является моно-
фоническим.
Усилитель мощности (продается отдельно)
Эти подключения производятся при использовании до-
полнительного усилителя.
1
Дистанционное управление системой
Подключайте к бело-синему проводу.
2
Усилитель мощности (продается отдельно)
3
Подключается с помощью кабелей RCA (продаются
отдельно)
4
К выходу тыловых каналов
5
Тыловая акустическая система
6
К выходу фронтальных каналов
7
Фронтальная акустическая система
8
К выходу на сабвуфер
9
Сабвуфер
Монтаж
Важные замечания.
Перед окончательным монтажом проверьте все соеди-
нения и системы.
Не используйте не рекомендованные детали, пос-
кольку они могут привести к неправильной работе
приемника.
Если монтаж приемника требует сверления отверстий
или другого вида изменения конструкции автомоби-
ля, проконсультируйтесь у продавца.
Не устанавливайте приемник в следующих местах:
- где он может мешать управлению автомобилем;
- где он может травмировать пассажиров в случае
резкого торможения.
