4

Установка системы

Подсоединение аппарата

Примечание:

Данный аппарат предназначен для транспортных средств с питанием от аккумуляторной ба-
тареи напряжением 12 В, и с минусом на массе. Перед установкой его в жилые прицепы,
грузовики или автобусы, проверьте напряжение аккумуляторной батареи.
Во избежание коротких замыканий, перед началом установки отсоедините от аккумулятора
(-) провод массы.
Уточните по соответствующим инструкциям особенности подключения  дополнительного
усилителя мощности и других устройств, затем, соблюдая все указанные правила, выполни-
те соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов
обмотайте их изоляционной лентой в тех местах, где они  пролегают близко к металличес-
ким деталям.
Проложите и зафиксируйте всю проводку таким образом, чтобы она не могла соприкасать-
ся с какими-либо подвижными частями, такими как рычаг  переключателя передач, стояноч-
ного тормоза и механизм перемещения сидений. Не прокладывайте провода в местах с по-
вышенной температурой, таких как  выходные отверстия отопителя. При оплавлении или
перетирании изоляции возникает опасность короткого замыкания проводов на массу (кор-
пус) транспортного средства.
Не пропускайте желтый провод, подводящий питание, в моторный отсек через отверстие
для соединения с аккумулятором. Это может привести к повреждению изоляции провода и
короткому замыканию с опасными последствиями.
Не укорачивайте провода. В этом случае цепи защиты могут функционировать неправильно.
Никогда не подключайте питание к другому оборудованию, надрезая изоляцию на подводя-
щем проводе и подсоединяя к нему провод, подающий питание на плеер. В этом случае мо-
жет оказаться превышенной допустимая для данного провода нагрузка, что приведет к его
перегреву.
При замене применяйте только предохранители того номинала, который указан на держате-
ле предохранителя.
Так как в данном устройстве применена уникальная схема BPTL, никогда не соединяйте про-
вода громкоговорителей с массой, и для соединения отрицательных (-)  полюсов левого и
правого громкоговорителей не допускается использование общего  провода.
Громкоговорители, подсоединяемые к данному аппарату,  должны быть повышенной мощ-
ности - сопротивлением от 4 до 8 Ом. Подсоединение громкоговорителей с мощностью
и/или сопротивлением с номиналами, отличающимися от указанных выше, может привести
к воспламенению, образованию дыма или повреждению громкоговорителей.

При включении данного аппарата, на синий/белый провод подается управляющее напряже-
ние. Соедините его с дистанционным управлением внешнего усилителя мощности или к
клемме управления приводом выдвижной автомобильной автоматической антенны (на ука-
занном проводе максимальный ток не превышает 300 мА, а напряжение 12 В). Если автомо-
биль оснащен антенной, размещенной на стекле, соедините с этим проводом вывод пита-
ния усилителя антенны.
При применении дополнительного усилителя мощности ни в коем случае не подключайте
синий/белый провод к клемме входа питания усилителя. Также не подключайте синий/белый
провод  к клемме питания автоматической антенны. Такое подключение может привести к
чрезмерному потреблению тока и нарушению работы данного аппарата.
Во избежание короткого замыкания, обмотайте неиспользуемые провода изоляционной лен-
той. Особенно надежно изолируйте неиспользуемые провода громкоговорителей. Если про-
вода не изолированы, существует вероятность их короткого замыкания.
Если плеер устанавливается в транспортное средство, в замке зажигания которого нет по-
ложения «ACC» [Принадлежности], то красный провод аппарата подключается к контакту
замка зажигания, соответствующему положению ON/OFF [Включено/Выключено]. В против-
ном случае аккумулятор может разрядиться, если Вы оставите транспортное средство на не-
сколько часов.

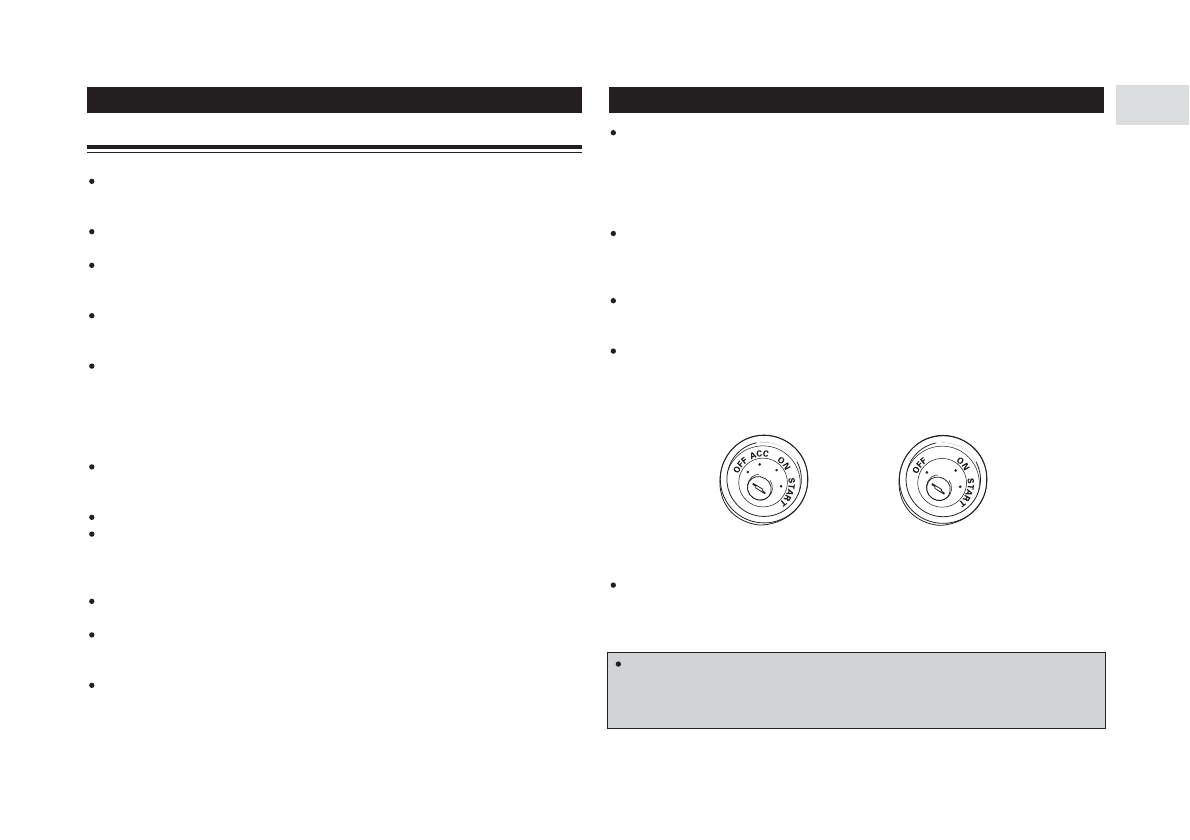

Замок зажигания имеет

положение «ACC»

Положение «ACC» у замка

зажигания отсутствует

Черный провод соединяется с массой. Пожалуйста, соединяйте его с массой отдельно от
других мощных потребителей электроэнергии, таких как усилитель мощности.
Если соединить все провода подключения к массе вместе на одну клемму, при нарушении
контакта возникает опасность повредить устройства и возможно воспламенение.

Провода данного аппарата и других устройств могут быть разного цвета, даже если они
выполняют одну и ту же функцию. При подключении данного аппарата к другим устройст-
вам, сверяйтесь с прилагаемыми к аппаратуре инструкциями и соединяйте провода, име-
ющие одно и то же назначение.
