Рус

ск

управление антенной. Если
используется автомобиль другого
типа, никогда не подключайте

Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя (макс. 300 мА, 12 В пост.
тока).
Синий/белый
Выполняйте подключение к
терминалу релейного управления
автоматической антенны (макс.
300 мА, 12 В пост. тока).
Провода динамика
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: Задний левый

или

сабвуфер
Зеленый/черный: Задний левый

или сабвуфер
Фиолетовый: Задний правый

или

сабвуфер
Фиолетовый/черный: Задний правый

или сабвуфер

Разъем ISO
В некоторый автомобилях разъем ISO
может быть разделен на два. В этом
случае выполняйте подключение к
обоим разъемам.

ПРИМЕЧАНИЯ
•

Измените исходное меню данного
устройства. См. [SP-P/O MODE] (стр. 5).
Выход сабвуфера данного устройства
является монофоническим.

•

При использовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте ничего к
зеленому или зеленому/черному
проводам.

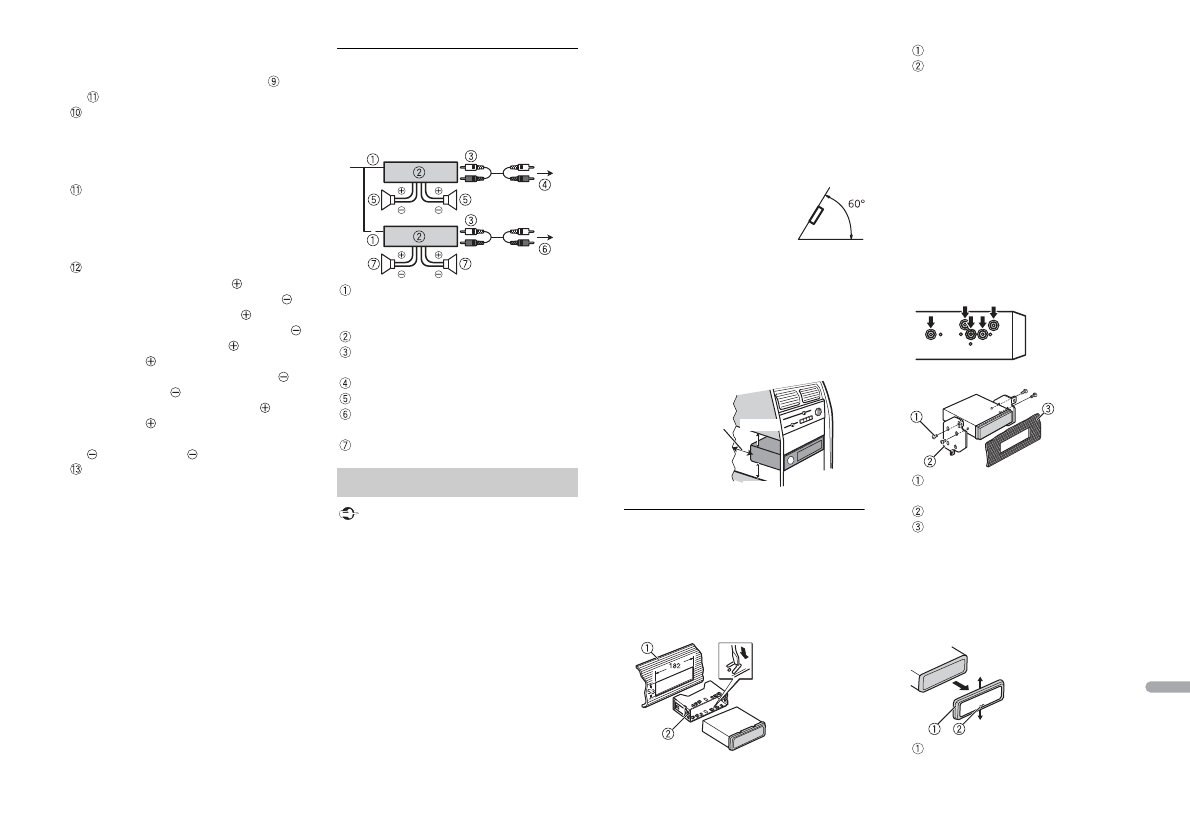

Усилитель (приобретается
отдельно)

Выполните данные подключения при
использовании дополнительного
усилителя.

Пульт ДУ системой
Выполните подключение к синему/
белому кабелю.

Усилитель (приобретается отдельно)
Выполните подключение с помощью

RCA (приобретается отдельно)

К переднему выходу
Передний динамик

К заднему выходу или выходу

сабвуфера

Задний динамик или сабвуфер

Важно

•

Перед установкой проверьте все
подключения и системы.

•

Не используйте неоригинальные
запчасти, так как это может привести к
неисправностям.

•

Обратитесь к дилеру, если для
установки требуются дополнительные
отверстия или модификации в
автомобиле.

•

Не устанавливайте данное устройство
в следующих случаях:
– если оно может нарушить работу

автомобиля.

Установка

– если оно может причинить травму

пассажиру в случае резкой
остановки.

•

Полупроводниковый лазер будет
поврежден в случае перегрева.
Выполняйте установку данного
устройства вдали от мест с
повышенной температурой, например
печки.

•

Оптимальная
производительность
достигается при
установке устройства под
углом менее 60°.

•

Чтобы обеспечить необходимое
распределение тепла при
использовании устройства, при
установке оставьте свободное место за
задней панелью и скрутите кабели,
чтобы они не блокировали
вентиляционные отверстия.

Установка крепления DIN

Установите на приборную панель
входящую в комплект установочную
шахту.

Закрепите установочную шахту,
отогнув с помощью отвертки
металлические лапки (90°).

Приборная панель
Установочная шахта

•

Убедитесь, что устройство
установлено прочно. Непрочная
установка может привести к
возникновению пропусков при
воспроизведении и других
неисправностей.

Если входящая в комплект
установочная шахта не
используется

Определите положение, при
котором совпадают отверстия в
кронштейне с отверстиями сбоку
устройства.

Затяните по бокам два винта.

Саморез (5 мм × 9 мм, не
прилагается к устройству)
Крепежный кронштейн
Приборная панель или консоль

Извлечение устройства
(установленного с помощью
прилагаемой установочной
шахты)

Снимите окантовку.

Окантовка

Оставьте

достаточно

места

5 см
