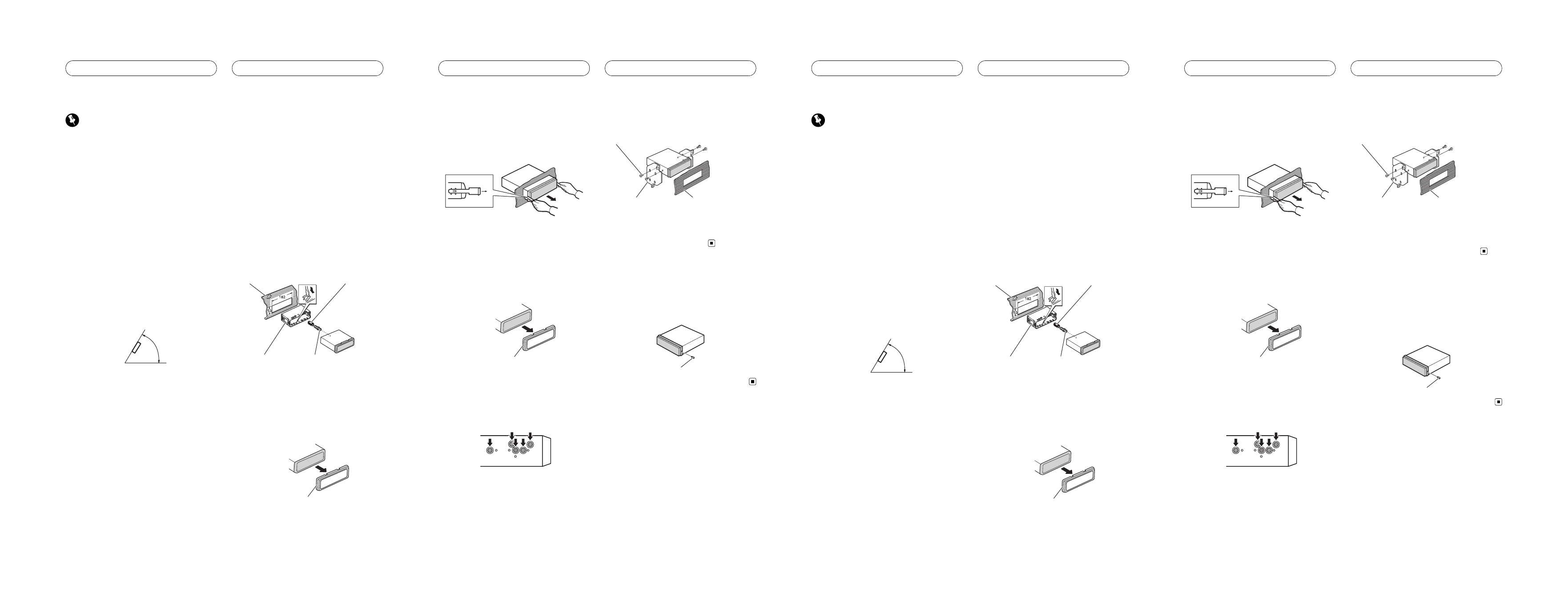

Belangrijk

!

Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.

!

Gebruik geen onderdelen van andere fabrikan-
ten. Onderdelen van andere fabrikanten kun-
nen storingen veroorzaken.

!

Neem contact op met uw dealer als er voor de
installatie gaten moeten worden geboord of
als er andere aanpassingen aan het voertuig
nodig zijn.

!

Installeer dit toestel niet op een plaats waar:

—

het de besturing van het voertuig kan be-
lemmeren.

—

het de inzittenden kan verwonden bij een
noodstop.

!

De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet in de
buurt van plaatsen die warm worden zoals de
afvoer van een kachel.

!

U bent verzekerd van een optimale prestatie
als het toestel wordt geplaatst onder een hoek
van minder dan 60°.

60°

DIN-bevestiging voor/achter

Dit toestel kan zowel langs voren als achteren
worden geïnstalleerd. Vóór gebeurt dat via een
gewone DIN-montage van voren; achter maakt
u gebruik van een DIN-achtermontage en van
schroefdraad voorziene gaten aan de zijden
van het toestelchassis. Raadpleeg voor meer
informatie de volgende installatiemethoden.

DIN-voormontage

Installatie met de rubberen ring

1

Schuif de montagebehuizing in het

dashboard.

Als u het toestel in een ondiepe ruimte mon-
teert, gebruik dan een meegeleverde montage-
behuizing. Als er genoeg ruimte achter het
toestel is, gebruik dan een van fabriekswege
geleverde montagebehuizing.

2

Zet de montagebehuizing vast door

met behulp van een schroevendraaier de
metalen lipjes (90°) op hun plaats te bui-
gen.

3

Installeer het toestel.

Dashboard

Rubberen ring

Montagebehuizing

Schroef

Het toestel verwijderen

1

Trek de boven- en onderkant van de

sierlijst naar buiten om deze te verwijde-
ren. (Als u de sierlijst weer bevestigt,
houdt u de kant met de groef naar onderen
en bevestig u hem.)

Sierlijst

!

De sierlijst kan eenvoudig worden verwij-
derd als het voorpaneel is losgemaakt.

Installatie

Nl

2

Steek de meegeleverde uittreksleutels

in de beide kanten van het toestel totdat
ze op hun plaats klikken.

3

Trek het toestel uit het dashboard.

DIN-achtermontage

1

Trek de boven- en onderkant van de

sierlijst naar buiten om deze te verwijde-
ren. (Als u de sierlijst weer bevestigt,
houdt u de kant met de groef naar onderen
en bevestig u hem.)

Sierlijst

!

De sierlijst kan eenvoudig worden verwij-
derd als het voorpaneel is losgemaakt.

2

Bepaal de juiste positie, de plaats waar

de gaten op de klem en op de zijde van het
toestel gelijk liggen.

3

Draai aan elke kant twee schroeven

vast.

Schroef

Bevestigingsklem

Dashboard of console

!

Gebruik schroeven met een platte kop (5
mm × 8 mm) of verzonken schroeven (5
mm × 9 mm), afhankelijk van de vorm van
de schroefgaten in de klem.

Het voorpaneel bevestigen

Als het niet de bedoeling is het voorpaneel los
te kunnen maken, kan het met de meegele-
verde schroef vast worden bevestigd.

Schroef

Installatie

Nl

Важно

!

Перед окончательной установкой
проверьте все соединения и системы

.

!

Не используйте детали

,

не разрешенные

производителем к использованию

.

Исполь

-

зование таких деталей может стать причи

-

ной возникновения неисправностей в
устройстве

.

!

Узнайте у дилера компании

,

требует ли ус

-

тановка сверления отверстий или
внесения иных изменений в конструкцию
автомобиля

.

!

Не устанавливайте данное устройство в
местах

,

где оно может

:

—

помешать управлению автомобилем

.

—

травмировать пассажира при внезап

-

ной остановке автомобиля

.

!

Перегрев полупроводникового лазера при

-

ведет к его выходу из строя

.

Разместите

все кабели в удалении от нагревающихся
деталей

,

таких как решетка обогревателя

.

!

Оптимальной является установка устрой

-

ства под углом менее

60°.

60°

Переднее

/

заднее

крепление стандарта

DIN

Установка данного устройства возможна
как спереди

(

с помощью обычного перед

-

него крепления стандарта

DIN),

так и сзади

(

заднее крепление стандарта

DIN

с ис

-

пользованием винтов в резьбовых от

-

верстиях на раме устройства

).

Подробности смотрите в прилагаемых ин

-

струкциях

.

Переднее крепление
стандарта

DIN

Установка с помощью резиновой втулки

1

Вставьте монтажную обойму в

переднюю панель

.

Монтажная обойма применяется в случае
установки в недостаточно глубоком гнезде

.

Заводская монтажная обойма применяется
в случае установки устройства при доста

-

точном пространстве за устройством

.

2

Закрепите обойму

,

подогнув с по

-

мощью отвертки металлические язычки

(90°).

3

Установите устройство

.

Приборная панель

Резиновая втулка

Монтажная обойма

Винт

Демонтаж устройства

1

Выдвиньте верхнюю и нижнюю

часть декоративной рамки наружу

,

чтобы снять ее

. (

При установке рамки

ее сторона с канавкой должна быть
внизу

.)

Декоративная рамка

!

Рамку легче снимать при снятой
передней панели

.

Установка

Ru

2

Вставьте прилагаемые экстракторы

с обеих сторон устройства до щелчка

.

3

Вытяните устройство из приборной

панели автомобиля

.

Заднее крепление стандарта

DIN

1

Выдвиньте верхнюю и нижнюю

часть декоративной рамки наружу

,

чтобы снять ее

. (

При установке рамки

ее сторона с канавкой должна быть
внизу

.)

Декоративная рамка

!

Рамку легче снимать при снятой
передней панели

.

2

Выберите положения

,

при котором

отверстия на кронштейне и боковых
панелях устройства совпадают

.

3

Закрутите по два винта с каждой сто

-

роны

.

Винт

Монтажная рамка

Приборная панель или
консоль

!

Используйте винты либо с круглыми

(5

мм

× 8

мм

),

либо с плоскими головками

(5

мм

× 9

мм

),

в зависимости от формы

отверстий под винты кронштейна

.

Закрепление передней
панели

Если Вы не собираетесь снимать перед

-

нюю панель

,

ее можно закрепить прилагае

-

мым винтом

.

Винт

Установка

Ru
