Подключение устройств
5
Примечание:
• Это устройство предназначено для работы от автомобильного аккумулятора 12 В
с минусом на массе. Перед установкой устройства в автомобиль, грузовик или ав-
тобус, проверьте напряжение аккумулятора.
• Во избежание закорачивания электрической системы, перед началом эксплуата-
ции отсоедините
·
кабель аккумулятора.
• Для получения более подробной информации о подключении усилителя и прочих
устройств ознакомьтесь с инструкциями для этих устройств, затем осуществите
подключения должным образом.
• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки
замотайте проводку изоляционной лентой в тех местах, где она соприкасается с
металлическими деталями.
• Проведите и закрепите всю проводку таким образом, чтобы она не касалась дви-
жущихся деталей, таких, как рычаг переключения передач, ручной тормоз и на-
правляющие кресел. Не прокладывайте проводку в местах, подверженных воз-
действию высокой температуры, например, возле обогревателя. Если изоляция
на проводке расправилась или износилась, существует опасность короткого за-
мыкания на корпус автомобиля.
• Не протягивайте желтый провод через отверстие к двигателю для подключения
к аккумулятору. Это вызовет повреждение изоляции провода и приведет к очень
опасному замыканию.
• Не закорачивайте никакие провода. Если это случится, защитная цепь может не
сработать.
• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Нагрузка провода будет превышена, что
приведет к выделению тепла.
• При замене предохранителя используйте предохранитель такого же типа, что и
указанный на отсеке для предохранителя.
• Так как в этом устройстве используется уникальная цепь BPTL, никогда не прово-
дите проводку громкоговорителей таким образом, чтобы они были непосред-
ственно заземлены, и не объединяйте левый и правый
·
громкоговорителей.
Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, су-
ществует опасность повреждения устройств или возгорания.
• Громкоговорители, подключаемые к этому устройству, должны отличаться высо-
кой мощностью (минимум 45 Вт) и сопротивлением от 4 до 8 Ом. Подключение
громкоговорителей с выходной мощностью и/или сопротивлением, отличным от
указанных, может привести к возгоранию или повреждению громкоговорителей.
• Когда источник сигнала этой системы включен, управляющий сигнал выводится
через синий/белый провод. Подключите к нему пульт дистанционного управления
внешнего усилителя или разъем управления автономной антенной. (Макс. 300 мА
12 В постоянного тока.) Если автомобиль оборудован антенной, установленной на
стекле, подключите этот провод к разъему подачи питания усилителя антенны.
• При использовании дополнительного усилителя с этой системой, не подключайте
синий/белый провод к разъему питания усилителя. Также не подключайте синий/
белый провод к разъему питания автономной антенны. Такое подключение может
привести к чрезмерному потреблению тока и неправильному функционированию.
• Для предотвращения короткого замыкания изолируйте отсоединенные провода
изолирующей лентой. Наиболее тщательно следует изолировать неиспользуемые
контакты громкоговорителей. Если эти контакты не изолированы должным обра-
зом, существует возможность короткого замыкания.

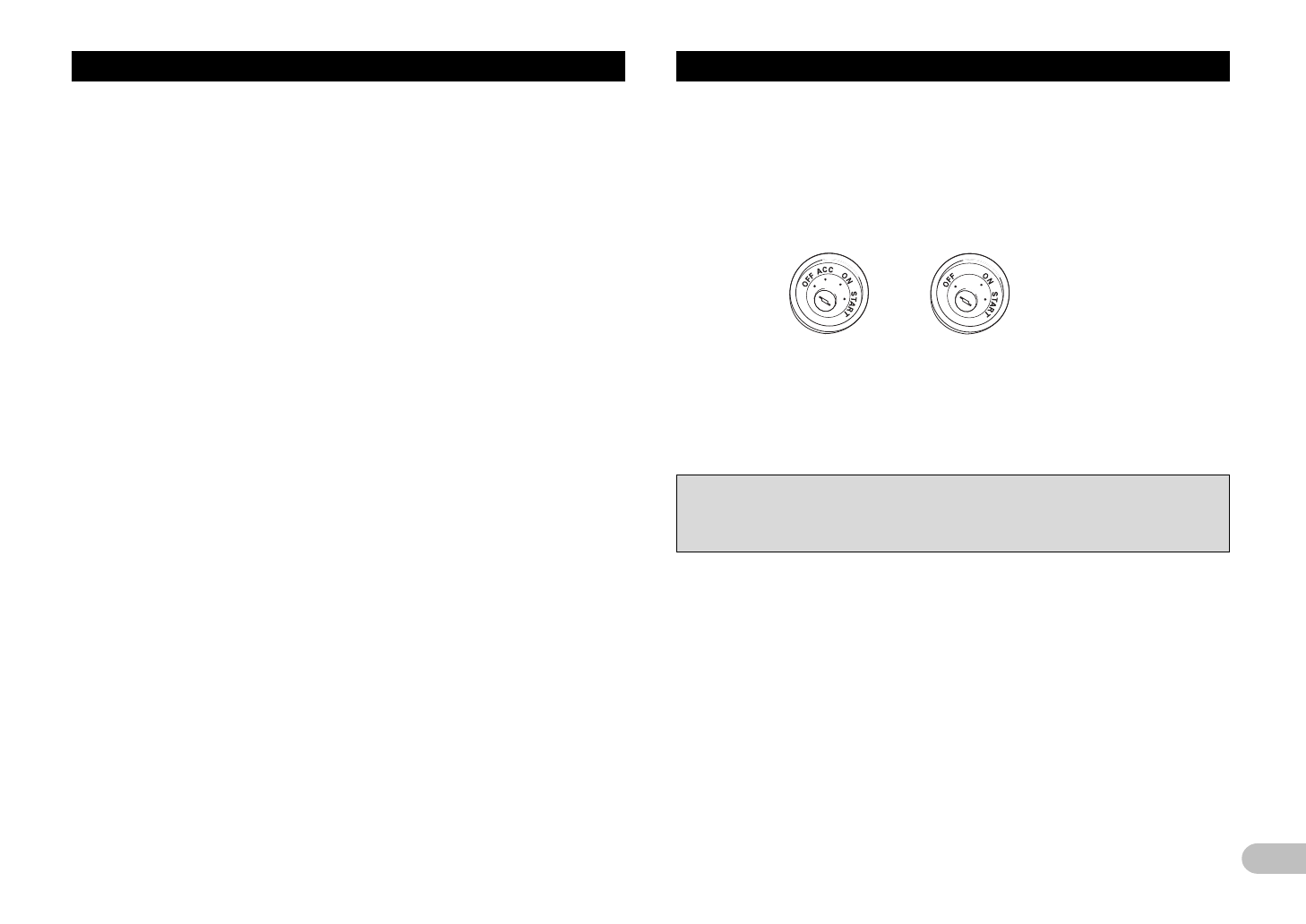

• Если это устройство установлено в автомобиле, не оборудованном положением
АСС (дополнительные устройства) на переключателе зажигания, красный провод
этого устройства должен быть подключен к разъему, спаренному с включением/
выключением зажигания. Если это не сделано, аккумулятор автомобиля может
быть разряжен, если Вы отлучитесь от автомобиля на несколько часов.
Есть положение АСС
Нет положения АСС
• Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно
от устройств, работающих на высоком напряжении, например, усилителей.
Если эти устройства заземлены совместно, существует опасность повреждения
устройств или возгорания.
• Провода этого устройства могут быть окрашены иначе, чем соответствующие про-
вода других устройств, даже если они имеют те же функции. При подключении
этого устройства к другому устройству, ознакомьтесь с инструкциями по эксплуа-
тации для обоих устройств и соедините провода, имеющие одинаковые функции.
