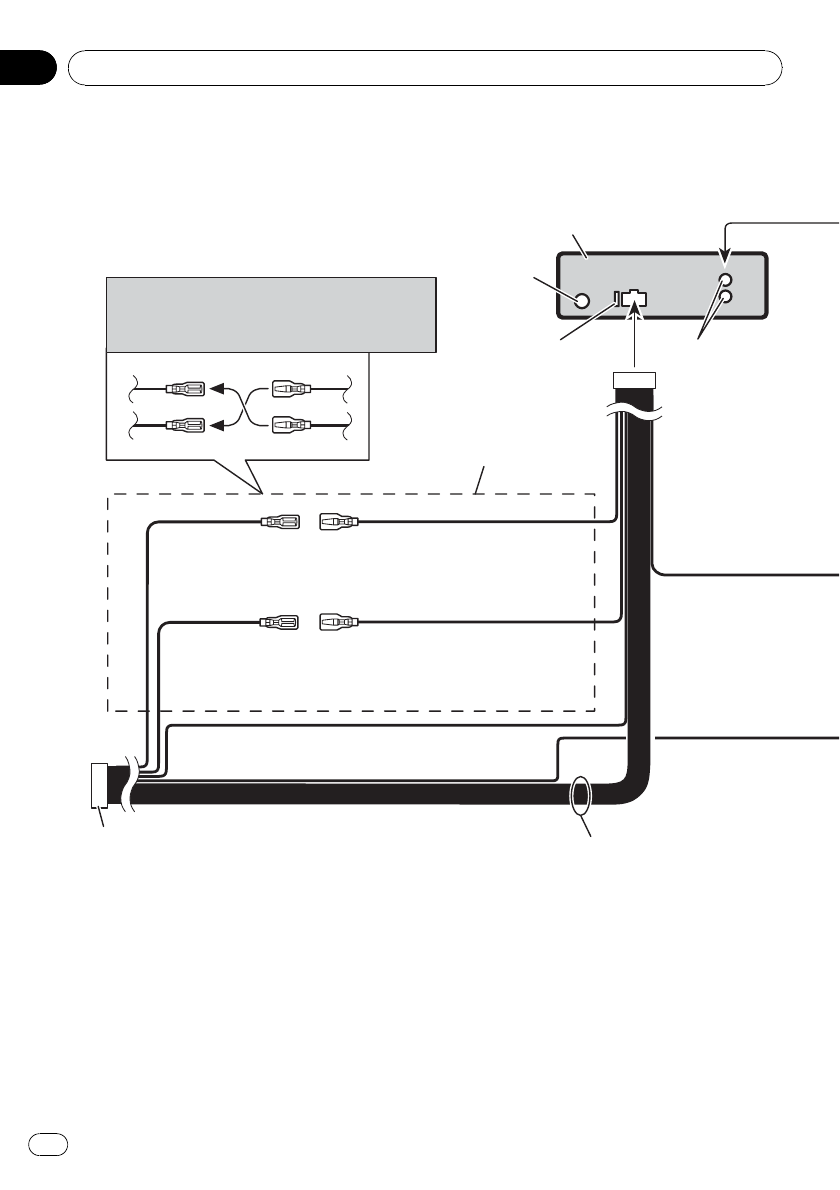

Схема подключения

1*

2*

3*

4*

Гнездо
антенны

Задний выход

Данное устройство

Плавкий
предохранитель (10 A)

Соедините провода
одинакового цвета друг с
другом.

Примечание

В зависимости от типа автомобиля функции 2* и
4* могут быть различными. В этом случае,
убедитесь, что 1* подключили к 4* и 3* к 2*.

Желтый (2*)
Разрывный (или
вспомогательный)

Желтый (1*)
Подключите к клемме
постоянно подающей 12 В.

Красный (4*)
Вспомогательный
(или разрывный)

Красный (3*)
Подключите к клемме, контролируемой
замком зажигания (12 В пост. ток).

Черный (заземление на массу)
Подключите к чистому, неокрашенному
металлическому участку.

ISO разъем

Примечание
В некоторых автомобилях ISO разъем может быть
разделен на два. В этом случае убедитесь, что
подключили оба разъема.

Провода динамиков
Белый: Передний левый

Белый/черный: Передний левый

Серый: Передний правый

Серый/черный: Передний правый

Зеленый: Задний левый

Зеленый/черный: Задний левый

Фиолетовый: Задний правый

Фиолетовый/черный: Задний правый

Соединения

Ru

14
