12

Ru

автоматической антенны автомобиля
(макс. 300 мА, 12 В пост. тока). Если
автомобиль оснащен антенной,
встроенной в лобовое стекло,
подключите ее к терминалу питания
антенного усилителя.

•

Никогда не подключайте синий/белый
провод к терминалу питания внешнего
усилителя. Также никогда не
подключайте его к терминалу питания
автоматической антенны. В противном
случае это может привести к
протеканию батареи или ее
неисправности.

•

Черный кабель заземлен. Кабели
заземления для данного устройства и
другое оборудование (особенно
устройства высокого напряжения,
например усилители) необходимо
подключать отдельно. В противном
случае случайное отключение может
привести к пожару или неисправности.

•

Графический символ

 на изделии

означает постоянный ток.

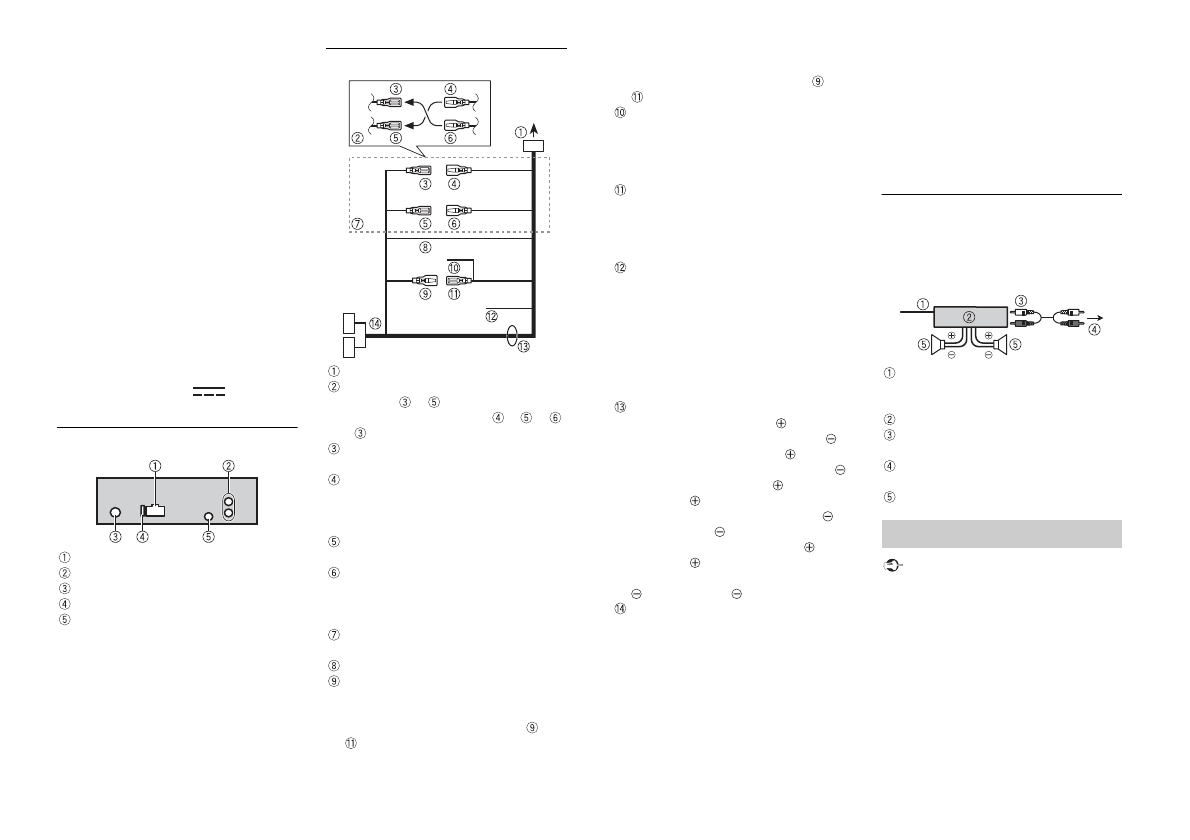

Данное устройство

Вход шнура питания
Задний выход или выход сабвуфера
Вход для антенны
Предохранитель (10 A)

 Вход для проводного пульта ДУ

(недоступно для DEH-1900UBA)
Сюда можно подключить проводной
адаптер ДУ (приобретается
отдельно).

Шнур питания

Во вход шнура питания
В зависимости от типа автомобиля
функции

 и

 могут отличаться. В

этом случае подключите

 к

 и

к

.

Желтый
Резервный (или опция)
Желтый
Выполняйте подключение к
терминалу с постоянным
напряжением 12 В.
Красный
Опция (или резервный)
Красный
Выполняйте подключение к
терминалу, управляемому ключом
зажигания (12 В пост. тока).

 Выполняйте подключение проводов

друг к другу одного цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
будет отличаться в зависимости от
типа автомобиля. Подключите

 и

, если 5 контакт отвечает за

управление антенной. Если
используется автомобиль другого
типа, никогда не подключайте

 и

.

Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя (макс. 300 мА, 12 В пост.
тока).
Синий/белый
Выполняйте подключение к
терминалу релейного управления
автоматической антенны (макс.
300 мА, 12 В пост. тока).

 Желтый/черный (недоступно для

DEH-1900UBA)
При использовании оборудования с
функцией отключения звука
подключите данный провод к
проводу отключения звука
оборудования. В противном случае
не подключайте провод отключения
звука.
Провода динамика
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: Задний левый

 или

сабвуфер
Зеленый/черный: Задний левый

или сабвуфер
Фиолетовый: Задний правый

 или

сабвуфер
Фиолетовый/черный: Задний правый

 или сабвуфер

Разъем ISO
В некоторых автомобилях разъем ISO
может быть разделен на два. В этом
случае выполняйте подключение к
обоим разъемам.

ПРИМЕЧАНИЯ
•

Измените исходное меню данного
устройства. См. [SP-P/O MODE] (стр. 5).

Выход сабвуфера данного устройства
является монофоническим.

•

При использовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте ничего к
зеленому или зеленому/черному
проводам.

Усилитель (приобретается
отдельно)

Выполните данные подключения при
использовании дополнительного
усилителя.

Пульт ДУ системой
Выполните подключение к синему/
белому кабелю.

Усилитель (приобретается отдельно)
Выполните подключение с помощью

RCA (приобретается отдельно)

К заднему выходу или выходу

сабвуфера

Задний динамик или сабвуфер

 Важно

•

Перед установкой проверьте все
подключения и системы.

•

Не используйте неоригинальные
запчасти, так как это может привести к
неисправностям.

•

Обратитесь к дилеру, если для
установки требуются дополнительные
отверстия или модификации в
автомобиле.

•

Не устанавливайте данное устройство
в следующих случаях:

Установка
