Эта система предназначена для авто
мобилей с питанием от аккумуляторной батареи
напряжением 12 В с минусом на массу. Перед ус
тановкой системы в легковой автомобиль, грузо
вик или автобус проверьте напряжение аккумуля
тора.
Во избежание коротких замыканий в
электрической системе, обязательно перед уста
новкой аппаратуры отключите отрицательный по
люс аккумулятора.
При подключении к системе усилителя
мощности и других дополнительных устройств
сначала ознакомьтесь с инструкциями по их ис
пользованию и только потом приступайте к под
ключениям.
Зафиксируйте соединительные прово
да с помощью специальных хомутиков или с по
мощью изоляционной ленты. Для защиты мон
тажных проводов в тех местах, где они соприкаса
ются с металлическими узлами, изолируйте их с
помощью изоляционной ленты.
Прокладывайте соединительные про
вода таким образом, чтобы их не задевали ника
кие движущиеся детали, такие, как рычаг коробки
передач, ручной тормоз и салазки сидений. Не
прокладывайте соединительные провода в таких
местах, где может быть повышенная температура,
например, у места выхода горячего воздуха из
обогревателя. Если изоляция соединительных
проводов расплавится или протрется, то сущест
вует вероятность возникновения короткого замы
кания.
Не пропускайте желтый провод в дви
гательный отсек через отверстие, для его подклю
чения к аккумулятору. При таком соединении мо
жет быть повреждена изоляция провода, что мо
жет привести к очень опасному короткому замы
канию.
Не закорачивайте никакие провода,
поскольку схема защиты может не сработать.
Никогда не подавайте питание на до
полнительное оборудование путем срезания изо
ляции с проводов питания системы и прикручива
ния к ним проводов от оборудования, поскольку
при этом может быть превышена токовая нагру
зочная способность проводов, что может привес
ти к их перегреву.
При замене предохранителе убедитесь
в том, что вместо сгоревшего вы устанавливаете
предохранитель такого же номинала (обозначен
на держателе предохранителя).
Поскольку в системе используется схе
ма защиты от перегрузок, не соединяйте динами
ки непосредственно с корпусом автомобиля и не
объединяйте отрицательные полюсы левого и
правого динамиков.
Динамики, подключаемые к этой сис
теме, должны иметь достаточную мощность (но
минальная мощность не менее 50 Вт) и сопротив
ление от 4 до 8 Ом. Подключение динамиков, не
имеющих соответствующую мощность и сопро
тивление, может привести к тому, что они могут
загореться, перегреваться или вообще испортить
ся.
При включении этой системы на си
ний/белый провод поступает контрольный сиг
нал. Подключайте этот провод к клемме схемы
дистанционного управления внешнего усилителя
мощности или к реле схемы управления антенной
радиоприемника. (максимальный ток 300 мА при
напряжении 12 В постоянного тока). Если у авто
мобиля активная антенна, то подключайте этот
провод к клемме питания усилителя антенны.
При использовании с этой системой
внешнего усилителя мощности обратите внима
ние на то, чтобы синий/белый провод не был под
ключен к клемме питания внешнего усилителя
мощности. Аналогично, не подключайте этот про
вод к клемме питания привода антенны. Подоб
ное подключение может привести к повышенно
му потреблению тока и неправильной работе уст
ройств.
Если эта система установлена в авто
мобиле, который не имеет АСС (дополнительно
го) положения ключа зажигания, то красный про
вод от системы должен быть подключен к клемме,
связанной с операциями ключа зажигания
ON/OFF [Включено/Выключено]. Если этого не
сделать, то аккумулятор автомобиля за ваше от
сутствие в течение нескольких часов может разря
диться.
Черный провод является проводом,
соединяемым с корпусом. Присоединяйте этот
провод к корпусу отдельно от проводов других си
стем, соединяемых с корпусом и потребляющих
большой ток.
Если вы соедините эти провода вмес
те, и они случайно отключатся от корпуса, то мо
жет возникнуть риск повреждения аппаратуры
или возгорания.
Обратите внимание на то, что провода
для данной системы и для других устройств могут
иметь разные цвета, даже если они имеют одну
функцию. Поэтому при подключении этой систе
мы к другому оборудованию ознакомьтесь с инст
рукциями по использованию дополнительного
оборудования и определите провода, имеющие
одинаковые функции и которые необходимо со
единить вместе.

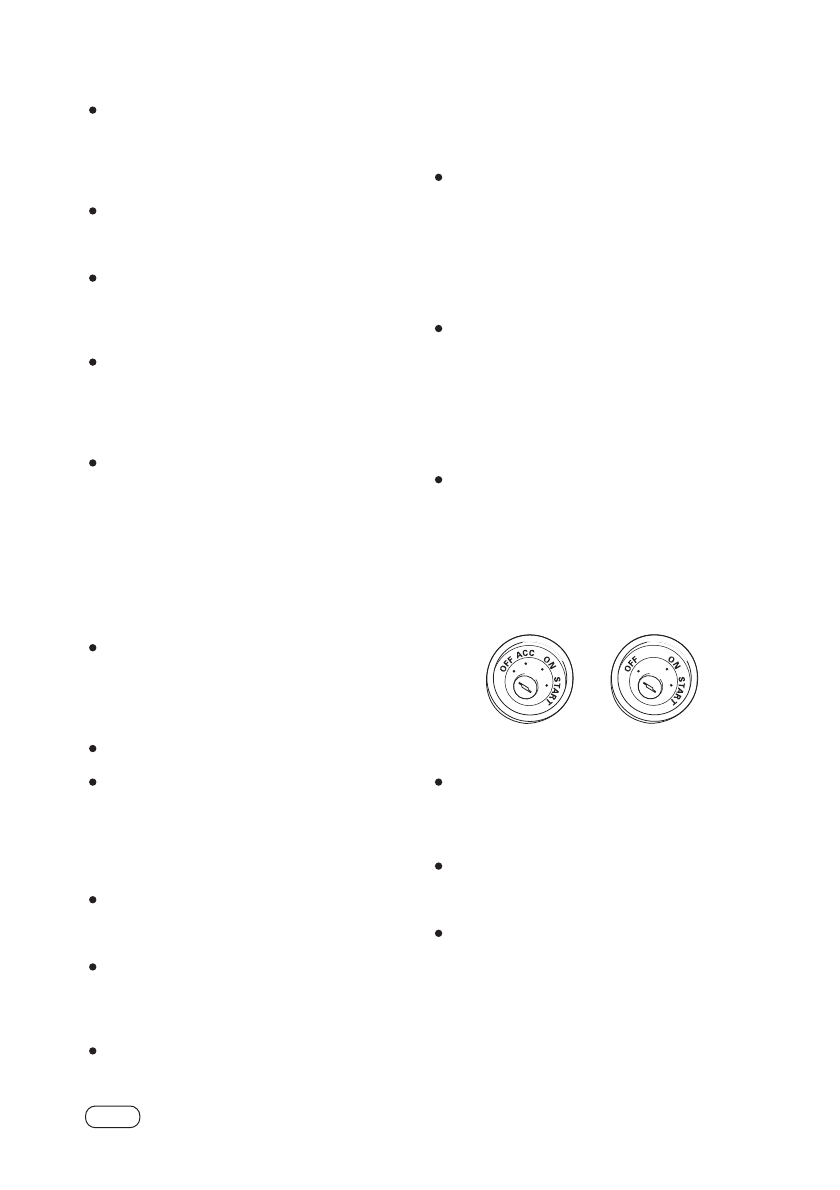

АСС положение
ключа зажигания
АСС положения нет
24
