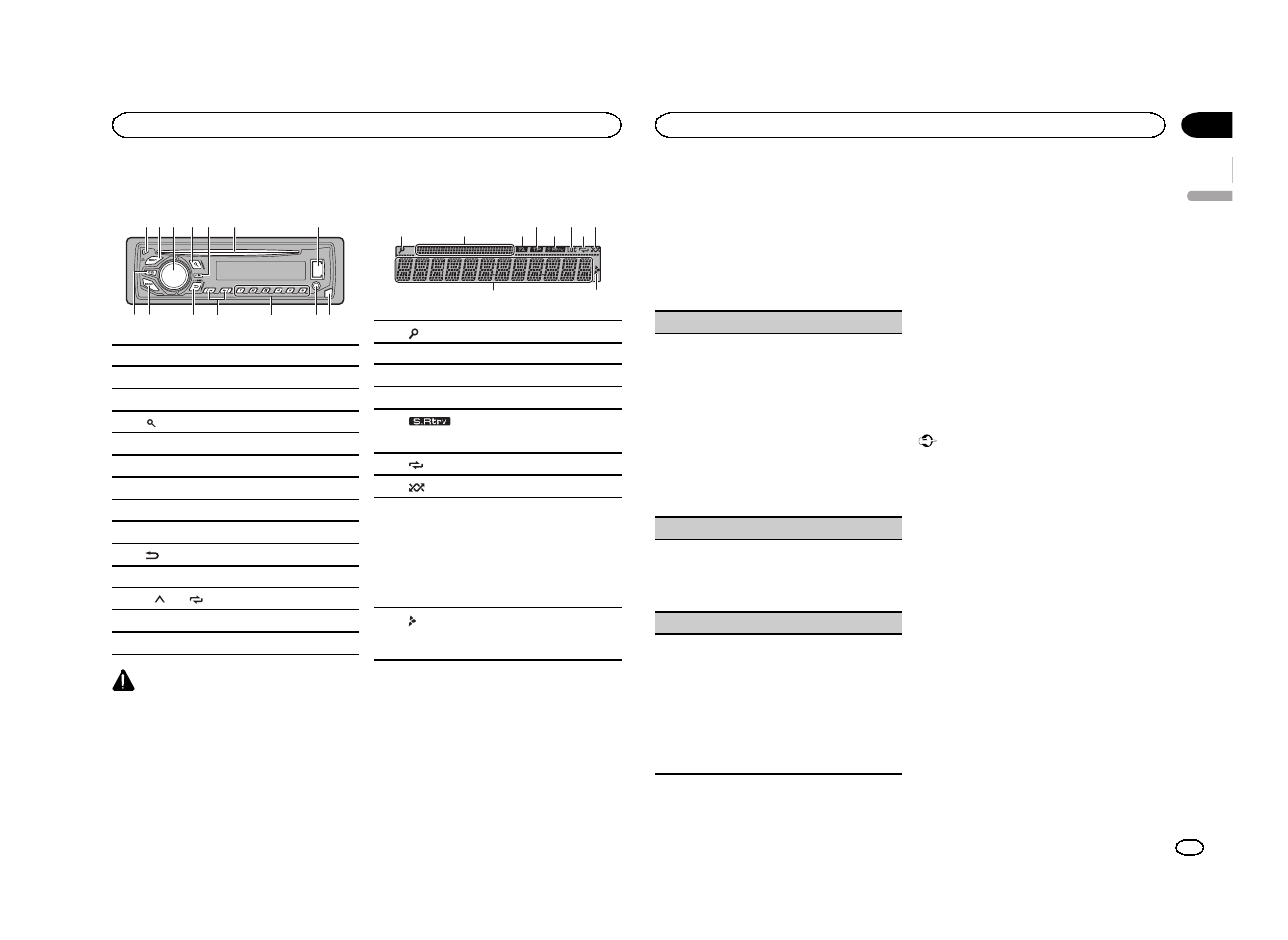

Head unit

7

1

4

6

3

2

9

a

de

8

5

c

b

1

h

(eject)

2

SRC

/

OFF

3

MULTI-CONTROL

(

M.C.

)

4

(list)

5

DISP

6

Disc loading slot

7

USB port

8

EQ

9

BAND

a

(back)/

DIMMER

(dimmer)

b

c

/

d

c

1

/ to

6

/

d

AUX input jack (3.5 mm stereo jack)

e

Detach button

CAUTION

Use an optional Pioneer USB cable (CD-U50E)
to connect the USB storage device as any device
connected directly to the unit will protrude out
from the unit, which could be dangerous.

Display indication

2

1

3

7

5

9

4

6 8

a

1

(list)

2

Sub information section

3

TA (traffic announcements)

4

TP (traffic program identification)

5

(sound retriever)

6

LOC

(local seek tuning)

7

(repeat)

8

(random)

9

Main information section

!

Tuner: band and frequency

!

RDS: program service name, PTY infor-
mation and other literal information

!

CD player and USB storage device:
elapsed playback time and text informa-
tion

a

Appears when a lower tier of folder or menu
exists.

Set up menu

1

After installation of this unit, turn the

ignition switch to ON.
SET UP

appears.

2

Turn M.C. to switch to YES.

#

If you do not use the unit for 30 seconds, the set

up menu will not be displayed.

#

If you prefer not to set up at this time, turn

M.C.

to switch to

NO

.

3

Press M.C. to select.

4

Follow these steps to set the menu.

To proceed to the next menu option, you need to
confirm your selection.

LANGUAGE

(multi-language)

This unit can display the text information from a
compressed audio file even for information em-
bedded in English, Russian or Turkish.

!

If the embedded language and the selected
language setting are not the same, text infor-
mation may not display properly.

!

Some characters may not be displayed prop-
erly.

1

Turn

M.C.

to select the desired setting.

ENG

(English)

—

РУС

(Russian)

—

TUR

(Turk-

ish)

2

Press

M.C.

to confirm the selection.

CLOCK SET

(setting the clock)

1

Turn

M.C.

to adjust hour.

2

Press

M.C.

to select minute.

3

Turn

M.C.

to adjust minute.

4

Press

M.C.

to confirm the selection.

FM STEP

(FM tuning step)

Use

FM STEP

to set FM tuning step options (seek

step settings).

1

Turn

M.C.

to select the FM tuning step.

100

(100 kHz)

—

50

(50 kHz)

2

Press

M.C.

to confirm the selection.

QUIT

appears.

!

The manual tuning step is fixed at 50 kHz.

!

When AF and TA are turned off, the seek step
is fixed at 50 kHz even if set to

100

.

5

To finish your settings, turn M.C. to select

YES.

#

If you prefer to change your setting again, turn

M.C.

to switch to

NO

.

6

Press M.C. to select.

Notes

!

You can set up the menu options from the
system menu and initial menu. For details
about the settings, refer to

System menu

on

page 7 and

Initial menu

on page 7.

!

You can cancel set up menu by pressing

SRC

/

OFF

.

Basic operations

Important

!

Handle the front panel with care when re-
moving or attaching it.

!

Avoid subjecting the front panel to excessive
shock.

!

Keep the front panel out of direct sunlight
and high temperatures.

!

To avoid damaging the device or vehicle inte-
rior, remove any cables and devices attached
to the front panel before detaching it.

English

Using this unit

3

Section

Using this unit

En

02
