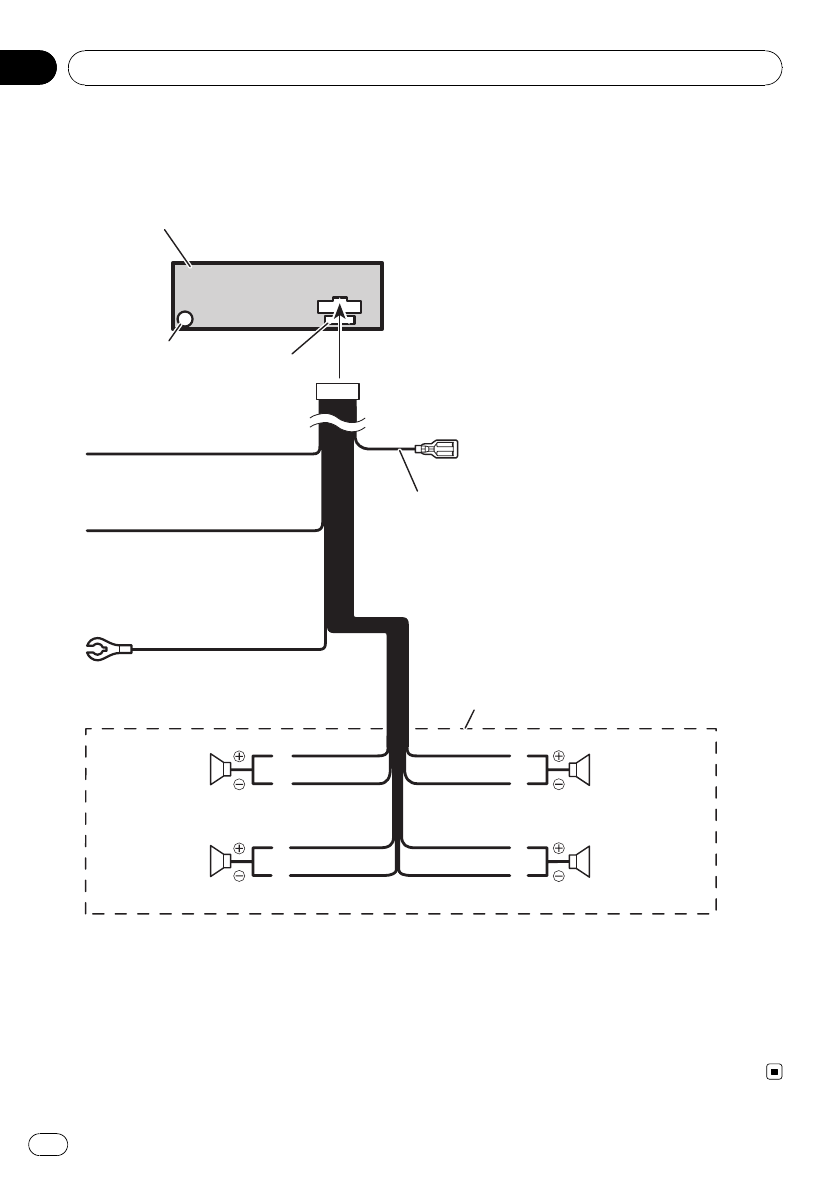

Схема подключения

Данное устройство

Плавкий
предохранитель
(10 A)

Синий/белый
Подключите к клемме панели управления
усилителя мощности или клемме реле
управления антенны с электроприводом
(макс. 300 мА 12 В постоянного тока).

Желтый
Подключите к клемме источника
постоянного тока 12 В.

Красный
Подключите к клемме, на которое
подается напряжение (12 В
постоянного тока) при включении
зажигания.

Черный (заземление на массу)
Подведите к чистой, очищенной от
краски металлической поверхности.

Левый

Правый

Белый/черный

Фиолетовый/
черный

Фиолетовый

В системах с 2 громкоговорителями не
подсоединяйте к другим устройствам кабели,
не подключенные к громкоговорителям.

Передний
громкоговоритель

Белый

Серый/черный
