Ïîäêëþ÷åíèå óñòðîéñòâ
Примечание:
•
Перед окончательной установкой устройства осуществите временное подключение.
При помощи контроллера проигрывателя Малти КД убедитесь в том, что устройства
подключены правильно.
•
После завершения установки нажмите кнопку перезагрузки на проигрывателе и кон-
троллере проигрывателя Малти КД при помощи карандаша.
•
Подключите черный провод (заземление) к кузову автомобиля или другой металли-
ческой детали, которая должным образом заземлена на шасси. Если провод зазем-
ления не подключен должным образом, возможно появление помех, и проигрыватель
Малти КД или контроллер проигрывателя Малти КД может не функционировать дол-
жным образом.
•
Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
заземлением минус на массе. Перед установкой устройства в автомобиль, грузовик
или автобус, проверьте напряжение аккумулятора.
•
Во избежание закорачивания электрической системы, перед началом установки от-
соедините кабель аккумулятора (-).
•
Проверьте, правильно ли осуществлена установка и подключена проводка. Установи-
те удаленные детали автомобиля, затем подключите конец кабеля к отрицательному
(-) разъему аккумулятора.
•
Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за-
мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме-
таллическими деталями.
•
Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-
щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направляю-
щие сидений. Не прокладывайте проводку в местах, где температура слишком высо-
ка, например, возле обогревателя. Если изоляция на проводке расплавилась или из-
носилась, существует опасность короткого замыкания на корпус автомобиля.
•
Не протягивайте желтый провод через отверстие к двигателю для подключения к ак-
кумулятору. Это вызовет повреждение изоляции провода и приведет к очень опасно-
му замыканию.
•
Не закорачивайте никакие провода. Если это случится, защитная цепь может не сра-
ботать при необходимости.
•
Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Емкость провода будет превышена, что приве-
дет к выделению тепла.
•
При замене предохранителя используйте предохранитель такого же типа, что и ука-
занный на отсеке для предохранителя.
•
Даже если питание отключено по причине отсоединения кабеля питания или удале-
ния аккумулятора, хранящиеся в памяти названия компакт-дисков и программы ITS
сохранятся в течении 24 часов.
•
Провода этого устройства могут быть окрашены иначе, чем соответствующие про-
вода других устройств, даже если они имеют те же функции. При подключении это-
го устройства к другому устройству, ознакомьтесь с инструкциями по эксплуатации
для обоих устройств и соедините провода, имеющие одинаковые функции.
4

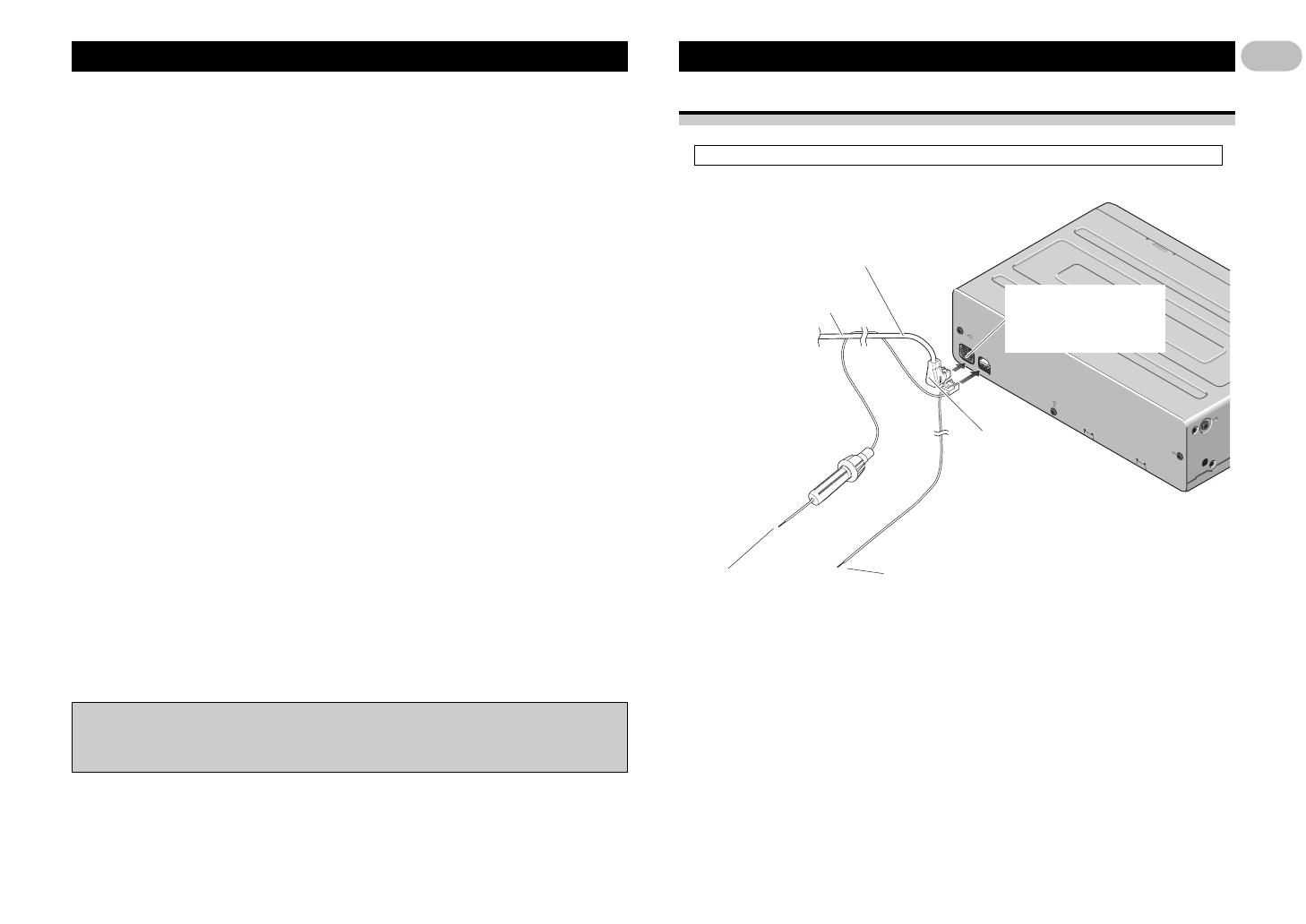

Ñõåìà ïîäêëþ÷åíèÿ
Подключение кабеля питания
•
Проводка этого устройства окрашена в соответствии с новым стандартом.
Кабель IP-BUS
Для предотвращения неправильного подключения
входная сторона разъема IP-BUS окрашена синим
цветом, а выходная сторона — черным. Подключи-
те разъемы, соблюдая соответствие цветов.
550 см
Контроллер
проигрывателя
Малти КД
Держатель пре-
дохранителя
IP-BUS (черный)
Выход IP-BUS (черный)
Подключите черный
разъем кабеля к этому
разъему.
Желтый
К разъему, питание на
который подается по-
стоянно, независимо от
положение переключа-
теля зажигания.
Черный (земля)
К металлическому кузову
автомобиля.
