50



  Перед окончанием установки системы выполните времен

-

ное соединение проводов, чтобы убедиться в правильности

выполненных подключений и надлежащей работе системы.

Рекомендации по установке



  Запрещается устанавливать данное изделие в местах, подвер

-

гающихся воздействию высоких температур или влажности,

например в местах:



  Ближайших к отопительным, вентиляционным отверстиям

или диффузорам кондиционера.



  На которые попадают прямые солнечные лучи, например на

поверхности приборной панели.



  На которые может попадать дождь, например возле двери или

на полу автомобиля.



  Устанавливайте данное изделие горизонтально на поверх

-

ности, имеющей отклонение в пределах от 0 до 30 градусов

(в пределах 5 градусов влево или вправо). Ненадлежащая

установка блока на поверхности с наклоном, превышающим

указанные отклонения, повышает вероятность возникнове

-

ния ошибок при отображении местоположения автомобиля

и может ухудшать характеристики отображения иным

способом.



  Чтобы обеспечить надлежащее рассеивание тепла во

время использования данного устройства, при выполнении

установки следует убедиться, что позади задней панели

оставлено достаточно свободного пространства, и свернуть

все свободные кабели таким образом, чтобы они не блокиро

-

вали вентиляционные отверстия.

5 см

5 см

Оставить

просторное

место

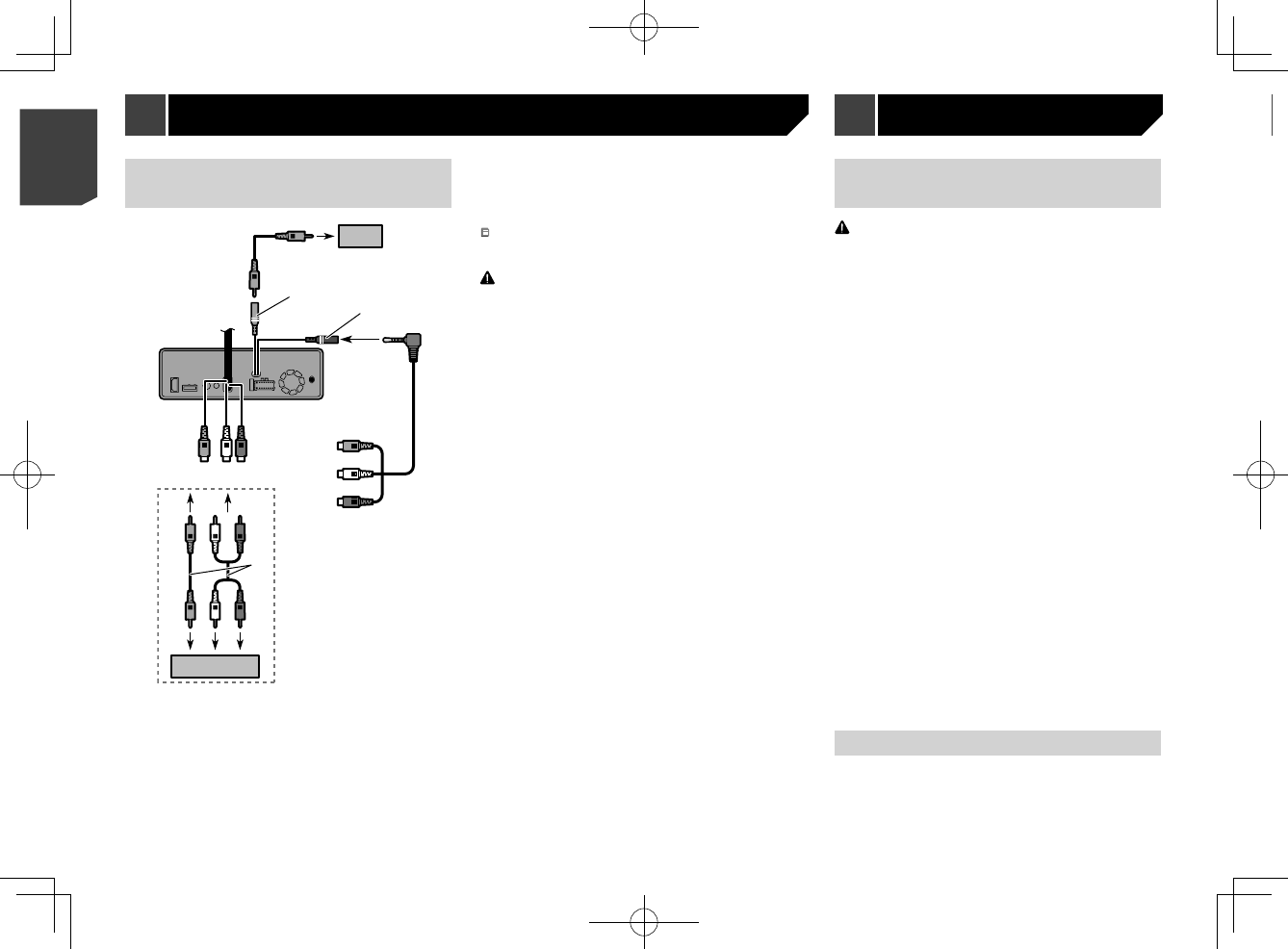

Внешний видеокомпонент и

дисплей

1

2

3

6

7

8

9

a

b

3

c

d

e

f

g

5

4

1

  Задний экран с гнездами RCA-входа

2

  К входу видео

3

  RCA-кабели (продается отдельно)

4

  Данное изделие

5

  Желтый (

REAR MONITOR OUTPUT

)

6

  AUX-вход

7

  AV-кабель с мини-гнездом (CD-RM10) (продается отдельно)

8

  Желтый

9

  Красный, белый

a

  Красная, белая (

AUDIO INPUT

)

b

  Желтый (

VIDEO INPUT

)

c

  К желтому

d

  К красному, белому

e

  К выходу видео

f

  К выходам аудио

g

  Внешний видеокомпонент (продается отдельно)

  Для использования внешнего видеокомпонента требуется

настройка.



  См.

AV-вход на стр. 32

ПРЕДУПРЕЖДЕНИЕ

ЗАПРЕЩАЕТСЯ устанавливать задний экран в местах, с

которых водитель может просматривать источник видеои-

зображения во время управления автомобилем.

Задний видеовыход данного изделия используется для подклю

-

чения экрана, с помощью которого пассажиры, сидящие на

задних сидениях, могут просматривать видео.

Меры предосторожности перед

установкой

ВНИМАНИЕ

Запрещено устанавливать систему там или таким образом,

где:



Она может нанести травму водителю или пассажирам в

случае резкой остановки автомобиля.



Может препятствовать управлению водителем автомо-

биля, например, на полу напротив водительского сиде-

нья, вблизи рулевого колеса или рычага переключения

передач.



Для обеспечения правильной установки следует исполь-

зовать детали, входящие в комплект и соответственно

указанным процедурам. Если какие-либо детали не

поставляются с изделием, используйте совместимые

детали соответственно указанным процедурам после

проверки деталей дилером на совместимость. Если

используются неоригинальные или несовместимые

детали, это может привести к повреждениям внутренних

деталей данного изделия или ослабить их крепление,

в результате чего изделие может отделиться от панели

крепления.



Не устанавливайте данное изделие в таких местах, где

оно может

(i) затруднять обзор водителю,

(ii) ухудшить работу любых систем управления авто-

мобилем или систем безопасности, включая подушки

безопасности, кнопки аварийной сигнализации, или

(iii) препятствовать возможности водителя безопасно

управлять автомобилем.



Никогда не устанавливайте данное изделие напротив

или рядом с местом на приборной панели, двери или

стойке, откуда будет осуществляться развертывание

подушек безопасности автомобиля. Обратитесь к

руководству пользователя автомобиля для получения

информации относительно мест развертывания перед-

них подушек безопасности.

Перед установкой



  Обратитесь к своему дилеру для получения информации

о том, нужно ли для осуществления установки сверлить

отверстия или вносить другие изменения в конструкцию

автомобиля.

Установка

50
