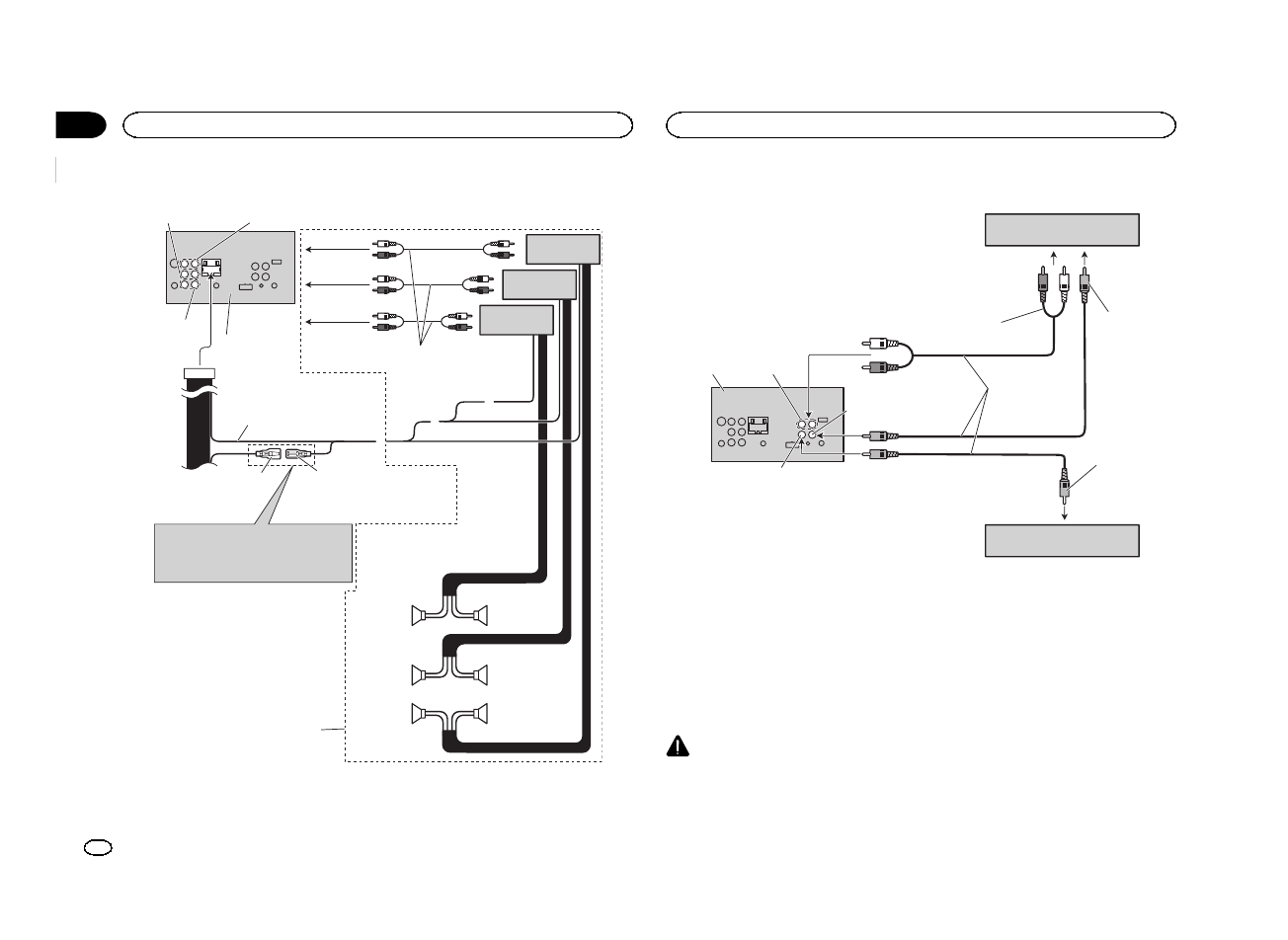

При подключении к усилителю мощности

(

продается отдельно

)

























Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).

Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).

Расположение штекера разъема ISO на различных
автомобилях может отличаться.
Если штекер 5 предназначен для управления
антенной, подсоедините 5* к 6*. На других
автомобилях подключать 5* к 6* запрещается.

Синий/белый (5*)

Соедините с кабелями RCA
(продаются отдельно)

Передний

динамик

Выполните данные подключения, когда
используется усилитель, который не
входит в состав обязательного
оборудования.

Система дистанционного
управления

Задний

динамик

Задний
динамик

Левый

Правый

Передний
динамик

Усилитель мощности
(продается отдельно)

Низкочастотный

динамик

Низкочастотный
динамик

К заднему
выходу

К переднему
выходу

К выходу
низкочастотного
динамика

Данное
устройство

Задний выход

Передний выход

Выход
низкочастотного
динамика

При подключении внешнего видеоустройства и дисплея

Внешний видео компонент
(продается отдельно)

Аудио вход
(

R IN

L IN

)

Дисплей с входными разъемами
типа RCA (продается отдельно)

К видео-вводу

К видео-выходу

К аудио-выходам

Данное
устройство

Кабели RCA
(продаются отдельно)

Выход заднего
монитора (

V OUT

)

Видео вход (

V IN

)

При подключении внешнего видеоустрой

ства необходимо изменить настройку

вход

в меню системы

См

раздел

Задний видеовыход данного устройства слу

жит для подключения дисплея

предназна

ченного для просмотра

DVD

и т

пассажирами на задних сиденьях

ПРЕДУПРЕЖДЕНИЕ

Запрещается устанавливать задний дисплей
в местах

где он может быть виден водителю

во время движения

Подключение

Раздел

Подключение
