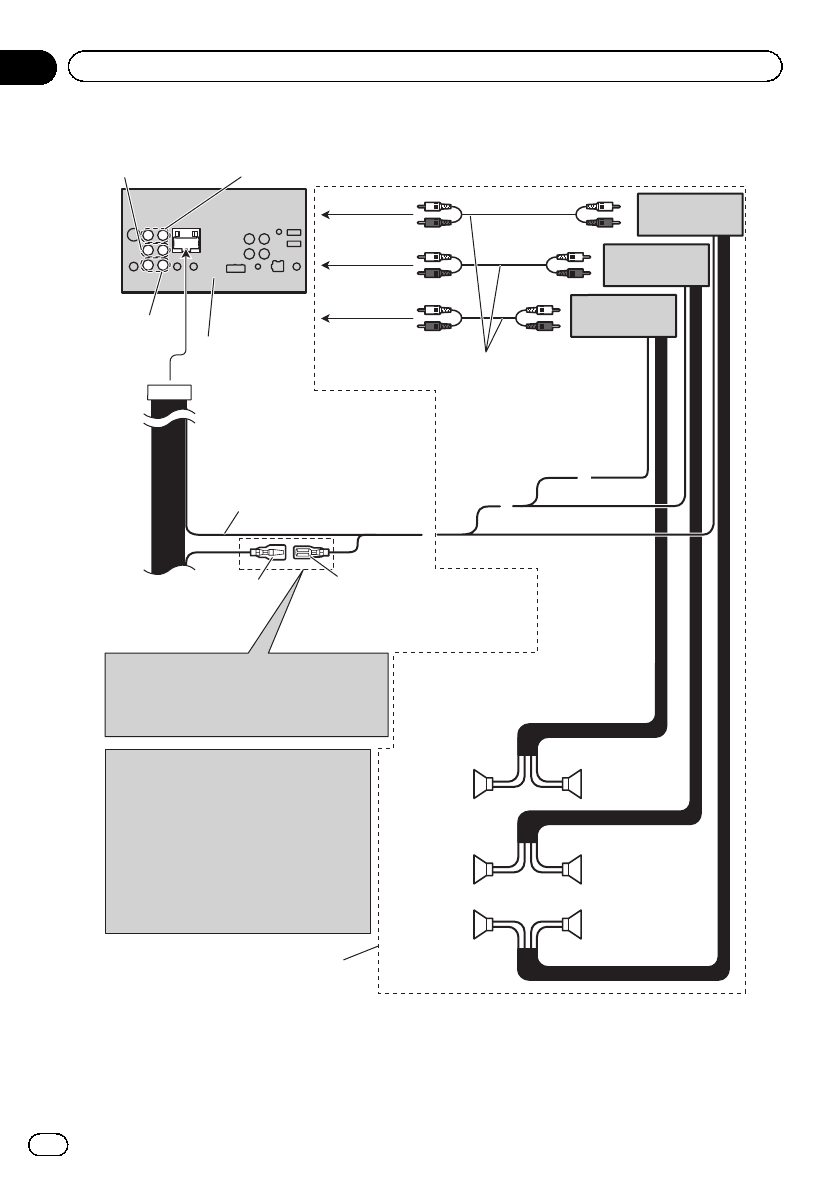

При подключении к усилителю мощности

(

продается отдельно

)

























Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).

Синий/белый (6*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).

Расположение штекера разъема ISO на различных
автомобилях может отличаться.
Если штекер 5 предназначен для управления
антенной, подсоедините 5* к 6*. На других
автомобилях подключать 5* к 6* запрещается.

Синий/белый (5*)

Соедините с кабелями RCA
(продаются отдельно)

Передний

динамик

Выполните данные подключения, когда
используется усилитель, который не
входит в состав обязательного
оборудования.

Система дистанционного
управления

Задний

динамик

Задний
динамик

Левый

Правый

Передний
динамик

Усилитель мощности
(продается отдельно)

Низкочастотный

динамик

Низкочастотный
динамик

К заднему
выходу

К переднему
выходу

К выходу
низкочастотного
динамика

Данное
устройство

Задний выход

Передний выход

Выход
низкочастотного
динамика

• При подключении к данному устройству

многоканального процессора (DEQ-P6600),
который продается отдельно, ничего не
подключайте к проводам динамиков и
дистанционному управлению системы
(голубой/белый).

• При подключении к данному устройству

многоканального процессора, обратитесь
к инструкции по установке
многоканального процессора для
уточнения метода подключения.

Раздел

Установка
