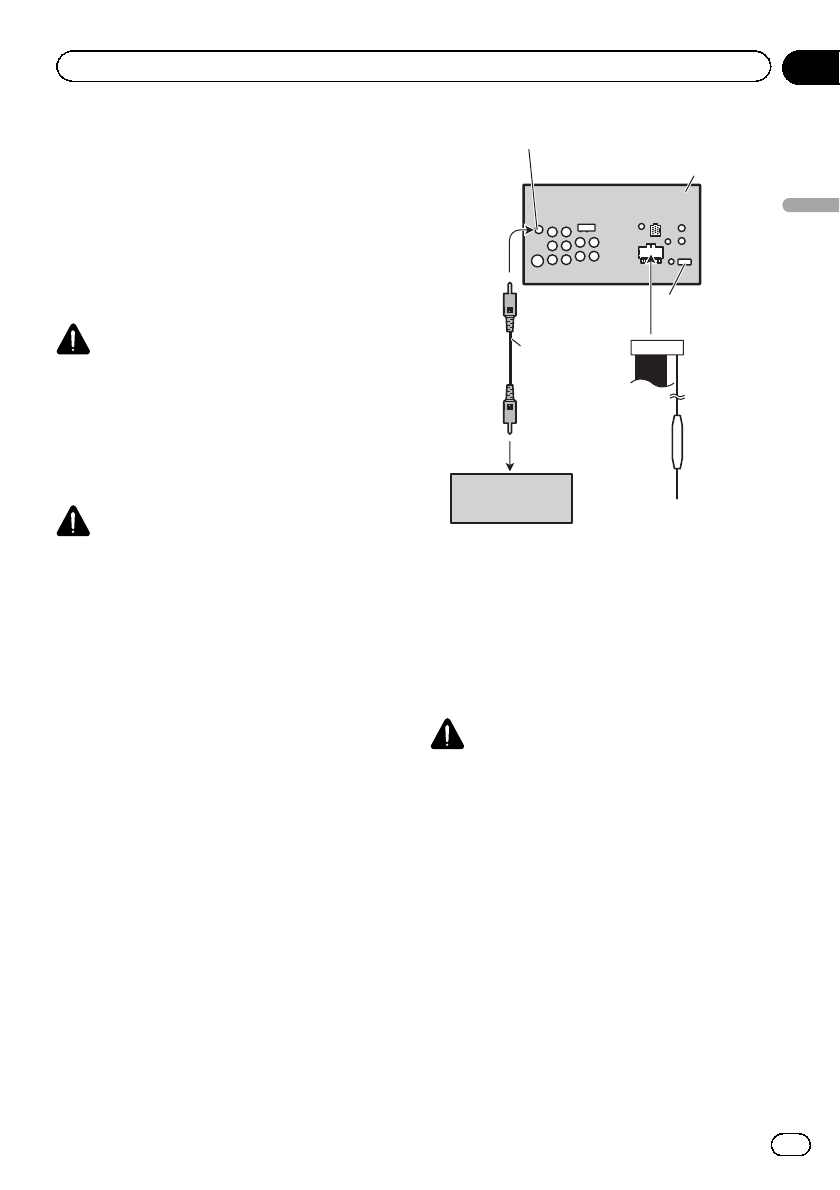

При подключении камеры
заднего обзора

Если к данному устройству подключена ка

-

мера заднего обзора

,

возможно автомати

-

ческое переключение на изображение с
камеры

,

когда рычаг переключения пере

-

дач установлен в положение заднего хода

(R).

ПРЕДУПРЕЖДЕНИЕ

ИСПОЛЬЗОВАТЬ ВХОД ТОЛЬКО ДЛЯ
КАМЕР ЗАДНЕГО ОБЗОРА

,

ПЕРЕДАЮЩИХ

ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ

.

В ПРОТИВ

-

НОМ СЛУЧАЕ ВОЗМОЖНО ПОЛУЧЕНИЕ
ТРАВМЫ ИЛИ ПОВРЕЖДЕНИЕ ОБОРУДО

-

ВАНИЯ

.

ВНИМАНИЕ

!

Изображение с камерыможет быть зер

-

кальным

.

!

Камера заднего обзора позволяет следить
за прицепом

,

а также контролировать по

-

ложение автомобиля при парковке задним
ходом

.

Запрещается использование каме

-

рыв развлекательных целях

.

!

Объекты

,

видимые на дисплее

,

могут фак

-

тически быть ближе или дальше

,

чем ка

-

жется

.

Фиолетовый/белый
Из двух проводов,
подключенных к фонарю
заднего хода,  используйте тот,
на котором изменяется
напряжение при  переключении
рычага коробки передач в
положение REVERSE (R)
(Задний ход). Такое
подключение позволяет
устройству воспринимать,  в
каком направлении движется
автомобиль: назад или вперед.

Вход камеры заднего обзора (

R.C IN

)

Данное устройство

(только
AVH-P4300DVD)

Камера заднего обзора
(продается отдельно)

RCA кабель
(продается отдельно)

Резистор
предохранителя

К видео выходу

ВНИМАНИЕ

Необходимо использовать камеру

,

пере

-

дающую зеркальное изображение

.

При подключении камерызаднего обзора не

-

обходимо выбрать правильную настройку

Camera Polarity

в меню

System Menu

.
