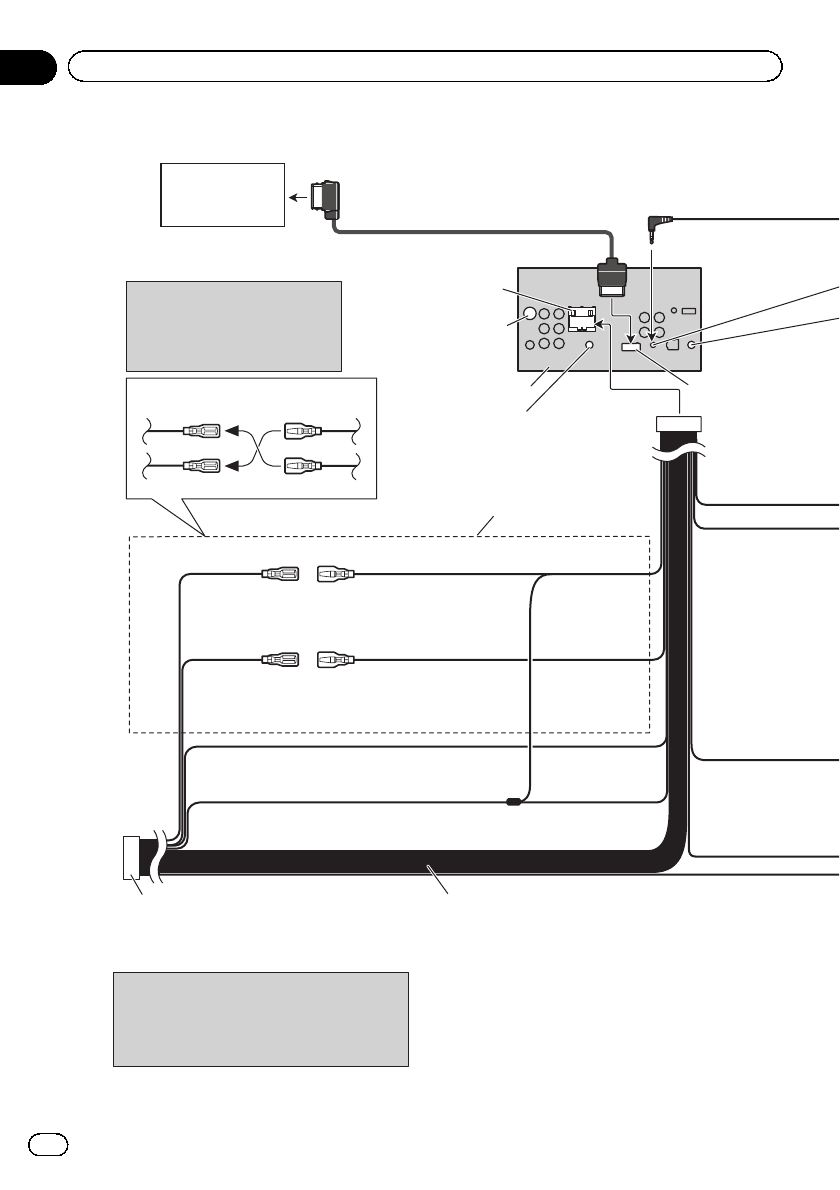

Подключение шнура питания

Провода динамиков
Белый: Передний

левый



Белый/черный: Передний

левый



Серый: Передний

правый



Серый/черный: Передний

правый



Зеленый: Задний

левый



 или низкочастотный динамик



Зеленый/черный: Задний

левый



 или низкочастотный динамик



Фиолетовый: Задний

правый



 или низкочастотный динамик



Фиолетовый/черный: Задний правый



 или низкочастотный динамик



ISO разъем

Примечание:

В некоторых автомобилях ISO разъем может быть
разделен на два. В этом случае убедитесь, что
подключили оба разъема.

(только AVH-P4300DVD)
При подключении к данному устройству
многоканального процессора (DEQ-P6600), который
продается отдельно, ничего не подключайте к
проводам динамиков и дистанционному
управлению системы (голубой/белый).

Примечание:

В зависимости от типа автомобиля
функции 2* и 4* могут быть
различными. В этом случае,
убедитесь, что 1* подключили к 4* и
3* к 2*.

1*

3*

2*

4*

Желтый (2*)
Разрывный (или
вспомогательный)

Желтый (1*)
Подключите к клемме постоянно
подающей 12 В.

Соедините провода одинакового
цвета друг с другом.

Красный (4*)
Вспомогательный
(или разрывный)

Красный (3*)
Подключите к клемме,
контролируемой замком зажигания
(12 В пост. ток).

Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.

Данное устройство

Вход антенны

Оранжевый/белый
Подключить к клемме выключателя освещения.

4 м

Предохранитель
(10А)

Гнездо AUX (3,5 ø) (только AVH-3400DVD)

Для подсоединения дополнительного устройства
используйте кабель с мини штекером.

Вход RGB

Возможно

подсоединение

навигационного

устройства (AVIC-F220

(продается отдельно)).

Пожалуйста, обратитесь к вашему

дилеру, чтобы справиться о

навигационном устройстве, которое

может быть подсоединено.

Вставьте 26-штырьковый кабель в
направлении, указанном на рисунке.

26-штырьковый кабель (Поставляется с
навигационной системой)

Ru

94

Раздел

14

Установка
