12

2

  Отрежьте большой конец

прилагаемого стандартного разъема.

3

  Внимательно проверьте кабели

автомобил я, затем подк лючите их к
стандартному разъему.

1

Зеленый/черный
кабель

Левый динамик
(тыловой)

2

Белый/черный
кабель

Левый динамик
(фронта льный)

3

Серый/черный
кабель

Правый динамик
(фронта льный)

4

Сиреневый/
черный кабель

Правый динамик
(тыловой)

e

Красный

Ключ зажигания
+12 В постоянного
тока (работа в
положениях ключа
ON/ACC)

f

Синий

Кабель релейного
управления
электроантенной/
антенной с
приводом/
кабель релейного
управления
усилителем

g

Черный

Заземление

h

Оранжевый

Перек лючатель
подсветки

b

a

c

d

a

a

b

c

d

a

b

e

f

c

d

g

h

i

b

c

d

Разъем

Подключить к

1

ANTENNA

Антенне

2

REAR LINE
OUT R

Тыловому правому
динамику

3

REAR LINE
OUT L

Тыловому левому
динамику

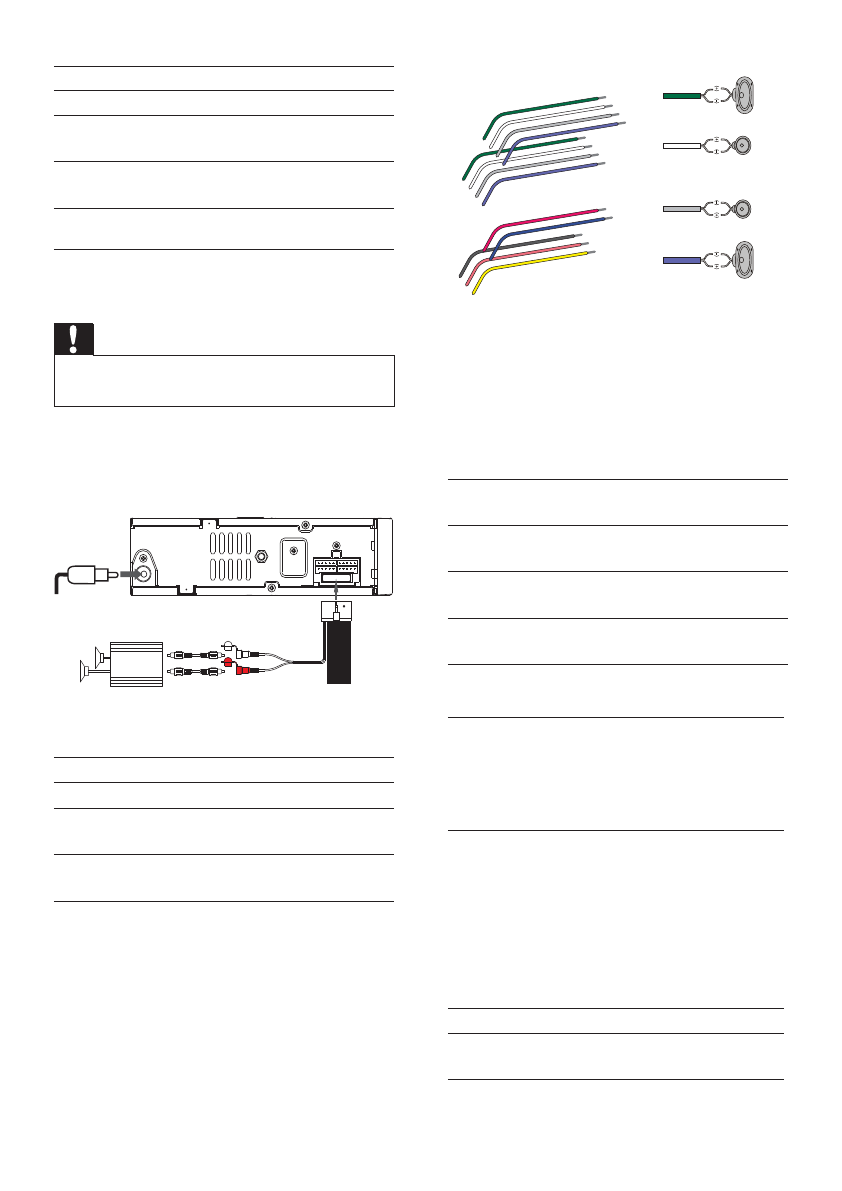

Подключение: для автомобилей, не
оснащенных разъемами ISO

Внимание

Снача ла подк лючите черный провод

•

заземления.

1

  При необходимости подк лючите

антенну и усилитель, как показано
ниже.

Разъем

Подключить к

1 ANTENNA

Антенне

2 REAR LINE OUT R Тыловому правому

динамику

3 REAR LINE OUT L Тыловому левому

динамику

L-

C

H

R-

C

H

AMP

a

c

b
