30
Электрические соединения
CQ-VX1300W
❑

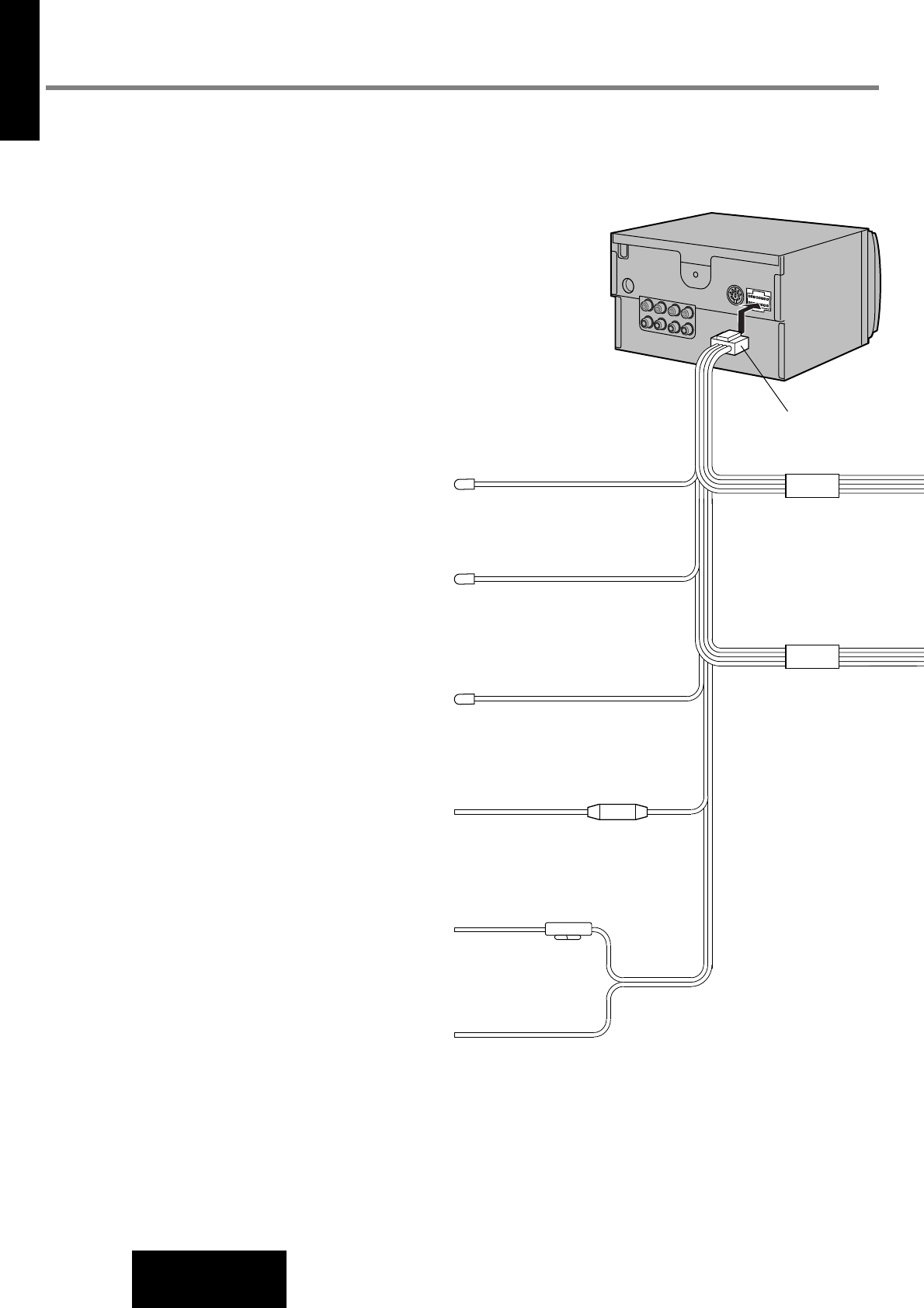

Схема электрических соединений
Провод управления антенной
К силовому проводу управляющей автомобильной антенны
(макс. 0,1 А)
Провод для подключения освещения
К габаритным лампам автомобиля
Провод для подключения внешнего усилителя мощности
К внешнему усилителю (макс. 0,1 А)
Провод питания ACC
К источнику питания АСС, +12 В постоянного тока
Аккумуляторный провод
К автомобильному аккумулятору, +12 В постоянного тока
Провод заземления
Подсоединяется к зачищенному металлическому участку
шасси автомобиля
CQ-VX1300W
Силовой разъем
1
Кабель фронтального
динамика
Кабель тылового
динамика
Примечание:
Если в вашем автомобиле кабель питания не соединен с габаритными лампами, не подсоединяйте
провод освещения.
(Синий)
(Оранжевый с белой полосой)
(Синий с белой полосой)
Сопротивление (1 кОм)
(Красный)
Предохранитель (10 А)
(Желтый)
(Черный)
