Подключение электрических проводов

30

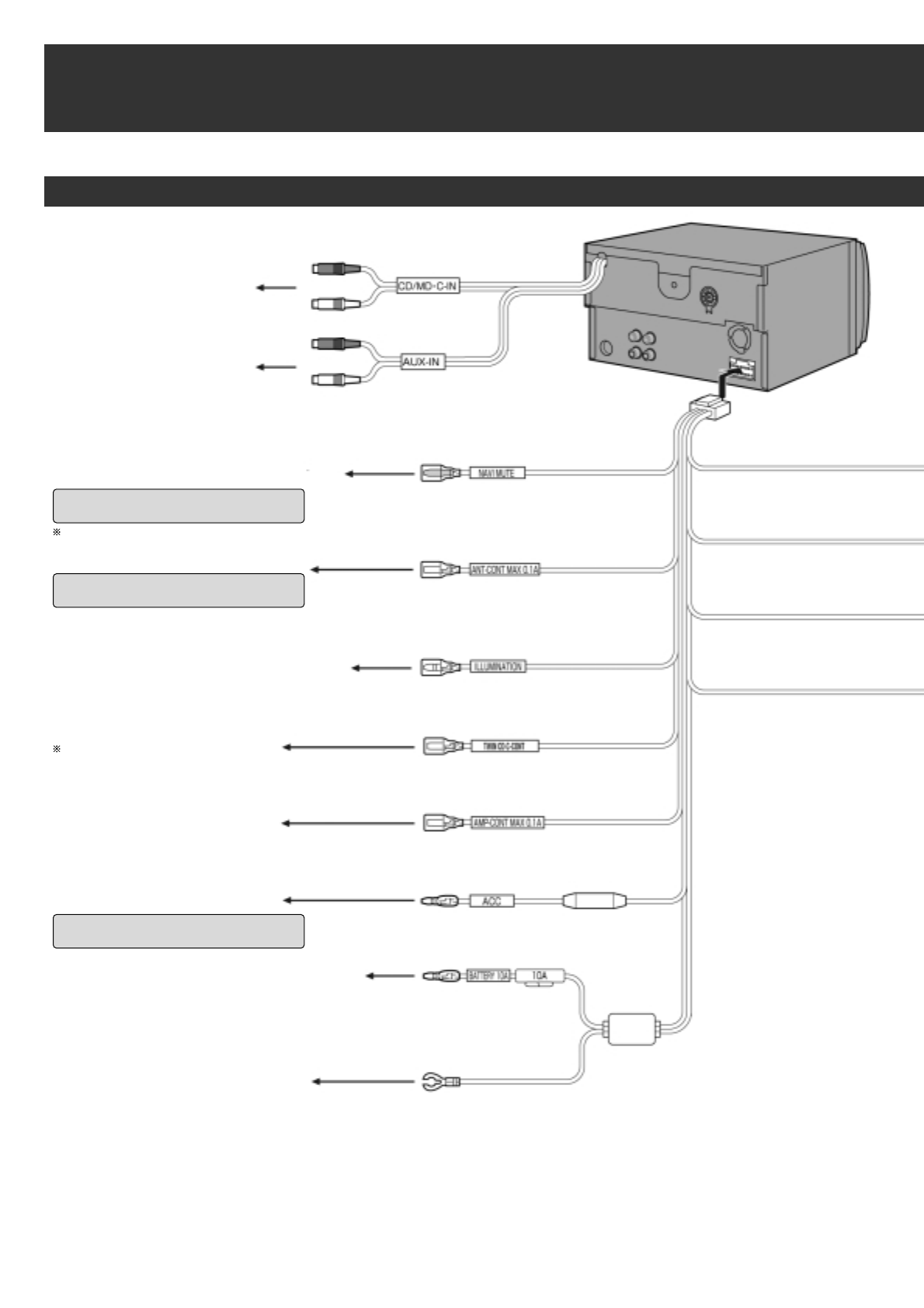

Схема подключения проводов

Провод управления реле электроприводной антенны (синий)

К проводу управления электроприводной антенной (макс. 500 мА)

К источнику питания, синхронизированному с подсветкой приборной панели

К CD-чейнджеру

(см. стр. 76)

К дополнительному устройству
(ТВ-тюнеру и др.)

(П) (красный)

(Л) (белый)

(П) (красный)

(Л) (белый)

Провод для подключения к входу
дополнительного устройства

Провод для подключения
к входу для CD-чейнджера

Провод Navi Mute (оранжевый)

Подключается к разъему Navi Mute автомобильной навигационной системы
Panasonic или к проводу приглушения звука автомобильного телефона

Для использования в дальнейшем

Соединитель питания

Провод подсветки (оранжевый с белой полосой)

Провод для управления двумя CD-чейнджерами
(коричневый с белой полосой)

Для использования в дальнейшем

Силовой провод управления внешним
усилителем (синий с белой полосой)

К внешнему усилителю

Провод питания (АСС или IGN) (красный)

К источнику питания АСС, +12 В постоянного тока

К автомобильному аккумулятору, непрерывная подача +12 В постоянного тока

Предохранитель (10 А)

Резистор (1 кОм)

Провод заземления (черный)

Подсоединяется к зачищенному металлическому участку
шасси автомобиля.

Аккумуляторный провод (желтый)

Фронтальный динамик (левый)

Фронтальный динамик (правый)

Тыловой динамик (левый)

Тыловой динамик (правый)

Этот провод не предназначен для использования с антенной,
имеющей переключатель привода.

Если этот провод не используется, на него должен быть надет
виниловый колпачок для изоляции.

Если в замке зажигания Вашего автомобиля нет позиции АСС,
проконсультируйтесь у дилера.
