25

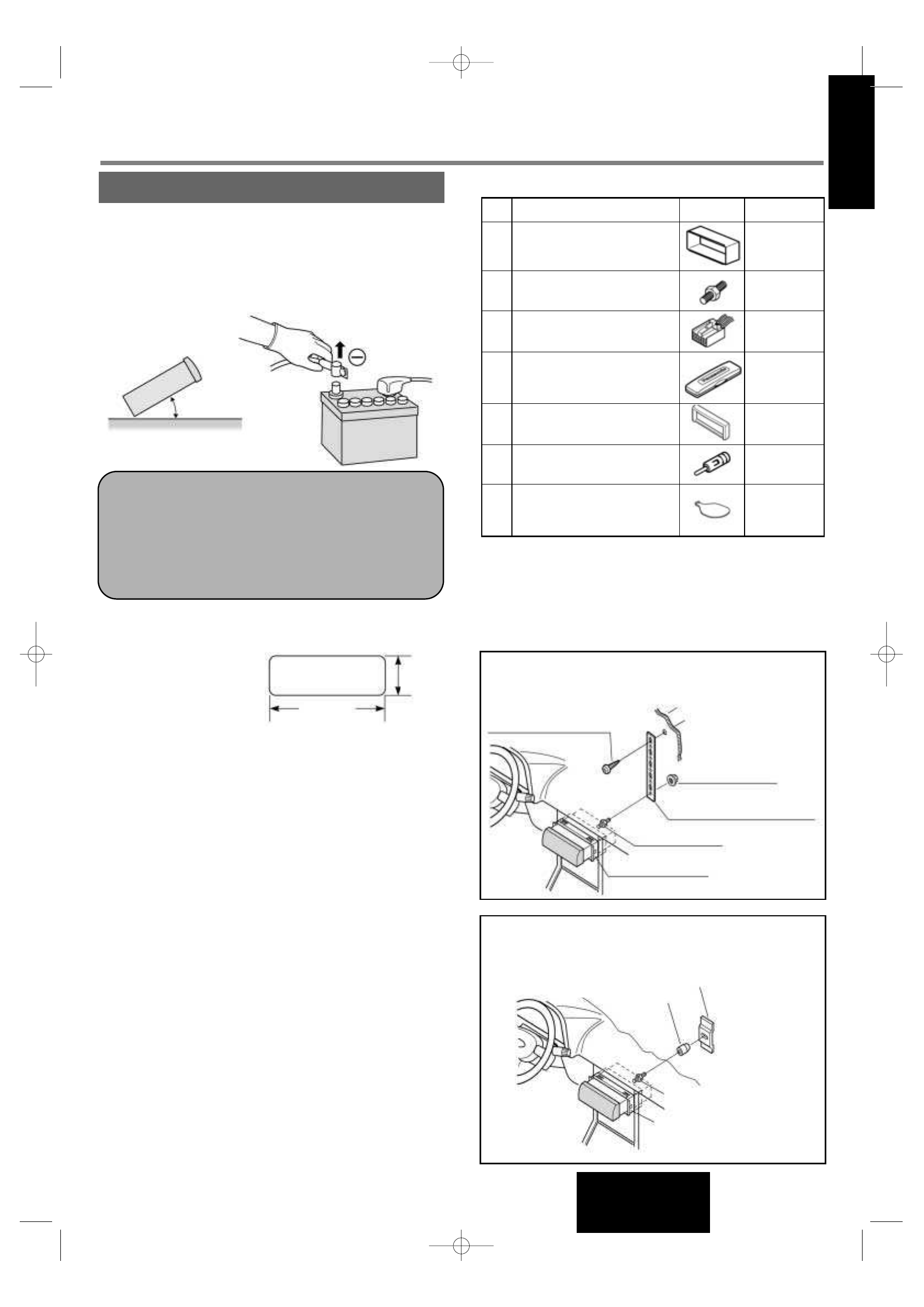

Инсталляция
CQ-DFX602N
•
Перед инсталляцией устройства проверьте работу
радиоприемника с антенной и акустическими системами.
•
Отсоедините провод от отрицательной (-) клеммы аккуму-
лятора (см. предупреждение ниже).
•
Устройство должно быть установлено в горизонтальном
положении с расположением передней панели под
удобным для обзора углом, не превышающем 30°.
Установка в приборной панели
Ниша для установки
Аппарат может быть устано-
влен в любой приборной па-
нели, имеющей нишу, соот-
ветствующую указанным на
схеме размерам. Приборная
панель должна быть толщи-
ной 4,5 мм – 6 мм, что необходимо для надежного крепле-
ния аппарата.
Меры предосторожности при установке
Желательно, чтобы инсталляция данного устройства
выполнялась профессиональным установщиком
автомобильной аудиоаппаратуры.
В случае затруднения, пожалуйста, обращайтесь в
ближайший авторизованный сервисный центр Panasonic.
1. Данная система должна эксплуатироваться только в
автомобиле с 12-В источником постоянного тока с
заземлением "минуса" на массу.
2. Точно следуйте указаниям по соединению электрических
проводов (Стр. 30). В противном случае аппарат может
быть поврежден.
3. Подключение силового провода (красного) должно
осуществляться в последнюю очередь.
4. Вывод на батарею (желтый) обязательно должен быть
подключен к положительной клемме аккумулятора (+)
или к разъему блока предохранителей (ВАТ).
5. Изолируйте все оголенные провода для предотвращения
короткого замыкания.
6. После установки аппарата закрепите все провисающие
провода.
7. Перед подключением к устройству другого оборудования
внимательно ознакомьтесь с его инструкциями по
эксплуатации и установке.
30° или менее
Предупреждение:
Не отсоединяйте клеммы
аккумулятора автомобиля, оснащенного маршрутным
или навигационным компьютером, так как это приведет
к стиранию всех пользовательских установок Вместо
этого следует предпринять дополнительные меры
безопасности для предотвращения короткого замыкания
в процессе установки аппарата.
182 см
53 см
Комплектующее оборудование
Способы крепления тыловой панели устройства
(а) Установка с использованием задней опорной
планки (не входит в комплект)
Самонарезающий винт
(не входит в комплект)
Перегородка между сало-
ном и моторным отсеком
∅
3 мм
Шестигранная гайка
(не входит в комплект)
Задняя крепежная скоба
(имеется в автомобиле)
Задняя опорная планка
(не входит в комплект)
Резиновая накладка
(приобретается отдельно)
2
Крепежный болт
1
Монтажный кожух
2
Крепежный болт
1
Монтажный кожух
(б) С помощью резиновой накладки
(не входит в комплект)
№ Деталь
Рисунок
Количество
1
Монтажный кожух
1
2
Крепежный болт (
∅
5 мм)
1
3
Разъем питания
1
4
Футляр для съемной
лицевой панели
1
5
Декоративная накладка
1
6
Антенный адаптер ISO
1
7
Демонтажное
приспособление
2
Подготовка
CQ-DFX602N.qxd 27.04.02 10:40 Page 25
