Примечание:

- Просмотр видео изображения через

встроенный монитор возможен только
при включении стояночного тормоза.

- если вы не используете провод управле-

ния антенной автомобиля, его следует
тщательно изолировать

- не допускается подключение красного

провода  (Ключ  зажигания)  и  розового
провода  (Подсветка  кнопок  управления)
к  аккумуляторной  батарее  минуя  ключ
зажигания,  поскольку  это  приведет  к
ускоренному  разряду  аккумулятора  во
время стоянки автомобиля

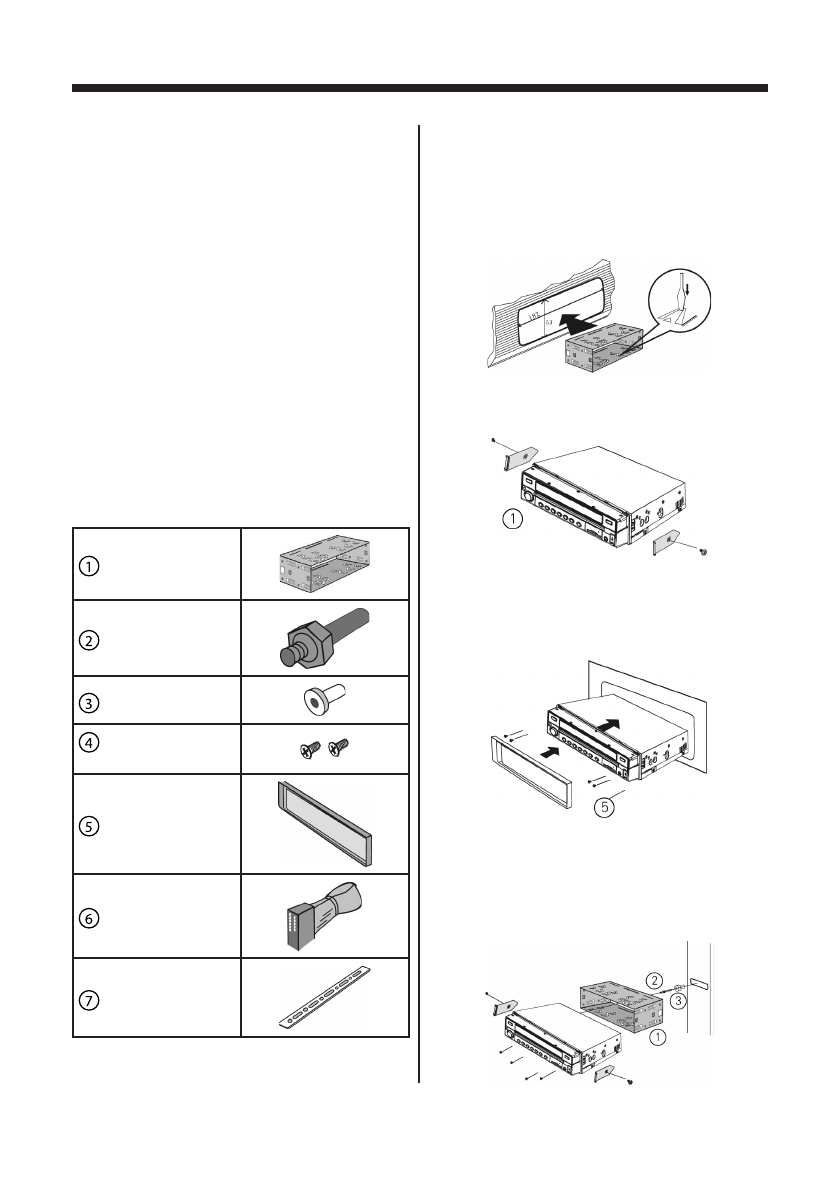

Порядок установки и извлечения ресивера

Комплектующие

установочная рама

установочный болт

резиновая втулка

4 винта м4х3,

4 винта м5х5

рамка

Провод

скоба

Установка ресивера

Метод 1. Стандартный монтаж на передней
панели.

1. установите монтажную раму в гнездо.

При необходимости отогните «язычки»
для надежного крепления.

2. Закрепите фиксирующие планки при

помощи винтов м5х5 с двух сторон ап-
парата.

3. установите аппарат и при помощи

винтов м2х2 закрепите фиксирующие
планки к резьбовым отверстиям мон-
тажной рамы. Защелкните обрамление
передней панели в его креплениях.

4. для крепления аппарата в задней части

используйте  установочный  болт  (2)  и
резиновую  втулку  (3),  входящие  в  ком-
плект  поставки.  соответствующее  от-
верстие  с  резьбой  имеется  на  задней
стенке аппарата.

-11-
