-11-

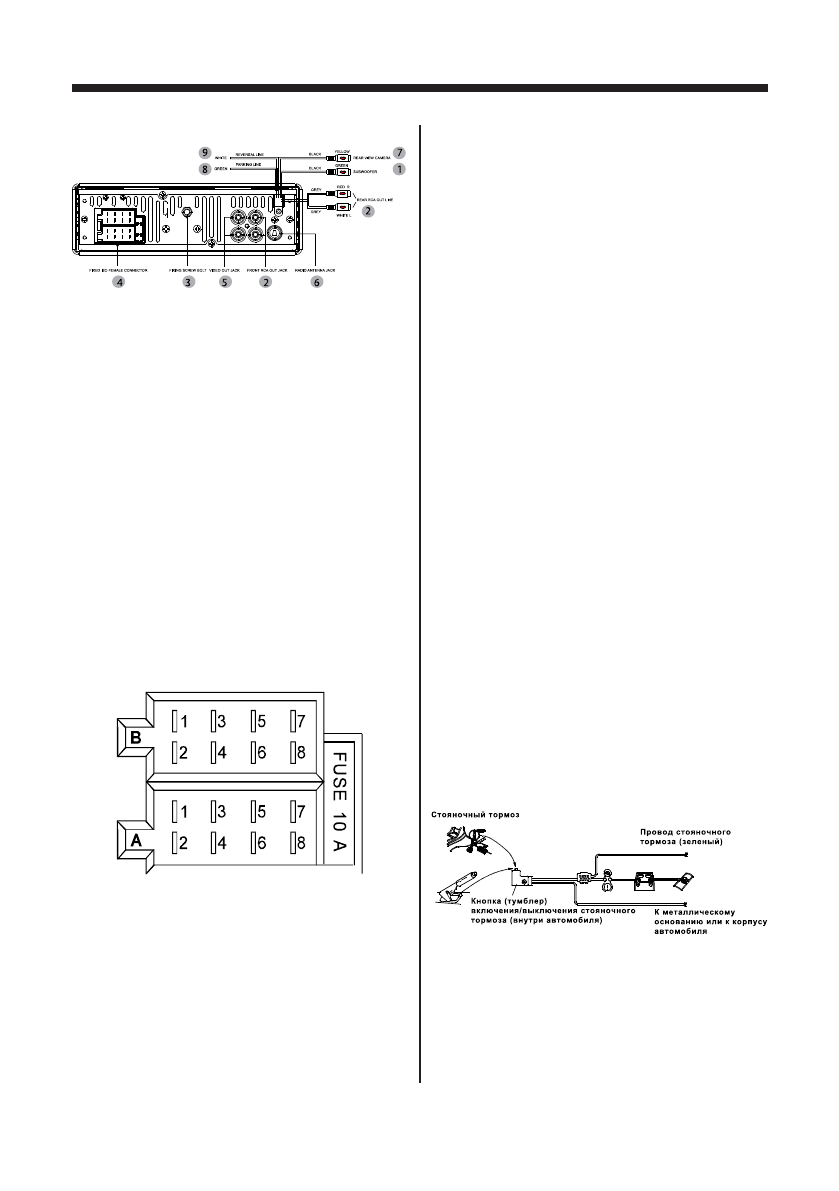

ПОДСОЕДИНЕНИЯ

1.  разъем подключения сабвуфера (зеле-

ный)

2.  2  линейных выхода RCA (красный пра-

вый, левый белый)

3.  фиксирующий винт

4.   контакты разъема ISO

5.  2 видеовыхода  RCA (желтый)

6.  разъем для подключения антенны (чер-

ный)

7.  разъем камеры заднего вида (желтый)

8.  ручной тормоз (зеленый)*

9.  провод  управления  камерой  заднего

вида (белый)

разъем А

1.

2.

3.

4.  питание (12 в)

5.  провод питания антенны

6.

7.  зажигание (12в)

8.  заземление

разъем B

1.  задний правый динамик (+)

2.  задний правый динамик (-)

3.  передний правый динамик (+)

4.  передний правый динамик (-)

5.  передний левый динамик (+)

6.  передний левый динамик (-)

7.  задний левый динамик (+)

8.  задний левый динамик (-)

* видео  изображение  на  дисплее  возмож-

но  просматривать  только  после  полной
остановки  автомобиля  и  при  включенном
ручном (стояночном) тормозе.

внимание!

не допускается подключение красного про-
вода  (питание  +12в)  к  аккумуляторной  ба-
тарее минуя ключ зажигания.
