-15-

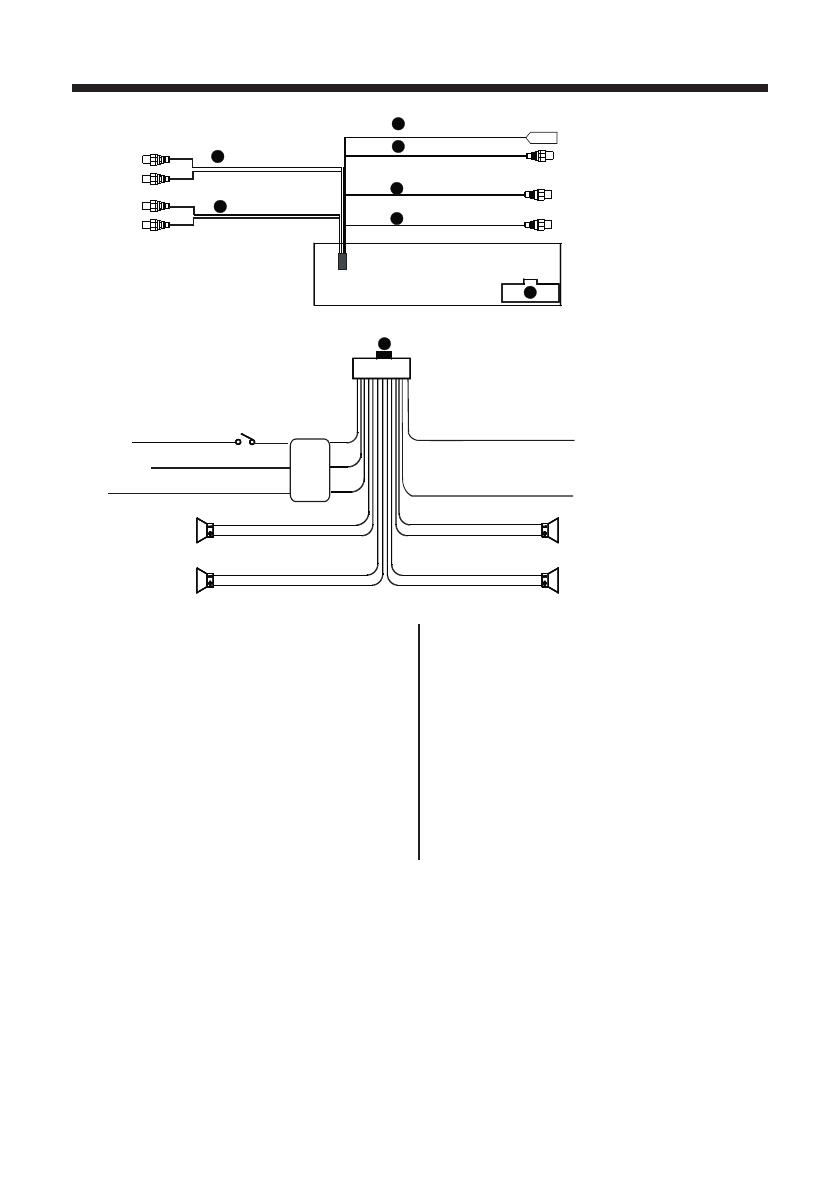

1. Передний RCA кабель (темно-серый,

левый белый, Правый Красный)

2. Задний RCA кабель (светло-серый, ле-

вый белый, Правый Красный)

3. Антенна (Черный)

4. видео выход (серый, Желтый)

5. сабвуфер (Коричневый, Коричневый)

6. разъем внешних соединений (штекер)

7. разъем внешних соединений (гнездо)

8. вход для камеры заднего вида

* видео изображение на дисплее возмож-

но просматривать только после полной
остановки автомобиля и при включенном
ручном (стояночном) тормозе.

внимание!

не допускается подключение красного провода (Питание +12в) к аккумуляторной батарее
минуя ключ зажигания.

6

2

3

4

1

5

7

Белый (Л)

Темно-серый

Черный

Серый

Желтый

Коричневый

Коричневый

Светло-серый

Пред

о

хранит

е

ль

Красный

Желтый

Черный

Зеленый/Черный

Зеленый

Белый/Черный

Белый

Коричневый

Синий

Фиолетовый/Черный

Фиолетовый

Серый/Черный

Серый

Зажигание

Питание +12 В

Масса

Тыловой левый

громкоговоритель

Фронтальный левый

громкоговоритель

Сигнал включения ручного тормоза*

Управление выдвижением антенной

(Изолировать, если не используется)

Тыловой правый

громкоговоритель

Фронтальный правый

громкоговоритель

Задний RCA

кабель

Передний RCA

кабель

Антенна

Видео выход

Сабвуфер

8

Коричневый

Коричневый

Вход для камеры

заднего вида

Разъем внешних

соединений (штекер)

Разъем внешних

соединений (гнездо)

Белый (Л)

Красный (П)

Красный (П)
