ПОДСОЕДИНЕНИЯ

1.  Перед началом подсоединения отключите

источник питания (аккумулятор), вынув со-
ответствующий предохранитель из предо-
хранительной коробки автомобиля.

2.  Подсоедините провода питания аппара-

та  к  соответствующим  цепям  автомоби-
ля, защищенным предохранителями.

3.  Подсоедините  черный  провод  к  метал-

лическому корпусу автомобиля.

4.  выполните  соединения  в  соответствии

со схемой.

5.  если в вашем автомобиле не ISO разъем,

то  вы  можете  приобрести  его  в  специа-
лизированном магазине.

Примечание:

неправильное  подсоединение  приводит  к

неисправности  аппарата  и  лишению  прав
гарантийного обслуживания.

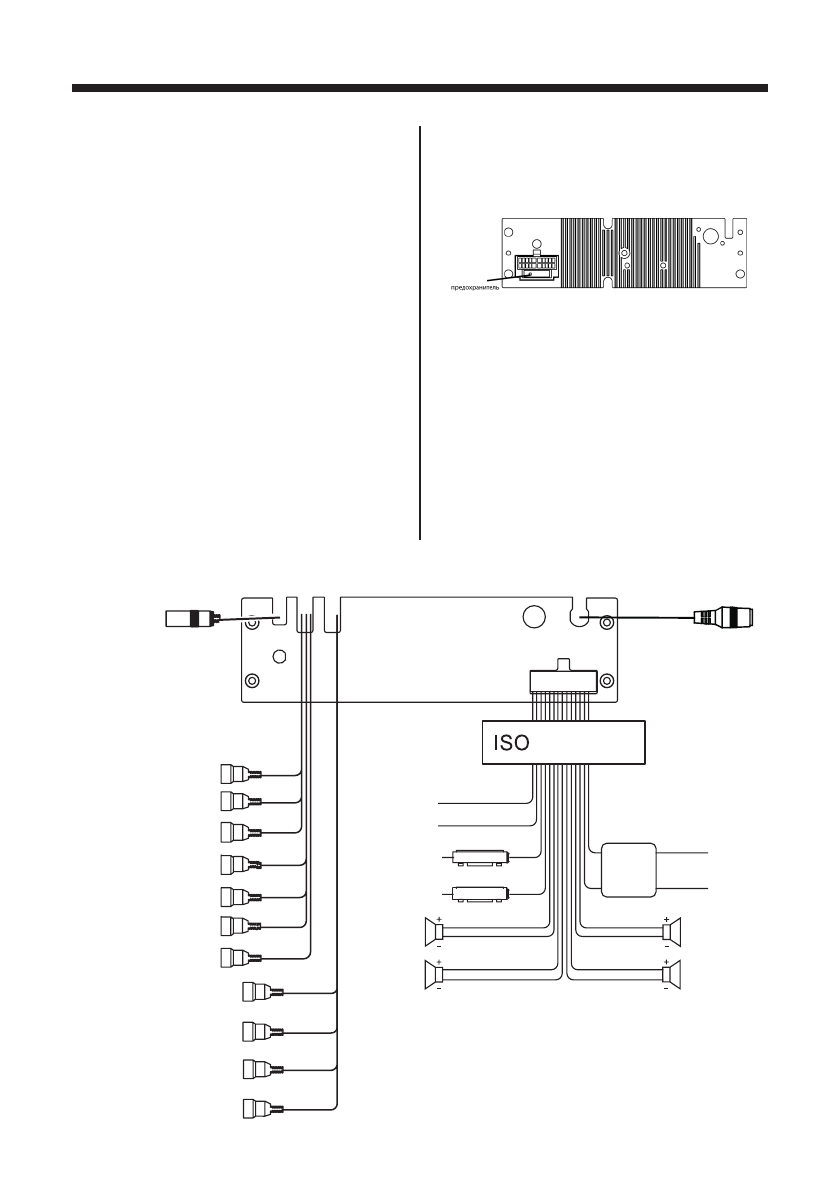

Тыльная сторона головного устройства

Замена предохранителя

При замене перегоревшего предохрани-
теля используйте предохранитель того же
типа и номинала.

Гнездо

радиоантенны

видеовход камеры

заднего вида (оранжевый)

(Черный)

(Черный)

(Черный)

(Черный)

(Черный)

(Черный)

(Черный)

(Черный)

видеовыход 1

(Желтый)

видеовыход 2

(Желтый)

видеовход

(Желтый)

Правый аудиовход

(Красный)

левый аудиовход

(белый)

сабвуферный выход

(Зеленый)

(серый)

(серый)

(серый)

(серый)

(серый)

Задний левый аудиовыход

(белый)

Задний правый аудиовыход

(Красный)

Передний правый аудиовыход

(Красный)

Передний левый аудиовыход

(белый)

(Желтый)

(синий)

(Красный)

(белый/Черный)

(Зеленый)

(Зеленый/Черный)

(оранжевый)

(розовый)

(белый)

(Фиолетовый)

(серый/Черный)

(Фиолетовый/Черный)

разъем

стояночный

 тормоз (-)

управление

изображением

камеры заднего

вида в+ 12в

Зажигание в+

Предохранитель 0,5А

Питание

активной антенны

Предохранитель 1А

Передний левый

 громкоговоритель

Задний левый

 громкоговоритель

блок

предох
ранителей

масса

тв антенна

Питание +

Передний правый
громкоговоритель

Задний правый
громкоговоритель
