-10-

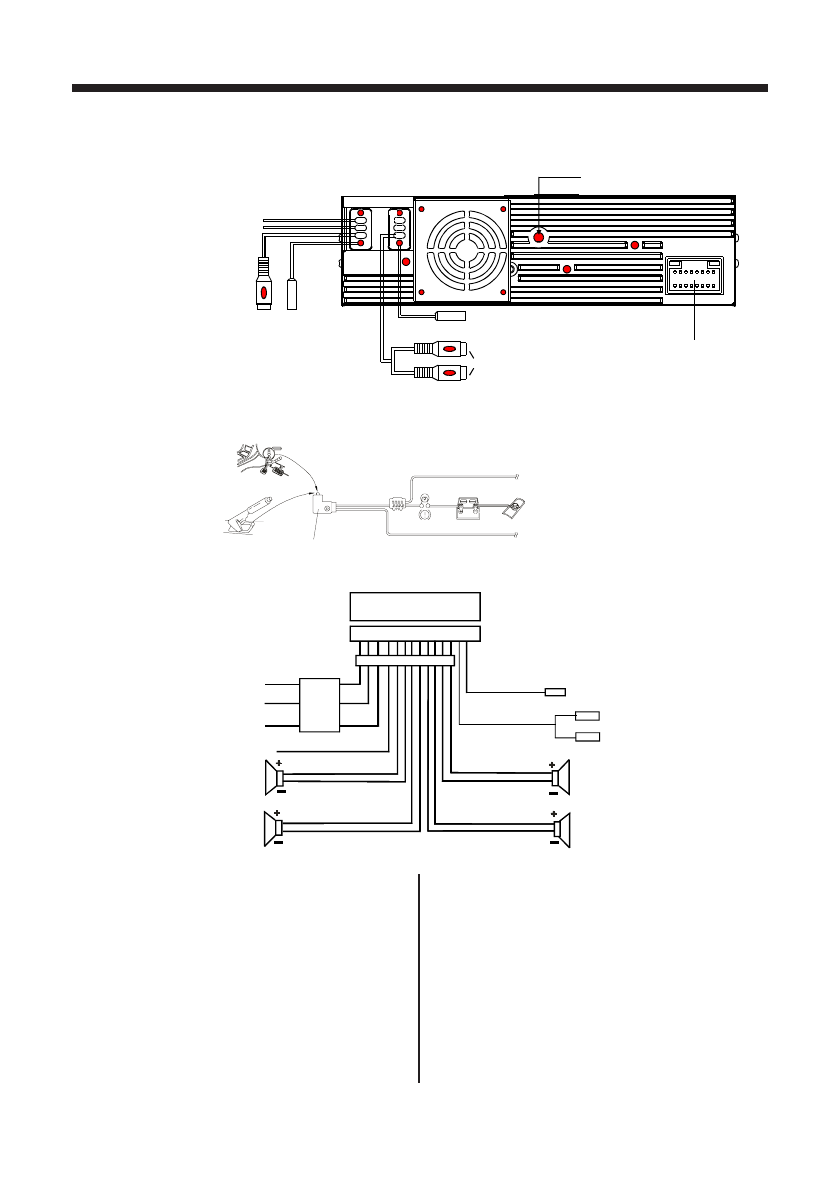

ПОДСОЕДИНЕНИЯ

Внимание!

1. допускается использование громкого-

ворителей только с номинальным со-
противлением 4 ома.

2. если вы не используете провод управ-

ления антенной автомобиля, его следу-
ет тщательно изолировать.

3. не допускается подключение красного

провода (Ключ зажигания) к аккумуля-
торной батарее минуя ключ зажигания,

поскольку это приведет к ускоренному
разряду аккумулятора во время стоян-
ки автомобиля.

4. Просмотр видео изображений через мо-

нитор на передней панели возможен толь-
ко при активации стояночного тормоза.

Провод заднего хода

БЕЛЫЙ

Видео выход

Порт для подсоединения

Стояночный тормоз

Питание +В

Масса

Ключ зажигания

Управление антенной автомобиля

Передний левый громкоговоритель

Задний левый громкоговоритель

Передний правый громкоговоритель

RCA выход

Линейный выход для

подключения сабвуфера

Задний правый громкоговоритель

Кнопка (тумблер) включения/выключения

индикации стояночного тормоза (внутри автомобиля)

К металлическому основанию или

к корпусу автомобиля

Провод стояночного тормоза (голубой)

Крепежный винт

Аудио вход

Видео вход

ТВ антенна

Провод стояночного тормоза

ЗЕЛЕНЫЙ

Ант

енна радиоприемника

Камера заднег

о вида

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЖЕ

ЛТЫЙ

ЖЕЛТЫЙ

ЖЕЛТЫЙ

ЖЕЛТЫЙ

СЕРЫЙ

СЕРЫЙ

ЖЕЛТЫЙ

ЧЕРНЫЙ

КРАСНЫЙ

СИНИЙ

БЕЛЫЙ

БЕЛЫЙ/ЧЕРНЫЙ

ЗЕЛЕНЫЙ

ЗЕЛЕНЫЙ/ЧЕРНЫЙ

СЕРЫЙ

СЕРЫЙ/ЧЕРНЫЙ

КРАСНЫЙ ПРАВЫЙ

ЗЕЛЕНЫЙ

БЕЛЫЙ ЛЕВЫЙ

ФИОЛЕТОВЫЙ

ФИОЛЕТОВЫЙ/ЧЕРНЫЙ

БЕЛЫЙ

КРАСНЫЙ
